Проста сигналізація для мотоцикла
Це просте транзисторне пристрій охоронної сигналізації мотоцикла, електровелосипеда або скутера. Воно в оригіналі призначене для роботи від 12-вольт, але якщо поміняти реле на 6-вольтової - буде працювати від класичного акумулятора мотоцикла 6 В. В режимі очікування струм практично дорівнює нулю - тому воно не буде навантажувати акумулятор. Тут можуть бути використані нормально-розімкнуті перемикачі на будь-яку кількість. Наприклад ртутні вимикачі, що закриваються, коли кермо переміщається або коли мотоцикл нахиляється. Можна також використовувати мікро-вимикачі для захисту знімних панелей і кришок, кошики багажника і так далі. Якщо хоч один перемикач замкнеться - спрацює гучна сирена.
Приблизно через хвилину після того, як всі перемикачі будуть знову розімкнуті - сформується сигнал скидання. Ви можете налаштувати час у відповідності зі своїми вимогами шляхом зміни номіналів С1 і R3.

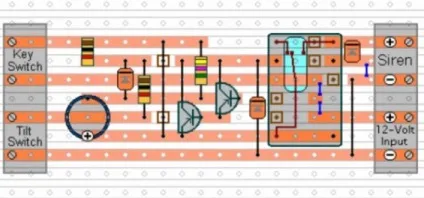

Схема саморобної сигналізації для скутера
Схема призначена для використання спільно з електронною сиреною з струмом споживання до 0,5 ампер. Звичайно, багато хто використовує для охоронного пристрою власний вело-мото сигнал, але він може бути легко знайдений і відключений зловмисником.

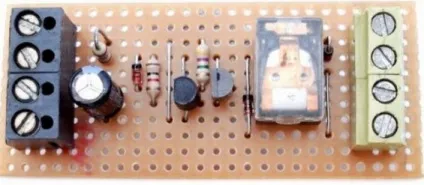

Плата і вимикачі повинні бути захищені від вогкості або конденсату, які можуть стати причиною несправностей або помилкових спрацьовувань. Треба спробувати знайти досить вільного простору всередині, щоб вмістити коробку в прихований відсік. Провід беріть такі, щоб витримали 1 ампер від джерела живлення. Для активації потрібно використовувати прихований перемикач.
Коли реле не спрацьовує (сирена мовчить), схема працює практично без споживання струму. Це дозволить в деяких випадках виконати харчування від окремих батарей і використовувати пристрій для захисту чого завгодно - навіть може бути встановлено всередині системника комп'ютера))
