Часта ситуація коли власник ноутбука розбиває матрицю, деякі змінюють її самі попередньо роздобувши ону. Деякі несуть в сервісний центр.
За великим рахунком в нашому сервісному центрі немає проблеми поміняти матрицю, як і в будь-якому іншому. Зазвичай ця операція займає хвилини, але і вона має ряд нюансів які потрібно дотримати, інакше можна поставити ноутбук на капітальний вже ремонт.
Але про це пізніше.
Зараз же я хочу розповісти що робити, якщо нова матриця не запускається, або не дає зображення.
Да да, таке буває, і буває досить часто. Начебто підключаєш назад рідну биту матрицю, і зображення є, а нову, зображення немає.
Причина найчастіше криється в прошивці, тільки не в прошивці самого ноутбука, а в прошивці матриці у ноутбука.
Действітелно некотрие виробники ноутбуків мають властивість включати в матриці виключно свою прошивку всупереч стандартної, навіщо це робиться я особисто не знаю, адже її функціонал від цього не змінюється, але так значить так.
Подібні ситуації можна зустріти з ноутбуками HP, Sony Vaio, Dell, Samsung, Lenovo TinkPad.
У будь-якому поважному сервісному центрі є хоч якийсь програматор, як мінімум прошивається SPI мікросхеми.
Якщо такий є, тоді ви зможете вирішити цю проблему.
Для цього нам знадобиться
1. програматор
2. шлейф матриці з будь-якого ноутбука з розбору (непотрібний)
3. ліжечко для перехідника в програматор
4. мізки для маніпуляціями паяльником
5. паяльник
6. рідна матриця
Все є? Відмінно! Тоді почнемо. перш за все потрібно зрозуміти, що ми прошиває SPI флешку знаходиться на платі саме матриці. Оскільки випаять її досить проблематично для непідготовленого радіоаматора, не пошкодивши при цьому матрицю, ми будемо її прошивати НЕ випаюючи.
Беремо шлейф матриці з розбору і відрізаємо від неї кінець йде до материнської плати і зачищаємо проводки для подпайкі їх до кроваке підключається в програматор.
Тепер мультиметром видзвонювати на шлейфі матриці Конте і підпоюємо їх до ліжечка в наступній послідовності як зазначено на зображенні.
4 пін від роз'єму припаюємо до 8му висновку ліжечка це «+» харчування SPI мікросхеми
6 пін від роз'єму припаюємо до 6 висновку ліжечка це сигнал CLK
7 пін від роз'єму припаюємо до 5 висновку, це сигнал DATA
10 пін від роз'єму припаюємо до землі, тобто до 4му висновку ліжечка, це GND
Припаяли? Відмінно! Перехідник готовий, тепер потрібно налаштувати програматор.

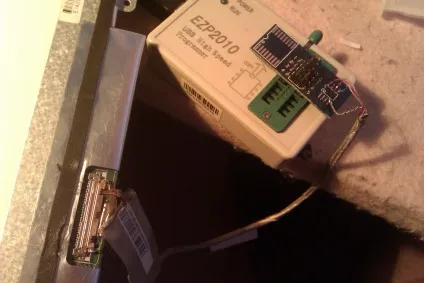

Зазвичай в матрицю вбудована мікросхема загальної моделі 24C01, але іноді зустрічається флешка 24C02. Виставляємо флешку в програмі і підключаємо рідну матрицю до программатору як показано на фотографії.
Прочитуємо програму, на екрані має з'явитися що завгодно крім суцільних FF FF FF FF ...
Зберігаємо програму і підключаємо точно так же нову матрицю, так само вивантажуємо програму і зберігаємо її (про всяк випадок).
Тепер на новій матриці рідну програму треба стерти, зазвичай це робиться клавішею Erase, (у всякому разі в більшості програм до програматорів вона називається так) після чого зашиваємо програму від рідної матриці.
Після прошивки підключаємо нову матрицю до ноутбука і дивимося результат.
