Пропускна здатність труби для води - один з базових параметрів для розрахунку і проектування трубопровідних систем, призначених для транспортування гарячої або холодної води в системі водопостачання, опалення та водовідведення. Вона являє собою метричну величину, яка показує, скільки води може протекти по трубі за заданий проміжок часу.

Основним показником, від якого залежить пропускна здатність труби, є її діаметр: чим він більший, тим відповідно більше води може пройти через неї за секунду, хвилину або годину. Другим за значимістю параметром, що впливає на кількість і швидкість проходження води - це тиск робочого середовища: воно також прямо пропорційно пропускної здатності трубопроводу.

Які ще показники визначають пропускну здатність трубопроводу?

Два ці базові параметри - основні, але не єдині величини, від яких залежить пропускна здатність. Враховуються й інші прямі і непрямі умови, які впливають або можуть потенційно впливати на швидкість проходження робочого середовища по трубі. Наприклад, матеріал, з якого виготовлена ​​труба, а також характер, температура і якість робочого середовища також впливають на те, скільки води може пройти по трубі за певний проміжок часу.

Деякі з них є стійкими показниками, а інші враховуються в залежності від терміну та тривалості експлуатації трубопроводу. Наприклад, якщо мова йде про пластиковому трубопроводі, то швидкість і кількість проходження води залишається незмінною протягом усього терміну експлуатації. Але для металевих труб, по яких протікає вода, цей показник з часом знижується через низку об'єктивних причин.

Як матеріал труби впливає на її пропускну здатність?

По-перше, корозійні процеси, які завжди відбуваються в металевих трубопроводах, сприяють утворенню стійкого нальоту іржі, який зменшує діаметр труби. По-друге, погана якість води, особливо в системі опалення, також істотно впливає на потік води, його швидкість і обсяг.

У гарячій воді в центральних системах опалення міститься велика кількість нерозчинних домішок, які мають властивості осідати на поверхні труби. З часом це призводить до появи твердого осаду солей жорсткості, які швидко зменшують просвіт трубопроводу і зменшують пропускну здатність труб (приклади швидкого заростання труб ви могли часто бачити на фото в Інтернеті).

Довжина контуру і інші показники, які потрібно враховувати при розрахунку

Ще один важливий пункт, який слід враховувати при розрахунку пропускної здатності труби - довжина контуру і кількість фасонних виробів (муфт, запірних кранів, фланцевих деталей) та інших перешкод на шляху у робочого середовища. Залежно від кількості кутів і вигинів, які долає вода на шляху до виходу, пропускна здатність трубопроводу також має властивість збільшуватися або зменшуватися. Безпосередньо довжина трубопроводу також впливає на цей базовий параметр: чим довше робоче середовище рухається по трубах, тим нижче тиск води і, відповідно, нижче пропускна здатність.

Як розраховується пропускна здатність труб сьогодні?

Всі ці значення можуть бути правильно використані під час розрахунків за допомогою спеціальної формули, яку застосовують тільки досвідчені інженери, що враховують декілька параметрів, включаючи перераховані вище, а також деякі інші. Назвемо все:

• шорсткість внутрішніх стінок трубопроводу;
• діаметр труби;
• коефіцієнт опору при проходженні через перешкоди на шляху води;
• ухил трубопроводу;
• ступінь заростання трубопроводу.

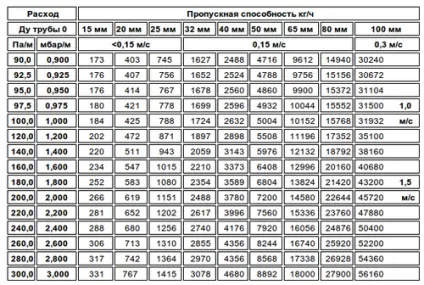

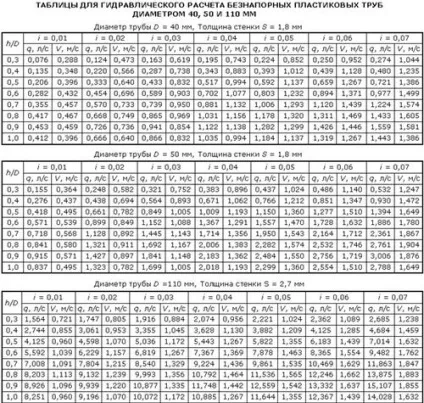

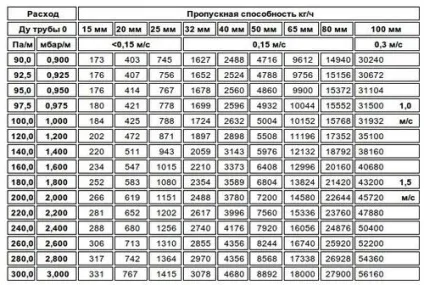

За старою інженерної формулою діаметр труби і пропускна здатність є основними параметрами для розрахунку, до яких додається шорсткість. Але неспеціалісту складно виконати розрахунки, виходячи тільки з цих даних. Раніше для спрощення завдання при проектуванні системи водопостачання та опалення використовувалися спеціальні таблиці, в яких були наведені готові розрахунки необхідного показника. Сьогодні їх також можна використовувати для проектування трубопроводів.

Старі таблиці розрахунку - надійне посібник для сучасного інженера

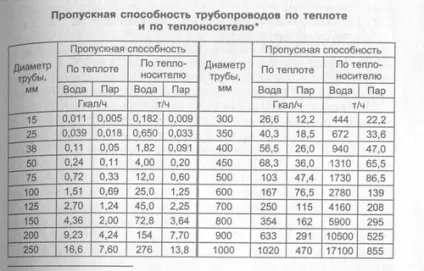

Старі радянські книги по ремонту, а також журнали і будівництва часто публікували таблиці з розрахунками, які володіють великою точністю, тому що були виведені шляхом лабораторних випробувань. Наприклад, в таблиці пропускної здатності труб вказується значення для труби діаметром 50 мм - 4 т / год, для труби 100 мм - 20 т / год, для труби 150 мм - 72,8 т / год, а для Тобто можна зрозуміти, що пропускна здатність труби в залежності від діаметра міняється не по арифметичній прогресії, а за іншою формулою, в яку входять різні показники.

Онлайн калькулятори для розрахунку також в допомогу

Сьогодні крім складної форми і готових таблиць, розрахунок пропускної здатності трубопроводу можна зробити і за допомогою спеціальних комп'ютерних програм, які також використовують зазначені вище параметри, які потрібно ввести в комп'ютер.

Спеціальний калькулятор для розрахунку можна скачати в інтернеті, а також скористатися різними онлайн ресурсами, яких в Мережі сьогодні безліч. Ними можна користуватися як на платній, а так і на безкоштовній основі, але багато хто з них можуть мати неточності в формулах для розрахунків і складності у використанні.

Наприклад, деякі калькулятори пропонує в якості базових параметрів використовувати на вибір або співвідношення діаметр / довжина, або шорсткість / матеріал. Щоб знати показник шорсткості, потрібно також мати спеціальні знання з області інженерії. Те ж саме можна сказати і про падіння напору, який використовується онлайн калькулятором при розрахунках.

Якщо ви не знаєте, де дізнатися чи як обчислити ці параметри, то краще для вас звернутися за допомогою до фахівців, або скористатися онлайн калькулятором для розрахунку пропускної здатності труби.
