Project-013 drl controller

Справжній кіт повторює датагорскую статтю «Простий контролер ДГЗ без мікроконтролерів. Перевірено в суворих умовах Жовті Води зими »з деякими удосконаленнями. Розмір плати. 36 х 26 мм, висота зібраного модуля 14 мм.
У схему введений блок захисту від перешкод і перенапруги на трансіле P6KE18A, введена блокування ДГЗ при включенні «габаритів», можливо переведення пристрою в режим тригера Шмітта при нечітких спрацьовування. Застосовано ОУ LM258N з гарантованим температурним діапазоном від -40 до + 105С.

Наш кіт дуже простий і надійний, легко збирається початківцями звичайним паяльником. Тим не менш, ви можете замовити повну збірку у вигляді додаткової послуги і отримати готовий пристрій.

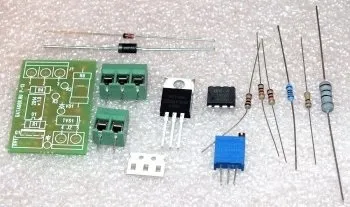

Комплектація

Скачайте список компонентів (bom): ▼ BOM-P-13-v.1.5.pdf | Файл 66,86 Kb завантажений 607 раз.
Документація, керівництво в комплекті.

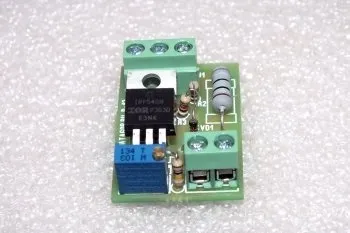

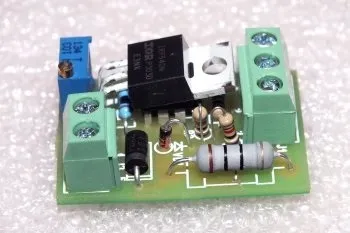

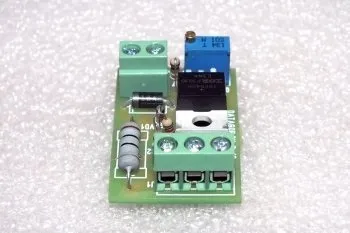

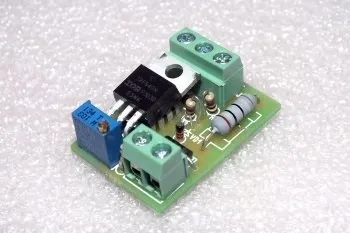

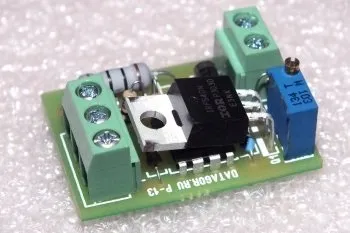

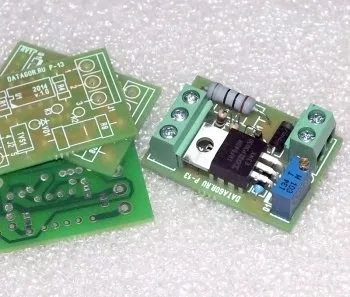

Вид зібраного контролера ДГЗ
