Вкотре до нас прийшов черговий ноутбук, розібравши який погляду постає сумна картина - плата ноутбука була кимось піддана дуже сильному локальному тепловому впливу в місцях розташування великих мікросхем (чипів). Після такого впливу "ремонтована" плата ноутбука в більшості випадків пошкоджується. У конкретному випадку, людині після повторного звернення з однією і тією ж повторити поломкою в той же сервіс сказали - не вийшло зробити, і видали клієнту. Чому так відбувається? Чому люди йдуть до таких "майстрів"? Давайте спробуємо з'ясувати, в чому ж справа, і розберемо даний момент.
Існують мікросхеми в корпусі FC-BGA. для виявлення несправності яких (а несправність криється в порушенні контактів усередині чіпа, і він перестає працювати) застосовується короткочасний нагрів кристала (квадратика в центрі чіпа) абсолютно без наслідків для плати ноутбука. Прогрів кристала протягом 10-30 секунд температурою 200-300 градусів спеціальним обладнанням повертає чіп (читай ноутбук), в робочий стан НА ДЕЯКЕ ЧАС, зазвичай від тижня до декількох місяців.
Як це працює:
У процесі швидкого нагрівання кристала відбувається його різке термічне розширення з подальшою тепловіддачею на підкладку чіпа (будова чіпа за посиланням вище). Контакти між кристалом і його підкладкою тимчасово, механічно відновлюються. А так як компаунд (речовина, залите під кристал чіпа) має занижений коефіцієнт теплового розширення щодо кристала і підкладки, то в момент різкого нагріву і охолодження він тимчасово фіксує встановлене з'єднання. В результаті ми отримуємо тимчасово ожилий чіп. Нагрівання кристала відбувається в області температури, нижче температури плавлення припою, тому контакти відновлені механічно, і ні про яку надійність і довговічності з'єднання не може бути мови. З використанням цього діагностичного способу, що дозволяє пожвавити ноутбук на деякий час, і почалася епоха масового обдурення народу і калічення плат, а так само появи величезної кількості "сервісів" цієї орієнтації, що роблять все і недорого, іменованих "Прогревастамі". У деякому роді цьому сприяє поява величезної кількості роликів в інтернеті, де плати гріють в духовці, газовим пальником, на прасці і іншим найсучаснішим обладнанням. Наприклад так.
"Прогреваст" - це хомосапіенс, що працює в "сервісі по ремонту ноутбуків", що спеціалізується на отриманні швидких грошей шляхом локального прогріву плати і чіпа, хто не робить скільки-небудь складний ремонт, проте здатний на такі дії, як заміна матриці, приводу дисків, клавіатури і т.д. Замінити привід дисків або клавіатуру - 5-10 хвилин часу, матрицю - від сили півгодини, з обладнання потрібен лише набір викруток та прямі руки. Для такого типу ремонту не потрібно ні серйозних вкладень в бізнес - в обладнання і склад і т.п. ні спеціальних знань і практики. Тому, будь-яка несправність з материнської плати ноутбука буде зводитися до банального прогріванню всіх чіпів з надією на авось. причому з неадекватним ретельністю, аж до вигорання текстоліту плати.

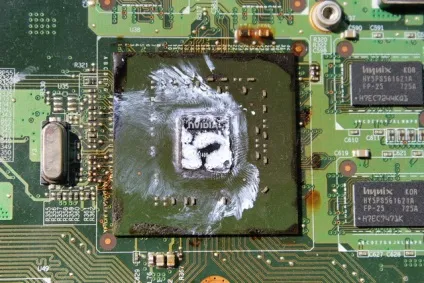

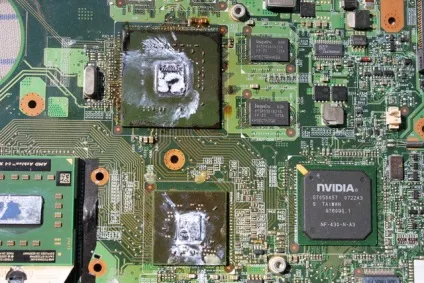

Головний девіз - максимум грошей і мінімум вкладень в цей вид бізнесу. З обладнання - будівельний фен, або, як максимум - фен для зняття smd компонентів. І цим будуть намагатися ремонтувати вашу плату (див. Фото). Але так як людина, що гріє чіп з огляду на "високій" кваліфікації смутно розуміє те, що він робить, буде гріти все підряд, довго і наполегливо, завдаючи шкоду материнській платі і компонентів. Плювати, що деякі мікросхеми зовсім не реагують на нагрівання, а деякі нагріванням можна пошкодити, прогреваста це не зупинить. "Відновленню" будуть піддані всі чіпи. Навіть якщо несправність не пов'язана з роботою чіпів, останні все одно будуть грітися. Ще є на світі "кваліфіковані прогревасти" - ці розуміють, який чіп треба гріти, але суті справи це не міняє, мета все одно одна - заробити швидких грошей. Ніхто нічого не буде паяти, змінювати, потрібно просто "погріти" і 3000р. в кишені. Деякі "кваліфіковані прогревасти" з метою "зрубати ще більше бабла", мають деяке оборудоваваніе, йдуть далі - роблять шаманську процедуру "Реболло" або "реболлінг". вартістю для клієнта 4000-6000р. Реболло - це напайку нових кулькових висновків на підкладку чіпа, в результаті напайки відбувається все той же "прогрів" чіпа, і знову виходить механічне відновлення контактів усередині чіпа на якийсь час. Але "майстра" свято вірять, що причина несправності ноутбука криється в порушенні контактів в поєднанні чіпа і материнської плати, але таке буває дуже рідко. А після Реболло, як і прогріву - обов'язковий повтор несправності. До речі, на процедуру "Реболло" йде в рази більше часу, ніж на установку нової мікросхеми.

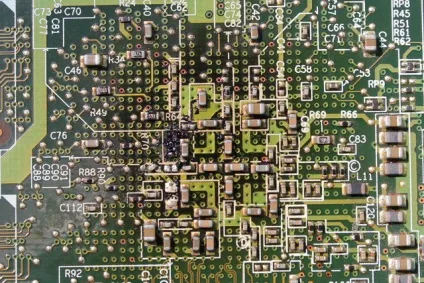

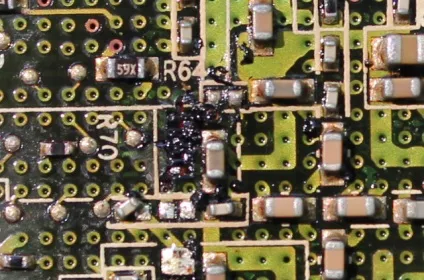

На звороті плата - деякі smd компоненти зрушені, деякі відсутні, плата розшарувалася.
Після такого ремонту далі 2 варіанти розвитку подій:
1. Найкращий. Вам видали працездатний ноутбук. Але він знову зламався через кілька тижнів або місяців. Ви знову прийдете в цей сервіс з питанням - чому знову зламався. Але, як правило, гарантія (від 2 тижнів до 1-го місяця) вже скінчилася, тому, що давати тривалу гарантію такий сервіс вам не буде, завдання не ті, так як розуміє, що зробив і який термін відпрацює ноутбук.
Вам кажуть - платіть гроші, знову зробимо! А якщо гарантія не скінчилася, знову погріють. Правильний сервіс дає гарантію 6-12 місяців, так як новий чіп прослужить набагато довше гарантійного часу.
2. Найгірший. Вам видали ноутбук зі словами - не вийде! Неможливо зробити! Потрібна заміна материнської плати за 8-15 тисяч рублів. У вас там в платі мікротріщина, або згорів дефіцитний мікроконтролер системи перевірки на валідність внутрішнього стека і його не дістати, сонячні плями на місяці і інша єресь. (90% плат правильний сервіс ремонтує). Як правило, материнську плату і деяких компонентів завдано збитків, під чіпами багато відірваних доріжок. Відновлення такої плати в правильному сервісі виллється в кругленьку суму потерпілому, якщо взагалі буде економічно доцільно.
У будь-якому з цих випадків вам навісять локшину на вуха і постараються від вас позбутися.
Сьогодні чіпи потихеньку перестають реагувати на нагрів, а справа прогревастов все ще живе, однако.
Тому від нас кілька порад:
1. Поцікавтеся терміном гарантії на роботи, як правило, сумлінну сервіс дасть тривалу гарантію.
3. Уникайте сервіс центри, які пропонують послуги з ремонту всього, що тільки можна відремонтувати. Все неможливо осягнути.
4. Якщо вам подзвонив майстер через кілька днів після її одержання і сказав, що чіпа, який вам потрібен немає і не буде, швидше за все, у такого СЦ ніколи не було закупівель ніяких чіпів, і найгірше вже трапилося. Прогріли - не запрацювало. У самому скромному сервісі, паяющем чіпи, 2-3 десятка різних чіпів має бути. Інакше простий.
5. Уникайте посередників.
8. Запам'ятайте, безкоштовна діагностика буває лише в дуже простих випадках, а якщо і що то поламають в процесі, попиту з діагностів не буде - Ви ж грошей не платили!
9. Приділіть вибору нормального сервіс центру більше часу і мозкових ресурсів, якщо ваш ноутбук вам ще доріг.
Даний опус написаний в кілька різкій манері з метою донести до замовника реальний стан справ на ринку ремонту ноутбуків, а так само допомогти вибрати сумлінну сервіс, на що звертати увагу і як же не бути обманутим.
Приходьте до нас в офіс, і ми покажемо пожвавлення ноутбука за допомогою звичайної запальнички.
