Значення слова "Профілограф"

Профілограф (від профіль і. Граф) в металообробці, прилад для вимірювання нерівностей поверхні і представлення результатів у вигляді кривої лінії (профілограми), що характеризує хвилястість і шорсткість поверхні. Обробку профілограми здійснюють графоаналітичним способом. Принцип роботи П. полягає в послідовному обмацуванні поверхні голкою, перпендикулярній до контрольованої поверхні, перетворенні коливань голки оптичним або електричним способом в сигнали, які записуються на світлочутливу плівку або папір. Перші П. з'явилися в 2-ій половині 30-х рр. 20 в. і представляли собою оптико-механічні пристрої із записом сигналу на кіно- або фотоплівку. В сучасних П. коливання голки зазвичай перетворюються в коливання електричні напруги за допомогою індуктивних, ємнісних, п'єзоелектричних і ін. Перетворювачів.

П. складаються з 3 блоків (рис.): Станина з вимірювальним столиком і приводом (I), електронний блок (II) і записуючий пристрій (III). Алмазна голка з радіусом заокруглення 2-12 мкм розташовується в датчику П. Статичний тиск голки на вимірювану поверхню 1-20 мн (1 мн = 0,1 гс), а в динамічних умовах - в межах 0,06-1,2 мн на 1 мкм осьового переміщення голки. Запис профілю в приладах з електричним перетворенням сигналу найчастіше виконується на металізованої папері. Для зручності розшифровки профілограмма викреслюється в збільшеному масштабі. Збільшення записи вимірюваних висот нерівностей у вертикальному напрямку можливо в діапазоні від 400 до 200 000 разів. Горизонтальне збільшення здійснюється завдяки більш швидкому переміщенню паперу в порівнянні зі швидкістю переміщення голки (до 100 000 разів). Похибка вертикального збільшення П. для різних видів приладів від ± 5 до ± 10%, а горизонтального - не більше ± 10%. П. зазвичай виготовляють об'єднаним з профілометри, постачають різноманітної оснащенням, що забезпечує запис профілю деталей різної конфігурації.

Літ .: Взаємозамінність та технічні вимірювання в машинобудуванні, М. 1972,

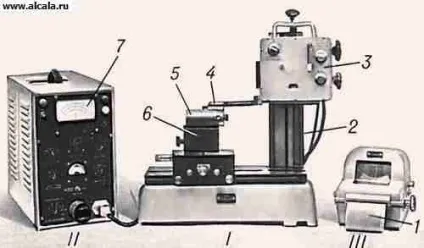

Профілограф-профіломер (модель 202 заводу «Калібр») для визначення висот неравномерностей від 0,03 до 80 мкм на трасі обмацування до 36 мкм. 1 - профілограмма; 2 - стійка; 3 - привід; 4 - датчик; 5 - деталь; 6 - вимірювальний столик; 7 - показує пристрій електронного блоку.
