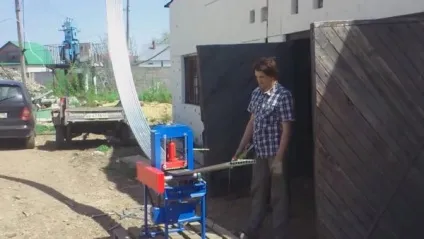

Одночасна гнучка декількох труб з квадратним перетином можлива за рахунок застосування на верстаті широких валів

Не знаєте, як зробити профілегіб своїми руками? Я пропоную просту покрокову інструкцію, за якою можна за день зібрати ефективний у дії верстат. З огляду на, що ціна на заводські верстати стартує з 300 доларів, упевнений, що запропонована інструкція буде корисна багатьом.

Все що потрібно знати про профілегіб

Профілегіб своїми руками електричні, гідравлічні та інші конструкції, відео та фото

На фото показана лише мала частина того, що можна зробити з металевих профілів

Профілегіб - це пристрій для рівномірного згинання металевих труб з різним профілем перетину. Крім того, профілегіб можна застосувати для вигинання холодного прокату різних фасонних металовиробів, включаючи швелер, куточок, тавр, двотавр і т. П.

Профілегіб своїми руками електричні, гідравлічні та інші конструкції, відео та фото

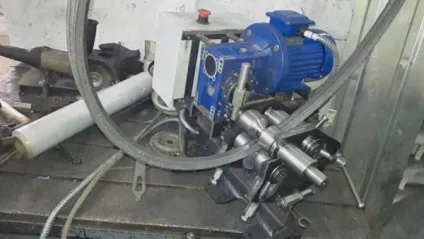

Справа показаний верстат, в якому привід подачі профілю електричний, а зліва показаний верстат з повністю ручним керуванням

Профілегіб від звичайного трубогиба відрізняється характерною формою вальців, яка повторює перетин деформованого прокату. За типом притиску вальців розрізняються ручні і гідравлічні профілегіб.

Профілегіб своїми руками електричні, гідравлічні та інші конструкції, відео та фото

Так виглядає профілегибочні верстат з гідравлічним притиском (праворуч традиційна схема притиску знизу-вгору, а зліва - зверху вниз).

Гідравлічний притиск вальців забезпечує більше зусилля, що дає можливість деформувати метал з більшою товщиною. Наприклад, деякі верстати заводської збірки комплектуються домкратами з зусиллям понад 8 тонн. За типом приводу, що подає прокат до вальців, розрізняються ручні верстати і електричні профілегіб.

Як працює профілегіб

Профілегіб своїми руками електричні, гідравлічні та інші конструкції, відео та фото

За рахунок того, що вали для профілегіб мають непряму форму, цей верстат працює з металевим куточком

І ручні, і гідравлічні профілегіб працюють за принципом механічної холодної деформації металу. Принцип роботи різних верстатів відрізняється спрямованістю деформуючого впливу.
