Проектування вентиляції в квартирі (фото, схеми, відео)

Чисте повітря - це здоровий «організм». А в містах його не так вже й багато, тому багато обладнають свою квартиру якісною системою вентилювання. Але як правильно це зробити? Тут все не так складно як здається на перший погляд. Досить зробити грамотне проектування вентиляції в квартирі, після чого встановити все необхідне обладнання.

Проектування примусової системи вентиляції

Найкраще довірити процес проектування професіоналам, але при великому бажанні можна впоратися з цим самостійно. Вам лише необхідно дотримуватися певних рекомендацій.

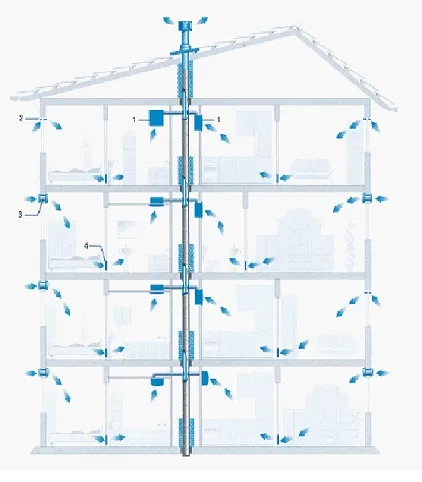

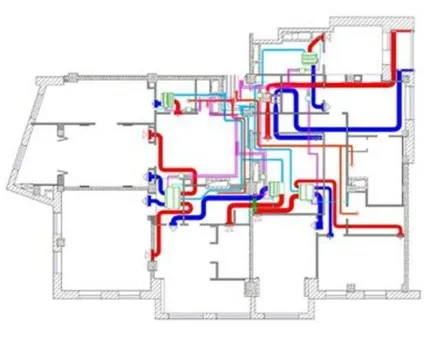

Проект вентиляції в квартирі

Важливо під час проектування все правильно розрахувати, так як помилки приведуть до неякісної роботи всієї системи вентиляції.

Параметри, які необхідно розрахувати при проектуванні:

• Продуктивність обладнання;
• Потужність калорифера;
• Тиск всередині системи;
• Перетин вентиляційних каналів і швидкість повітряного потоку;
• Шум.

Розглянемо спрощену методику розрахунку.

Продуктивність обладнання і витрата повітря

Починати необхідно з визначення продуктивності (одиниця виміру - м3 / ч). Для цього вам буде потрібно знати розміри: площа приміщення і висота стель.

Спочатку треба визначити кратність, яка показує, скільки разів за одну годину повітря в приміщенні буде оновлюватися. Для звичайної квартири достатньо одного разу. Приклад: якщо у вас загальна площа приміщення 30 квадратів з висотою стель 3 метри, то одноразовий повітрообмін буде дорівнює 90 м3 / год.

Припливний вентилятор для квартири

Норма одну людину залежить від виду діяльності:

• Для офісу - 40 м3 / год;
• Стан спокою - 20 м3 / год;
• Фізична праця - 60 м3 / год.

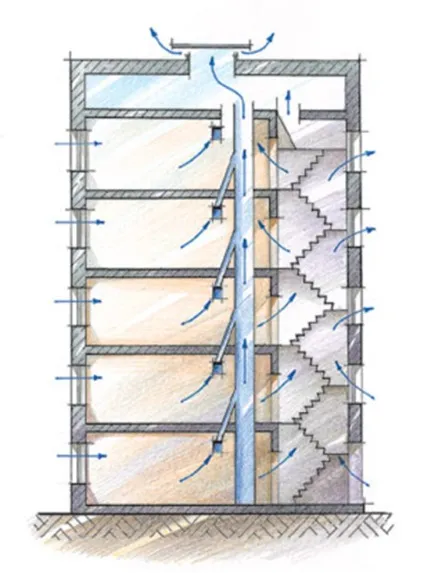

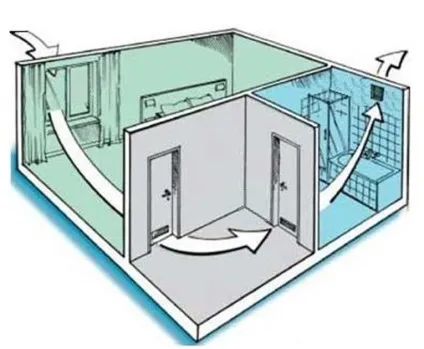

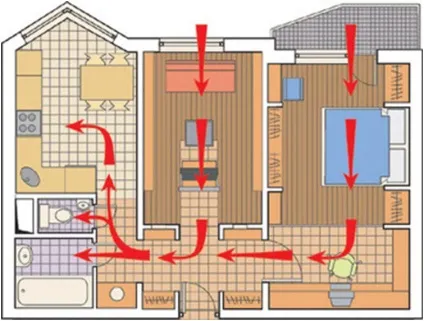

Схема руху повітря

Після того як ви з'ясуєте необхідну продуктивність, можна вирушати за покупкою устаткування. Обов'язково необхідно врахувати опір повітропровідної системи. Від нього залежить тиск всередині повітроводів.

Зазвичай для простої квартири продуктивність нагнітачів лежить в межах від 100 до 600 м3 / год.

Визначаємо потужність калорифера

Щоб правильно визначити потужність калорифера, слід врахувати мінімальне значення температури повітря на вулиці, потрібну температуру при попаданні його в приміщення, продуктивність вентиляційної установки.

Повітря при вступі до приміщення повинен прогріватися до температури не менше ніж 18 градусів. Мінімальне значення температури залежить від того, в якій кліматичній зоні ви проживаєте. Якщо сильні морози досить нетривалі в вашому регіоні, то можна придбати калорифер меншої потужності.

Що потрібно врахувати при виборі калорифера?

Для звичайної квартири досить використання однофазового калорифера. Зазвичай такі прилади мають потужність до 5 кВт. Якщо ви хочете заощадити на споживанні електроживлення, то краще скористатися водним калорифером, але в цьому випадку його встановлення та обслуговування будуть складнішими.

Рівень шуму, тиск у вентиляційній системі

Наступний етап - проектування повітророзподільної системи. Вона складається з наступних елементів:

1. Вентиляційні труби;
2. Перехідники, розгалуження, повороти;
3. Грати й дифузори.

Перше що необхідно зробити, це скласти схему розташування повітроводів. Після чого розраховують параметри, які тісно пов'язані один з одним: рівень шуму, швидкість руху повітряних мас і тиск усередині системи.

Тиск. Воно визначається виходячи з розмірів повітропроводів, кількості розгалужень, поворотів і довжини траси. Чим коротше буде повітряна магістраль і менше поворотів, тим слабкіше необхідний тиск, що створюється вентилятором.

Швидкість руху повітряної маси і шум. Ці два параметри залежать від діаметра вентиляційної труби. Швидкість руху повітря зазвичай лежить в межах від 2.5 до 4 м / с. Це пов'язано з тим, що чим вище швидкість, тим більше шуму буде вироблятися під час роботи при одночасному зниженні тиску в системі.

Щоб уникнути подібного, можна використовувати так звані тихі повітроводи. Але вони великого діаметру, що не дуже добре впливає на інтер'єр квартири. Тому доводиться вибирати щось середнє між продуктивністю, рівнем шуму і розмірами каналів. Оптимальним вибором для побутових умов є використання гнучких повітропроводів діаметром від 160 до 250 мм зі спеціальними гратами (200х200-300 мм).

Монтаж найпростішої системи вентиляції

З тим, як правильно розрахувати систему вентилювання в приміщенні, розібралися, перейдемо до установки. Але для прикладу розглянемо більш простий варіант вентиляції, який не зажадає складної повітророзподільної системи.

припливне канал

Установка віконного клапана

Почнемо з того, як облаштувати квартиру припливним каналом.

Варіанти подачі свіжого повітря в квартиру:

1. Періодичне провітрювання. Характеризується великими втратами тепла в зимову пору року.
2. Установка віконних клапанів. Їх слід монтувати у верхній частині віконної рами.
3. Монтаж стінних припливних клапанів.

Розглянемо більш детально останній пункт. Розрізняють два основних види клапанів: прямий жорсткий і кутовий з гнучким воздуховодом. У побутових умовах досить використання останнього. Він не псує інтер'єру всередині квартири і зовнішній вигляд облицювання будинку.

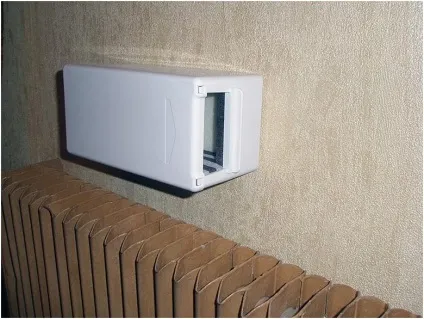

Припливне стінний клапан

Як встановити припливне клапан? Спочатку необхідно намітити місце, де буде робитися отвір в стіні. Для цього прикладається короб і олівцем робиться відмітка. Після чого перфоратором або будь-яким іншим зручним для вас інструментом робиться наскрізний отвір під кутом в 5 градусів вниз в сторону вулиці. Тепер необхідно встановити гнучкий повітропровід і утеплювач. Далі намічаємо місця для кріплення короба клапана, робимо отвори і закріплюємо його. Залишилося встановити Шумопоглотители і кришку.

На цьому роботи по установці припливного клапана закінчені.

Витяжка повітря

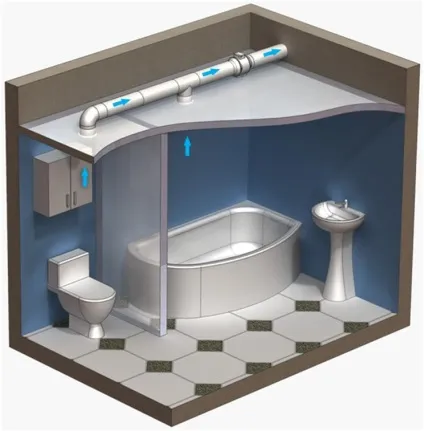

Для хорошої вентиляції краще встановити примусову витяжку. У квартирах її монтують у ванній кімнаті і на кухні. Чому там? У цих приміщеннях вже є стандартні витяжні канали, через які виходить весь відпрацьований повітря зі всієї квартири.

Підключення вентилятора до електроживлення

Ванна кімната. У цьому приміщенні необхідно встановлювати вентилятор з рівнем захисту від вологи - IPx4. Також рекомендують вибирати прилад з зворотним клапаном, щоб сторонні запахи з системи вентиляції не проникали назад у ванну.

В процес установки входить:

1. Підведення електроживлення;
2. Установка вимикача;
3. Монтаж вентилятора.

Зробити це досить просто. На все піде не більше двох годин.

проектування вентиляції
