Проектування і монтаж димоходу для газового котла своїми руками

Для переходу на автономне газове опалення спочатку потрібно все ретельно розрахувати. А саме: зробити розрахунок тепловтрат, на підставі отриманих даних зробити вибір конкретної моделі газового котла. Він повинен з невеликим запасом потужності виконувати всі необхідні функції. Після вибору котла потрібно визначитися з розмірами і конструкцією димоходу.

Особливості димоходу для газового котла

Залежність виду димоходу від типу котла

Котли з природною тягою повинні бути обладнані димоходом певного перерізу і висоти. Природна тяга здійснюється за рахунок перепаду тисків і температур, тому розміри димоходу мають прямий вплив на ефективність роботи конструкції.

Котли з примусовою тягою оснащені вентилятором для видалення продуктів згоряння, тому перетин і висота димової труби не так важливі, а значить і монтажні роботи набагато спрощуються. Але вимоги до установки цієї конструкції теж є. Зазвичай вони вказані в паспорті котла.

Котли з примусовою і природною тягою мають однакові функції та класифікацію. Винятком є енергонезалежні газові котли опалення. Вони можуть бути тільки з природною тягою.

різновиди димоходів

цегляний димохід із захисним покриттям;

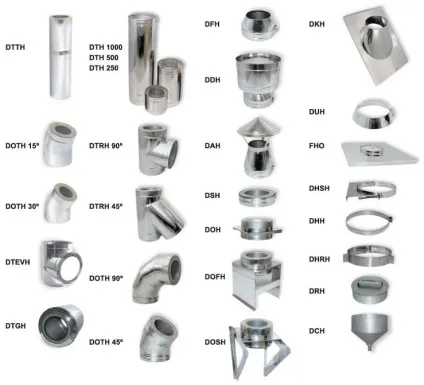

сталевий димар «сендвіч» з нержавіючої кислотостійкої труби в 2 шари (одна труба вставлена в іншу, а між ними утеплювач).
керамічний димар з керамічних блоків;
коаксіальний димохід для котлів з примусовою тягою.

Димохід газового котла своїми руками

Правильно встановлений димар для газового котла - це необхідна умова безпечного використання котла. Пристрій димоходу починається з проектування і проведення розрахунків, а потім можна переходити до монтажу і приєднанню газового котла до димоходу.

Проектування димоходу для котлів з природною тягою

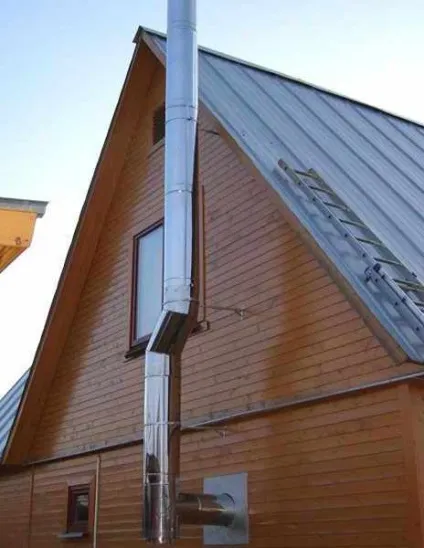

Якщо котел підбирається для будинку, який знаходиться на стадії будівництва, то проект димоходу можна поєднати з проектом будівництва самого будинку. Якщо ж димохід потрібно звести до вже побудованого будинку, то найкраще робити монтаж зовнішнього димоходу або вибрати котел з примусовою тягою.

Перед початком будівництва потрібно зробити креслення, враховуючи конструкцію і розміри всього димоходу і відповідаючи прийнятим стандартам.

Всі необхідні норми і розміри розташування димоходів можна побачити в таблиці і на рисунку:

Якщо дах виконаний без ухилу, то мінімальна висота димоходу над її рівнем дорівнює 1 м.

Пристрій димоходу для газового котла з природною тягою

Монтаж цегляного димоходу - трудомісткий процес і вимагає великих фінансових витрат, при цьому не є лідером по ефективності і міцності.

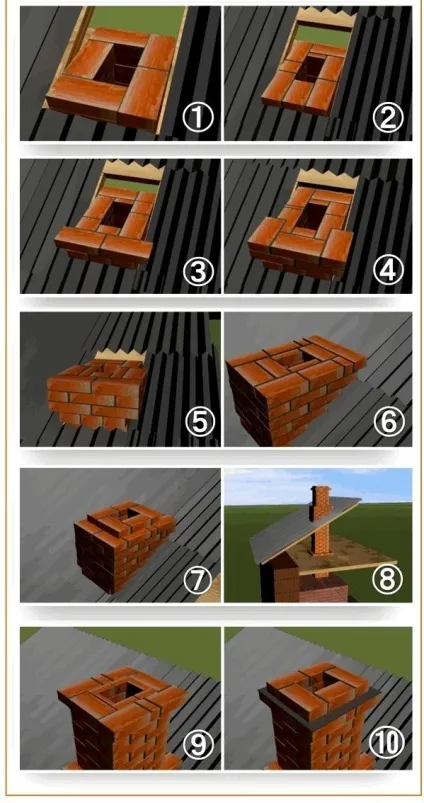

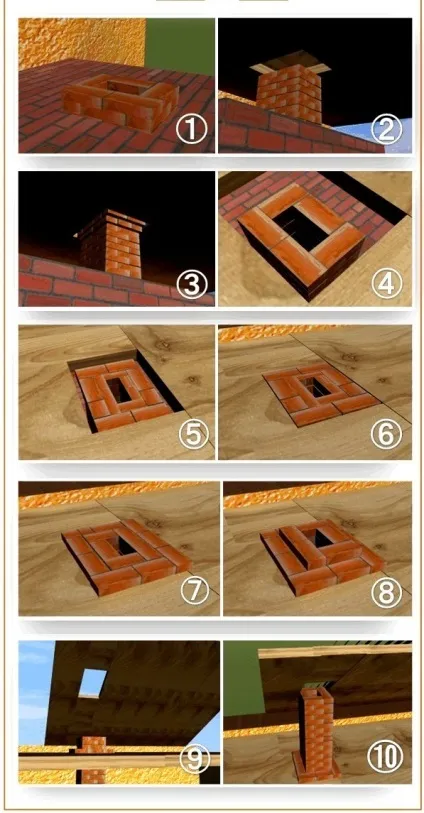

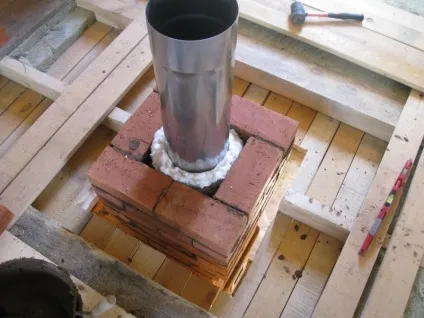

Монтаж починається з пристрою міцного бетонного або металевого фундаменту. Далі здійснюється складання внутрішньої частини цегляного димоходу, це може бути асбестоцементная, оцинкована або сталева труба, або просто добре відшліфована поверхня цегли. Слідом викладається цегляна кладка.

Конденсат димових газів має в своєму складі кислотні речовини, які мають руйнівний ефект. Тому краще застосувати захисні засоби при монтажі цегляного димоходу.

Димохід «сендвіч» - найпоширеніший і ефективний димохід для газових котлів. Виконується з готових складових частин, тому монтаж не займе багато часу і сил.

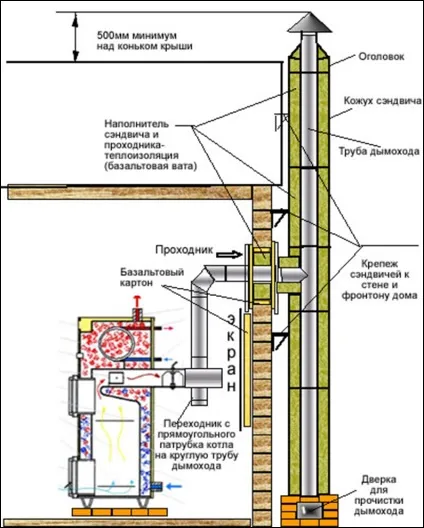

Монтажні роботи проводяться шляхом щільного з'єднання готових елементів один з одним. Кожен елемент сам по собі теж кріпиться до стіни. Всі з'єднання виробляються спеціальними кріпленнями. Для додання стійкості всієї конструкції в підставі потрібно сконструювати стійкий фундамент. Він може бути бетонний або у вигляді металевої конструкції, надійно закріпленою до стіни або підлоги.

Всі місця зіткнення димоходу з стелею або стіною повинні проводитися за допомогою спеціальних «прохідник», які забезпечать достатню пожежна безпека.

Зовнішній димохід повинен бути забезпечений додатковою ізоляцією - це продовжить термін його служби, а також зменшить інтенсивність утворення конденсату.

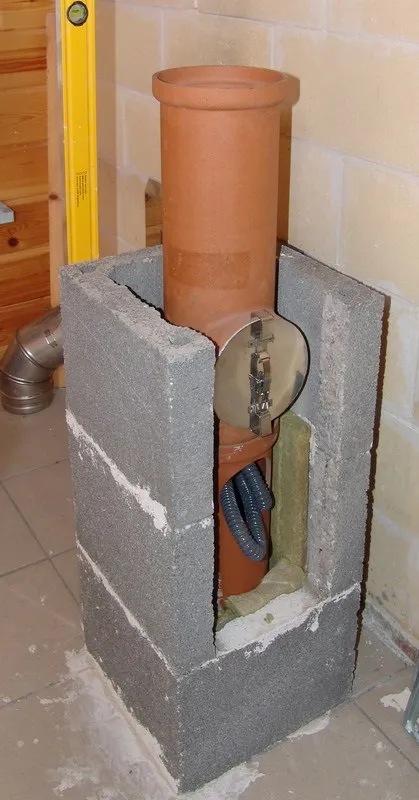

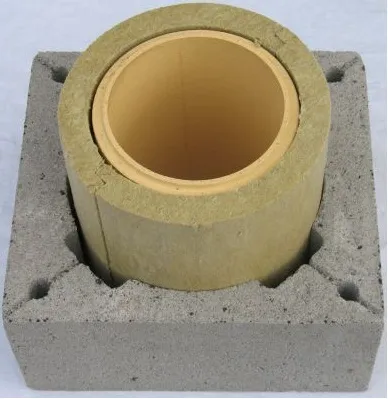

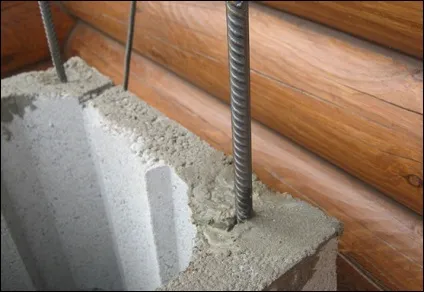

Керамічний димохід є готові блоки. Кожен блок складається з керамічної труби, оберненої теплоізоляційним матеріалом і жорстко посадженої в керамзитобетону основу.

У кожному блоці є спеціальний отвір - це кріпильний паз для металевої арматури.

залити міцний фундамент;
підготувати шматки арматури (за розміром паза) довжиною 1500 мм;
встановити перший блок димоходу;
передбачити систему для відведення конденсату, а також люк для прочищення;
ущільнити за допомогою герметика з'єднання керамічної труби, а блоки скріпити бетоном;
залити пази бетоном;
вставити арматуру в паз і посадити на штирі наступний блок;
на певному рівні потрібно передбачити отвір для з'єднання котла з димоходом;
всі переходи через стелю необхідно забезпечити надійної термоізоляцією;
після завершення монтажу необхідно підключити котел до димоходу.

Коаксіальний димохід має найпростіший монтаж. Для цього необхідно з'єднати елементи димової труби в єдину конструкцію, зробити наскрізний отвір в зовнішній стіні. Отвір потрібно покрити термоізоляційним матеріалом для забезпечення пожежної безпеки. Виставити трубу назовні і з'єднати її з котлом.

Всі типи димоходів повинні забезпечуватися системою відведення конденсату і люком для прочищення. А також всі елементи димоходу повинні бути ущільнені термостійким герметиком, якщо не передбачається заводського ущільнювача.

Якщо монтаж димоходу буде виконаний у відповідності з усіма вимогами, то експлуатація котла буде не тільки безпечною, але підвищиться продуктивність агрегату і триватиме термін його експлуатації.
