Проектор, проекційні технології

Тому проектори та проекційні технології використовуються набагато частіше, ніж може очікувати; але багатьом покупцям проекційної техніки створює труднощі безліч зайвої інформації, сухі і незрозумілі характеристики.

Як влаштований проектор

Привіт з 50-х: технологія CRT

Технологія CRT, тобто Cathode Ray Tube, є найбільш старою технологією проектування; на сьогоднішній день вона практично неактуальна і використовується вкрай рідко, потім як має багато недоліків: наприклад, проектори ці складно налаштовувати, вони задоволеного багато важать, та й їх яскравість не так потужна. Але є і переваги - видають мало шуму, виділення тепла також прийнятні, відображати вони можуть практичні будь потрібен дозвіл. Ці переваги є причиною того, що для певних завдань технологія CRT використовується до сих пір

Принцип роботи та пристрої проекторів CRT досить просте - в їх основі три ЕПТ, розмір яких складає від 7 до 9 дюйма діагоналі. На кожну з них подається певний колір з палітри RGB - червоний, зелений, синій. Далі ці три набори променів через лінзи і фільтри проектуються на полотно.

технологія 3LCD

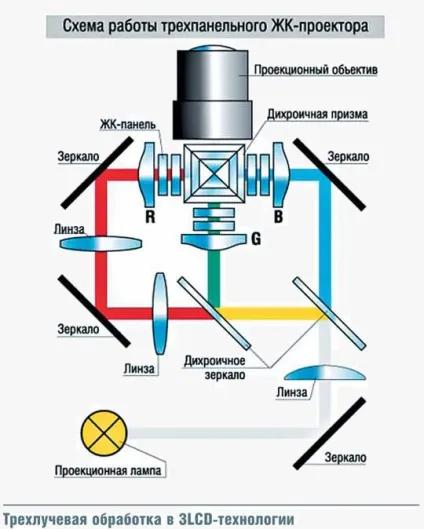

Основу проекторів, які використовують РК-технологію 3LCD, являють три активні матриці просветного виду на полісиліконовий основі. Спочатку світло від галогенною лампи розділяється на три пучка, кожен з них проходить через відповідну поляризаційну ЖК-матрицю, а потім збираються в цілісне зображення через лінзи. Кожна з точок зображення являє собою поєднання червоного, зеленого і синього, тобто RGB палітри.

Найбільш важливою перевагою у технології 3LCD - це досить висока точність передачі кольору в тому діапазоні, який можуть дозволити ЖК-технології. Така точність досягається завдяки окремій обробці кожного з колірних елементів. Використання 3-х матриць РК дозволяє в деякій мірі позбавлятися від проблем з часом відгуку, яка буває у плоских РК-дисплеїв. Також перевагою технології є відсутність рухомих частин проекторів.

Але поговоримо про недоліки 3LCD; практично всі вони пояснюються недоліками ЖК матриць, наприклад: ефект пам'ять, який з'являється якщо довго показувати статичне зображення, а також вузькі межі кольору. Також потрібно використовувати більш потужні лампи, і більше систем охолодження.

На сьогоднішній день технологія DLP, тобто Data lighting processing, є однією з найбільш популярних в проектуванні. Вона має унікальні особливості і відмінності від інших, такі як можливість роботи без жодних обмежень як зі статичними, так і з динамічними зображеннями, широкі межі кольору, такі проектори мають високу надійність і зберігаються дуже довго. Ця технологія дозволяє також створювати проектори від недорогих і простих, до висококласних і професійних.

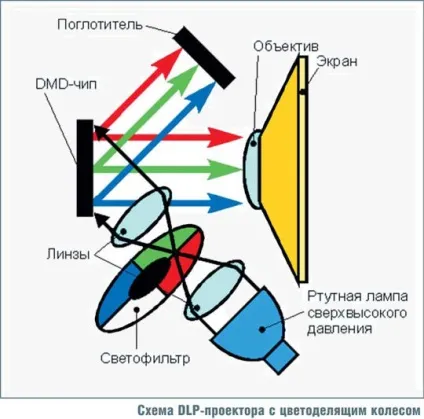

Підставою цієї технології є DMD-чіпи, які складені з великої кількості рухомих мікродзеркал. Залежно від зображення, яке потрібно видати, кожне мікродзеркал займає певне становище з двох можливих, спрямовуючи світло або на екран, або в сторону.

Так ось, при наявності 3-х таких чіпів DMD кольорове зображення створюється так само, як і в технології 3LCD - кожна з матриць обробляє певний колірний компонент палітри RGB - червоний, зелений або синій. Звичайно, такі проектори обходяться досить дорого, тому в більшості недорогих варіантів використовуються 1-2 чіпа DMD. У такому випадку зображення створюється через спеціальне колесо просветного типу, яке обертається з величезною швидкість для того, щоб зміна кольорів була непомітна.

Недоліки DLP-технології: це наявність рухомих елементів проектори - наприклад, цього ж колеса, а також різке збільшення швидкості при збільшенні дозволу. Якщо використовується недорогий проектор, по краях зображення можна побачити веселку.

Технологія ILA створена компанією JVC, а потім вдосконалена до рівня D-ILA; ILA позначає Image Light Amplifier, D-ILA розшифровується як Digital Direct Drive Image Light Amplifier; цю технологію можна вважати об'єднанням технологій DLP і 3LCD, які були описані вище. Створення зображень проходить за допомогою силіконових ЖК матриць LCOS відображає виду, тобто так само, як і в 3LCD, він при цьому також використовується відбиття світла, що збільшує яскравість зображення.

Кожна з матриць LCOS відповідає певному компоненту RGB, Червоному зеленого чи синього, тому обробка кольору на високому рівні. Управління яскравістю проводиться шляхом регулювання коефіцієнта пропускання цих матриць LCOS

Тому проектори технології D-ILA мають всі переваги технологій 3LCD і DLP: високу контрастність, яскравість, кольору, а також досить чітке зображення. Недоліки: порівняно велика ціна, гучність, тому як використовуються потужні системи охолодження.

Останні кілька років технологія DLP постійно вдосконалювалася, в тому числі був здійснений перехід на інші джерела світла - і чи раніше це були галогенні лампи, то тепер це LED-модулі, кожен з яких включає три світлодіода, що відповідають певним каналам: червоному синьому зеленому - RGB . Для таких проекторів не потрібно використовувати колесо, що обертається, навіть використовує 1 матриці DLP, а відсутність рухомих елементів усередині корпусу проектора - це важлива перевага.

Також важлива перевага цієї технології: високі точність цветоуправенія і якість передачі кольору, завдяки використанню світлодіодів. Також модулі LED мають високий ККД, і діють набагато довше, ніж галогенні лампи, проектор працює довговічніше.

Недоліки DLP_LED: підвищена чутливість до високих температур, тому яскравість іноді буває дуже маленькою, а також необхідність реалізації потужних систем охолодження

вибираємо проектор

При виборі проектора звертати увагу на технологію, звичайно, потрібно, але це далеко не найголовніше, тобто головним критерієм він не є. Набагато більш важливі деякі параметри, на які потрібно звертати увагу під час вибору проектора.

З найбільш важливих параметрів проектора можна виділити яскравість. Згідно фізичним і біологічним законам, важливою є яскравість зображення щодо ступеня зовнішньої освітленості екрану. Зрозуміло, що для гарного освітлення, наприклад, шкільного класу, потрібно дуже хороше освітлення, і яскравість тут - найбільш важливий показник. Те ж стосується конференц-залів і все інших великих приміщень, де зображення також має бути великим. Для домашніх же кінотеатрів яскравість може бути не дуже великий - наприклад, 100лм.

Рівень яскравості, який вам потрібен, можна визначити за такою формулою:

Наприклад, в умовах шкільного класу або кімнати для переговорів, де є вікна, освітленість B дорівнює близько 100-120 кд на квадратний метр, а для створення кінотеатру в квартирі вистачає 30кд / м2. Коефіцієнт посилення для найбільш дешевих екранів дорівнює 1, в інших випадках він вказаний в технічних характеристиках екрана.

Щоб задовольнити цю вимогу, потрібно зробити список всіх можливих джерел і тих роз'ємів, які вони підтримують, а також дозволу сигналу, формати і частоти. Коли напишете такий список, тоді і можна починати пошуки.

Для конференц-залів, переговорних кімнат, а також навчальних приміщень джерела сигналу найчастіше це ПК або портативні комп'ютери, які використовують роз'єм D-Sub і підтримують багато дозволів - від VGA і до FullHD. Іноді зручно мати можливість підключення флешки через USB. Для організації домашнього кінотеатру потрібно, щоб проектор відтворював DVD і Blue-Ray, різні формати мультимедіа, ПК або ТБ-тюнер

Досить складно буває іноді визначити контрастність, яку дає проектор, але цей показник також досить важливий; контрастність - це співвідношення яскравості білого і чорного кольорів, причому беруться саме чисто білий і чисто чорний. Для того, щоб зображення можна було сприймати, досить контрастності 3: 1, але ось розрізняти кольори при такій контрастності майже неможливо; для домашніх кінотеатрів нормальним рівні контрастності є 1000: 1 або більше, для навчальних приміщень або переговорних кімнат досить десь від 20: 1 до 60: 1. Хоча зараз більшість проекторів дають хорошу контрастність.

Автоматичні функції корекції картинки

Відстань до екрану

Оптичні можливості проектора найчастіше обмежують мінімальну відстань до екрану, а проектор з інтерактивною дошкою доцільний тоді, коли він не світить доповідачу в_глаза. Тому досить часто розумним рішенням є розмістити проектор вище ніж дошка, хоча тоді відстань між ними буде мінімально. У таких варіантах підходять проектори короткофокусні, вони дають зображення хворого розміру навіть з кількох десятків сантиметрів відстані.

Короткофокусні проектори також можна використовувати в невеликих переговорних кімнатах або домашніх кінотеатрах

Звичайно ж, важливим питанням при виборі пристрою є ціна; але важливо враховувати ціну не тільки проектора, але і витратних матеріалів, які будуть обов'язково потрібні при його використанні.

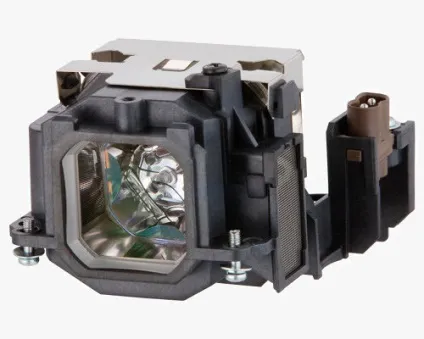

Що ж таке ці витратні матеріали? Наприклад, галогенні лампи, термін роботи яких близько 3-5 тисяч годин.

Цветоделящіе колеса, які використовуються в DLP-технології, також мають термін дії - тут вже близько 20 тисяч годин. Але зазвичай заміни цього елемента не потрібно.
