Проекти будинків з газобетону розбираємо варіанти
У цій статті розглянемо кілька проектів будинків з газобетонних блоків, визначимо, які нюанси є в проектуванні таких будівель.

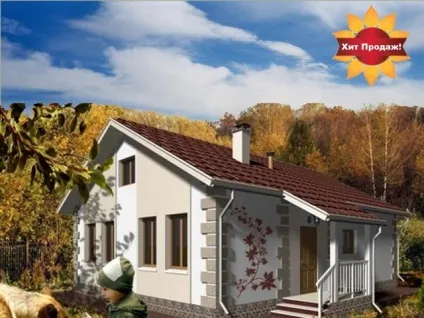

Одноповерховий будинок з горищем
Площа плями будівлі становить 96,7м2 при габаритах в плані 11,09х8,72м.
План першого поверху.
В даному проекті газобетонного будинку вхідна група представлена тамбуром і коридором. Санвузол суміщений, кухня окрема. Вітальня сблокирована з кухнею. Спальня розташована поруч з санвузлом. Передбачено додаткове приміщення, придатне для експлуатації в якості як спальні, так і кабінету.
Будинок належить до класу бюджетних. Архітектурні рішення прості, з ними впораються навіть початківці будівельники. Висота першого поверху в світлі 2,78м. Доступ в горищний простір здійснюється за допомогою складаний (опускний) горищних сходів.
Покрівля двосхилий, без будь-яких додаткових елементів. Ухил становить 28 градусів.
Нижче представлений більш складний і цікавий варіант одноповерхового будинку з горищем.
Одноповерховий будинок з горищем
Площа плями будівлі становить 95,8м2 при габаритах в плані 10,32х9,3м.

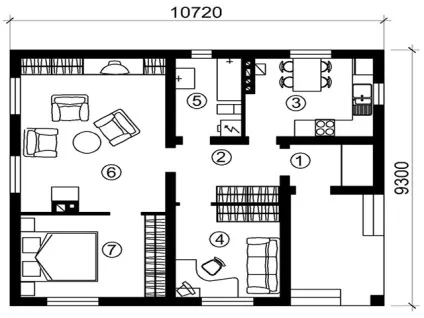

План першого поверху.
В даному проекті газобетонного будинку вхідна група виконана ідентичним чином - з тамбура в коридор. Тут також санвузол (приміщення №5) суміщений, кухня окрема. Передбачені вітальня, одна спальня і додаткове житлове приміщення.

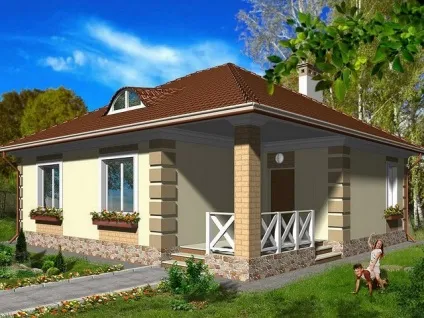

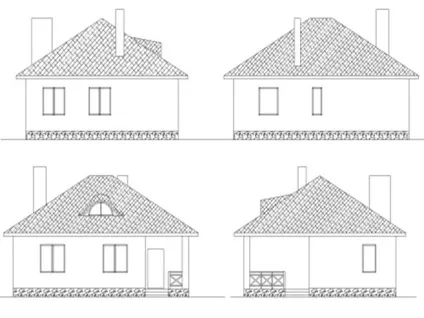

Покрівля вальмовая зі слуховим вікном. Будинок оснащений верандою.
Висота першого поверху в світлі складає 2,65 м. Будівля має місткий, має природне освітлення, горищем.
Ухил вальмовой покрівлі прийнятий 30 градусів.
Розглянемо два приклади двоповерхових будівель.

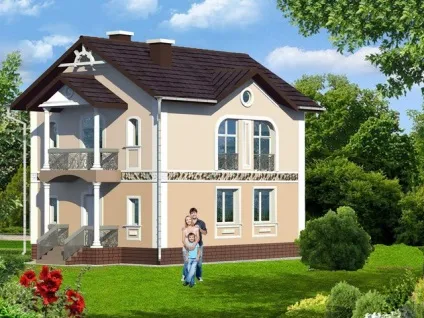

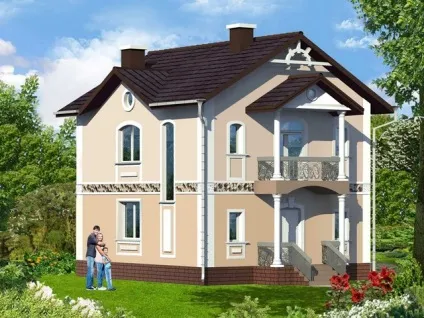

Двоповерховий будинок з горищем.
Площа плями будівлі становить 93,04м2 при габаритах в плані 11,63х8,0м.
План першого поверху.
В даному проекті газобетонного будинку вхідна група реалізована за допомогою ганку. На першому поверсі розташовані кухня-вітальня, гостьовий санвузол і допоміжне приміщення, в якому можуть бути розміщені опалювальний котел, пральна машина, вішалки для верхнього одягу.
План другого поверху.
Доступ на другий поверх передбачений за допомогою двухмаршевой сходи з забіжними ступенями. Тут розміщені дві спальні, гардеробна і основний санвузол поєднаного типу.

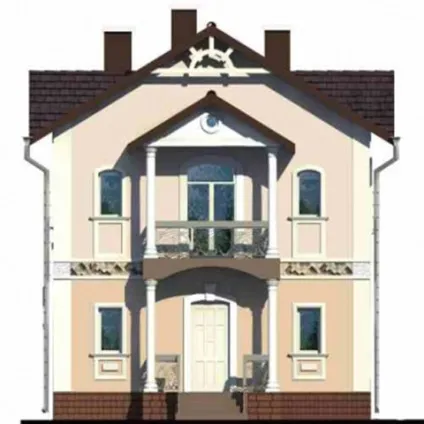

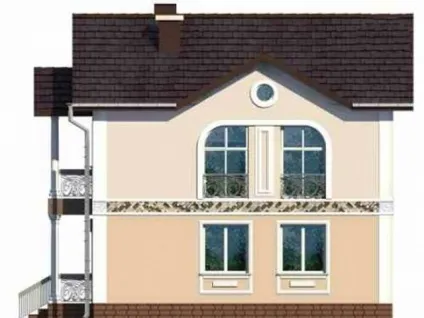

Фасади прикрашені додатковими архітектурними елементами. Сходи висвітлюється природним світлом. Вікна другого поверху заокруглені. (Цікаві варіанти пластикових вікон представлені в статті - "Пластикові вікна нестандартної форми і кольору".) Центральна частина будинку виділена блоком, що складається з ганку і розташованим над ним балконом з козирком. Горищне простір освітлено круглими віконцями. Доступ здійснюється за допомогою складаний (опускний) горищних сходів.
Висоти поверхів у світлі лежать в межах 2,8-2,85м.

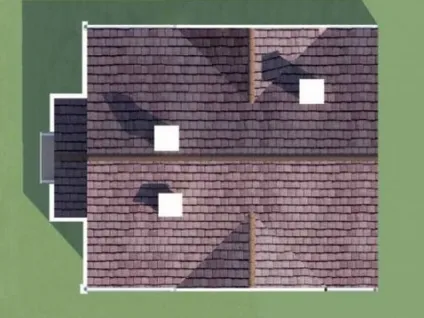

Покрівля двосхилий зі слуховими вікнами. Ухил становить 30 градусів.

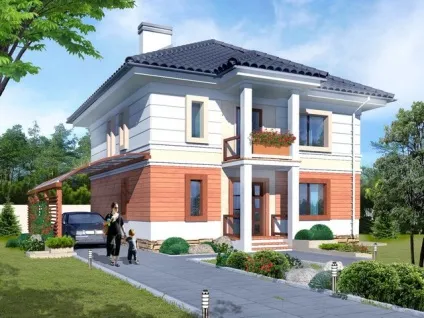

Двоповерховий будинок з горищем - другий варіант
Площа плями будівлі (без урахування ґанків) становить 96,62м2 при габаритах основної частини будівлі в плані 9,9х9,76м.
План першого поверху.
Рішення по вхідній групі ідентичні попереднім варіантом. Тут на першому поверсі знайшли своє місце кухня, що блокується з вітальні, спальня, суміщений санвузол і опалювальна.
План другого поверху.
Піднявшись по двухмаршевой сходах з забіжними ступенями, побачимо три кімнати, ще один суміщений санвузол і гардероб.

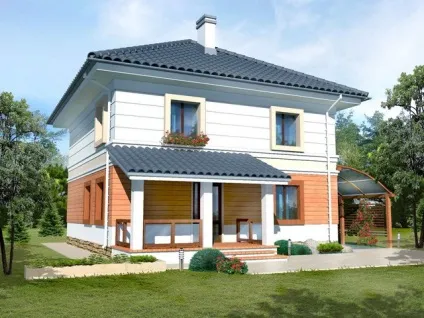

Фасадні рішення прості, але лаконічний. Тут все той же виділений центральний блок, представлений вхідним ганком і балконом з козирком над ним. Збоку будинку розмістився навіс для паркування автомобіля.
У цьому проекті газобетонного будинку висота поверхів в світлі прийнята рівною 2,7 м.

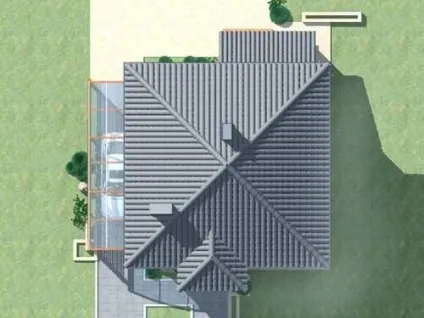

Загальний вигляд покрівлі.
Покрівля вальмовая, «конвертом». Ухил близько 30 градусів.
Основні відмінності проектів газобетонних будинків від звичайних (цегляних)
Одним з основних відмінностей в проектних рішеннях, що застосовуються при проектуванні газобетонних будинків, є підвищені вимоги до паропроникності утеплювача та опоряджувальних матеріалів. З чим це пов'язано ми розбирали раніше.
Ще однією особливістю є вирішення питання вентиляції. У класичних (цегляних) будинках повітрообмін виконується за допомогою вентиляційних каналів, розташованих в тілі цегляної стіни.

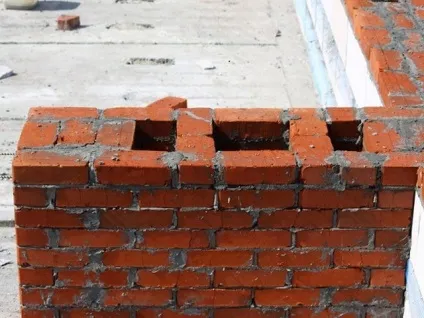

Вентиляційні канали в тілі цегляної кладки.
Пристрій вентиляційних каналів кладкою з газобетонних блоків не рекомендується на увазі дуже високою газопроникності цього матеріалу. У цегляних будинках для кладки стін з вентканалу застосовують повнотіла глиняний (червоний) цегла марки не нижче М75 або білий (силікатний) марки не нижче М100.
Другим варіантом є метод часткової кладки цеглою. Ділянка внутрішньої стіни разом з вентканалу виконується цегляною кладкою. Зв'язок з основною частиною стіни здійснюється ідентичним чином, як при облицюванні фасадною цеглиною зовнішніх поверхонь газобетонних стін.
Яких-небудь принципових відмінностей в плануванні або загальному конструктиві будівлі для газобетонного варіанту не існує. Рішенням питання влаштування вентиляційних каналів можна адаптувати до газобетону виконання будь-який проект, в тому числі цегляний. Винятком є місця зосереджених навантажень (наприклад, колона в центрі великого приміщення) - в цьому випадку застосовують більш міцні матеріали (цегла, залізобетон, сталевий прокат).
