Простота різних електронних схем із застосуванням світлодіодів дозволяє початківцям радіоаматорам самостійно в домашніх умовах виготовляти саморобні пристрої з доступних і недорогих деталей. Закріпити свої пізнання в електроніці допоможуть вам дві дуже прості конструкції із застосуванням світлодіодів. Козирем цих пристроїв є перемикається світловий режим світлодіодів, що в простонаречіі можна назвати миготінням світлодіодів. Обидві конструкції мають свою відмінну рису - простота у виготовленні і доступні і не дорогі деталі. Перший варіант мигалки включає в себе всього один біполярний n-канальний транзистор середньої потужності. Далі, конденсатор, ємністю 470мкФ на 16В, і два резистора. Харчується схема напругою 12В. Робота мигалки дуже проста. Весь накопичений в собі заряд конденсатор, через перехід транзистора емітер / колектор передає на кристал світлодіода, який в свою чергу яскраво запалюється. Виливши свою енергію назовні, він знову заряджається. І так до нескінченності. Друга схема трохи складніша, хоча відноситься до розряду простих конструкцій. І так - найпростіший мультивібратор. Не будемо повторюватися в теорії, з якої ви, напевно, вже знайомі, і приступаємо до виготовлення. Як і перший варіант, цю схему, якщо вона збирається вперше, краще спаяти навісним монтажем, розташувавши всі компоненти на самій схемі. Що нам необхідно? Два біполярних n-канальних транзистора, тут використані вітчизняні КТ3102; два електролітичні конденсатори, ємністю 10мкФ; два резистора номіналом 300Ом, і два - 27ком. Ну, і звичайно, на ваш вибір, будь-які сподобалися світлодіоди. Схема починає працювати відразу. Без будь-якої додаткової настройки. Живиться пристрій напругою 5В.
Підписуйтесь на нашу групу Вконтакте - chipidip,
і Facebook - chipidip
*
Кількість схем різноманітних конструкцій з використанням світлодіодів обчислюється сотнями. Багато з них досить прості, і, тому, спаяти що-небудь самостійно, вибравши попередньо вподобану конструкцію, може навіть початківець першопроходець, вперше познайомився з азами електроніки. Світлодіодне освітлення, а особливо конструкції із застосуванням світлодіодів, на сьогоднішній день, одна з найбільш цікавих тем. Про лампових стробоскопи ми вже чули. Створити копію стробоскопа на світлодіоді, так само виявилося можливим, застосувавши всього мінімальна кількість електронних компонентів, ну і, звичайно Ваш паяльник і вміння працювати з ним. Схема збирається легко і просто, можна навісним монтажем, а можна на шматку друкованої плати. Елементи схеми не вибагливі і вимагають для свого харчування все 12В стабілізованої напруги. Тому, можна використовувати звичайний адаптер на 12В, з струмом споживання всього 100мА, до речі, схема майже нічого не споживає. І так в конструкції - транзистор np переходом, наприклад КТ315; обмежувальний резистор в емітерний ланцюга, номіналом в 1.5 кОм; там же ємність на 470мф і світлодіод в навантаженні, в колекторної ланцюга. Дану конструкцію можна застосувати для будь-яких дитячих іграшок в якості стробоскопа. Можна використовувати в автомобільної сигналізації в якості додаткових стоп-сигналів.
Підписуйтесь на нашу групу Вконтакте - chipidip,
і Facebook - chipidip
*

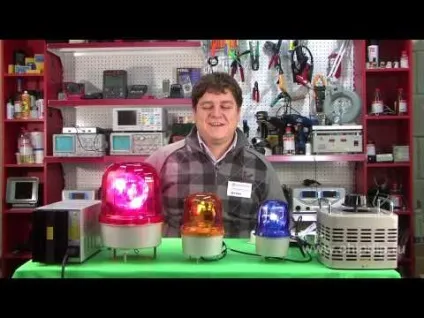

Опис і демонстрація роботи світлового сигналізаційного обладнання - проблискових маячків серії WL.
Підписуйтесь на нашу групу Вконтакте - chipidip,
і Facebook - chipidip
*
Сучасний надяскравих світлодіод є складний пристрій, що вимагає багатьох технологічних етапів при його виготовленні. В даний час провідні виробники потужних світлодіодів впроваджують різні технології виготовлення світлодіодів із застосуванням різних матеріалів і компонентів. Конструктивно, потужний світлодіод складається з напівпровідникового кристала на силіконовій підкладці, які, в свою чергу встановлені на алюмінієву тепловідвідними основу. Кристал, за допомогою позолочених перемичок, з'єднаний з зовнішніми корпусними жорсткими висновками - анодом і катодом. Конструкція захищена міцним пластиковим куполом. Важливим етапом створення потужних світлодіодів є первинна підготовка - вирощування кристалів, планарная обробка структурних плівок, їх травлення, створення контактів, покриття металевими плівками для контактних висновків. Плівку, вирощену на одній підкладці, можна розрізати на кілька тисяч чіпів. Ну а наступним кроком є монтаж світлодіодів з цих чіпів. Необхідно змонтувати кристал в корпус, зробити контактні висновки, виготовити оптичні покриття. Що стосується білого світлодіода, необхідно рівномірно нанести люмінофор. Далі, забезпечити тепловідвід від кристала і корпуса, зробити міцний пластиковий купол, що фокусує випромінювання в потрібний тілесний кут. Підвищення потужності світлового потоку світлодіода призвело до необхідності збільшення ефективності відведення скидається тепла, що конкретно означає потребу в максимальному контакті чіпа і тепловідводної основи. Наприклад, конструкція потужного світлодіода фірми LUMILEDS LIGHTING забезпечує ефективне відведення тепла від кристала, так як він безпосередньо монтується на загальну підкладку, яка виконує роль радіатора, виготовлена з металу. Потужний світлодіод може працювати десятки років, за умови помірного нагрівання кристала внаслідок протікання струму. Якщо враховувати, що ток харчування потужного світлодіода може досягати 1000мА, при напрузі від 3 до 4.5В, то в даному випадку необхідно встановлювати світлодіоди на додаткові радіатори. Хоча такі яскраві світлодіоди можна з успіхом використовувати і для малогабаритних світильників, і ліхтарів, досить застосувати батарейне або акумуляторне харчування. В даному випадку, необхідність застосування підвищувальних інверторів, відпадає.
