Про те, як красиво врізати меблеві петлі

Змусила тут мене життя в готову шафу врізати 6 петель, ну треба було. Дверцята габаритні, в машину не влізуть щоб на роботу відвезти тому завдання стояло зробити всі будинки.

Зазвичай подібну роботу виконують за допомогою так званого свердла (фрези) Фостнера, але у нього є ряд особливостей, які практично виключають використання його з ручним інструментом. Зокрема, дві ріжучі кромки (що само по собі виключає самоцентрування інструменту в отворі) і дуже коротка направляюча частина. Коротше, якщо стоїть завдання зробити все акуратно і точно, маючи в наявності тільки ручний електроінструмент, то не підходить нам така штука.

Однак, людство вже років як багато придумало спосіб елегантного рішення подібних задач за допомогою ручного фрезера. Я не винахідник методу, я лише адаптував його під свої потреби і можливості.

Ті, хто знайомий з деревообробкою напевно вже здогадалися, що мова піде про копіювальної втулки і шаблоні :)

Суть методу можна зобразити на одній єдиній зображенні:

Там же я написав надскладні формули для розрахунку всіх необхідних радіусів під свої потреби, ну і заодно вважав свою ситуацію для прикладу :)

Це була теорія, тепер практика!
Я працював з листовим ПВХ товщиною 8 і 10мм, він є у мене під руками. Насправді матеріал не критичний, важливий принцип!

Отже, спершу за формою підошви фрезера вирізаємо і обробляємо по контуру накладку. Зручно користуватися штатної накладкою як шаблоном. Свердлимо всі необхідні кріпильні отвори, отвір під фрезу поки не свердлимо. Виходить так:

Далі встромляє в цангу фрезера "робочу" фрезу, яку плануємо використовувати надалі в роботі. Прикручуємо нову накладку на своє законне місце і протикає її фрезою - отримуємо отвір в підошві точно в потрібному місці, це дуже важливо! Буде так:

Тепер треба зробити шаблон. Саме зараз, хоча як би логічніше начебто робити втулку. Але немає, спершу робимо шаблон - втулку ми потім виточити будь-якого розміру, а от з точними внутрішніми отворами зазвичай проблема. А отвір повинен бути максимально кругле і рівне, з гладкими стінками - всі недоліки геометрії шаблону перейдуть на готовий виріб.

Я скористався тим, що було під руками і проткнув в шматку ПВХ 10мм отвір діаметром 86.5мм:

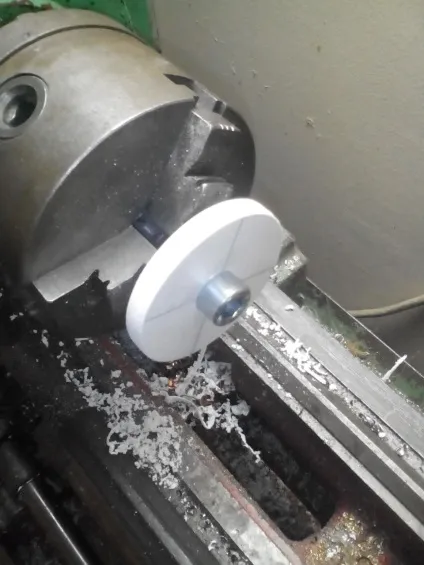

Наступним етапом вирізаємо заготовку копіювальної втулки, свердлимо в ній отвір рівне діаметру фрези, підбираємо відповідний болт з гайкою і стягуємо все в бутерброд. Вважаємо за нехитрою формулою (див. Вище) необхідний діаметр втулки, встаємо за токарку і отримуємо такий результат:

Ось тепер можна приклеїти нашу втулку до підошви, ретельно відцентрувати - точність дуже важлива. Зручно використовувати для центрування той же болт, що і при точінні:

Поки клей сохне я трохи допрацював шаблон - оскільки мені потрібні отвори під петлі, то зручно мати на шаблоні упори, які відразу забезпечать правильне відстань від торця дверки до осі отвору. Вважаємо, думаємо, ріжемо, клеїмо:

У процесі роботи стало якось не до фоток, тому фотка вже попрацював шаблону:

Ну і пару слів про те, як вийшов комплектом користуватися: шаблон закріплюється на деталі струбцинами або ще як таким чином, щоб центр отвору в шаблоні збігався з центром майбутнього отвору в деталі. У моєму випадку з упорами на шаблоні стежити потрібно тільки за горизонтальним становищем. На Фрезер слід завчасно виставити упор на необхідну глибину фрезерування. Ставимо фрезер на шаблон таким чином, щоб втулка виявилася всередині отвори шаблона, включаємо, заглиблюють до упору і не поспішаючи, з невеликими знімання вигризати зайве поки інструмент не почне обкатуватися втулкою за шаблоном не знімаючи матеріалу з заготовки. Тут можуть бути нюанси пов'язані з тим, що набивається стружка між втулкою і шаблоном - просто припиняємо роботу, вичищаємо стружку і доробляємо розпочате за два заходи.

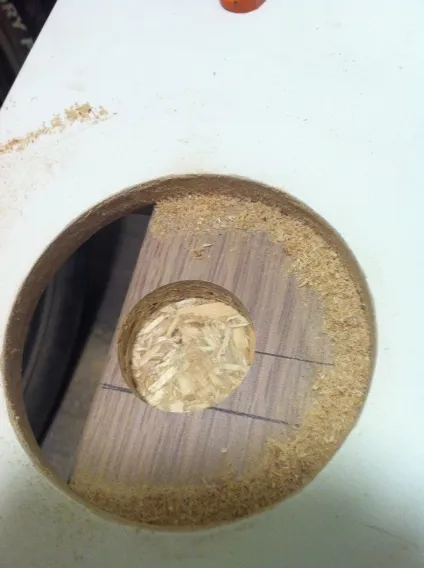

В результаті виходять такі отвори:

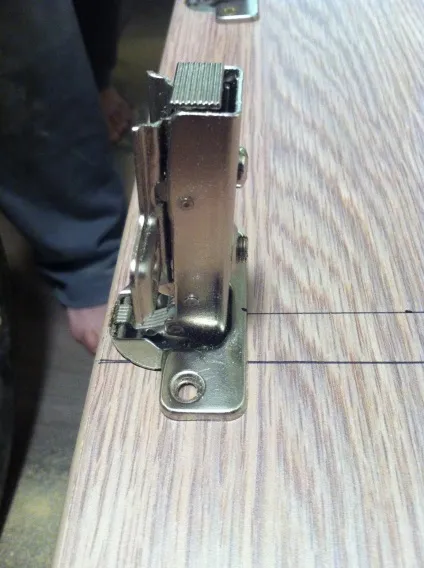

В які ось так встають петлі:

Такий ось простенький, але досить корисний спосіб, сподіваюся кому то виявиться корисним. )
До швидких зустрічей в бортжурналі і блозі!
