11. Ствол (мал. 19) служить для спрямування польоту кулі. Всередині ствол має канал з чотирма нарізами, що в'ються зліва в верх направо, патронник, кульний вхід і газо тводное отвір. Калібр каналу стовбур а 7,62 мм.
Зовні ствол має: підстава мушки, газову камеру, антабку для ременя, верхнє в нижню наполегливі кільця стовбурних накладок, колодку прицілу і на казенному зрізі виріз для зачепа викидача.
1 основа мушки; 2 - газова камера; 3 - переміщається частина верхньою наполегливої кільця; 4 - нерухома частина верхнього упорного кільця; 5 - стовбурні накладки; 6 - колодка прицілу; 7 - нижня завзяте кільце; 8 - замикач верхнього упорного кільця; 9 -антабка
Підстава мушки (мал. 20) має упор для кріплення багнета-ножа, щілинний пламегаситель і паз для запобіжника мушки.
Газова камера (рис. 21) служить для спрямування порохових газів зі ствола на газовий поршень. Вона складається з газової з отвором, регулятора, газового поршня і засувки газової трубки. Усередині газової камери зроблено похиле отвір поєднане з газовідвідним отвором в стінці стовбура. Зовні газової трубки є чотиригранний потовщення для ключа пеналу.

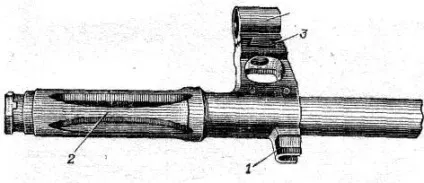

Мал. 20 .Основаніе мушки:
1 упор дня багнета ножа; 2 - вогнегасник; 3 - паз для запобіжника мушки; 4 - предохранітельмушкі

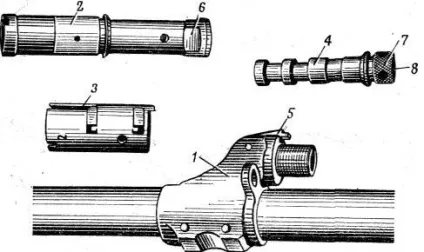

Мал. 21 .Газовая камора:
1 газова камора; 2 - газова трубка; 3 - регулятор; 4 - газовий поршень;
5 - засувка газової трубки; 6 - чотиригранний потовщення для ключа пеналу;
7- головка газового поршня; 8 - гніздо для штовхача
Газовий поршень поміщається в газовій трубці і служить для передачі тиску порохових газів толкателю. Він має головку і гніздо для переднього кінця штовхача.
Штовхач із пружиною (рис. 22) служить для відведення затворної рами назад при пострілі.
Він має віночок для упору пружини і обмеження руху штовхача назад. Пружина штовхача служить для повернення штовхача і газового поршня в переднє положення.
1 віночок; 2 - пружина штовхача
Регулятор має дві установки, позначені цифрами 1 і 2. Встановлюється він на розподіл 1 проти ризики на клямці газової трубки. При тривалій стрільбі без чищення й змащення може з'явитися затримка - неповний відхід рухливих частин. В цьому випадку регулятор переводиться на установку 2. Для цього необхідно в зачепи регулятора вставити закраину гільзи або патрона (рис. 23) і повернути регулятор.
Рис.23 .Перестановкагазового регулятора
Верхнє і нижнє наполегливі кільця служать для приєднання стовбурних накладок до стовбура. На нижньому наполегливому кільці є пружини стовбурних накладок і виступ, що запобігають зміщення накладок, а також вирізи для виступів кришки ствольної коробки. Верхнє завзяте кільце складається з двох частин - нерухомої і переміщається. На нерухомій частині знаходяться упори (відгини) для утримання накладок, а на що переміщається частини - замикач для закріплення верхнього упорного кільця на приєднаних стовбурних накладках. У стінках накладок зроблені вентиляційні вікна.
12. Ствольная коробка (рис 24) служить для з'єднання частин і механізмів гвинтівки, для забезпечення закривання каналу ствола затвором і запирання затвора; в ствольній коробці міститься рама затвора із затвором і ударно-спусковий механізм; зверху вона закривається кришкою.

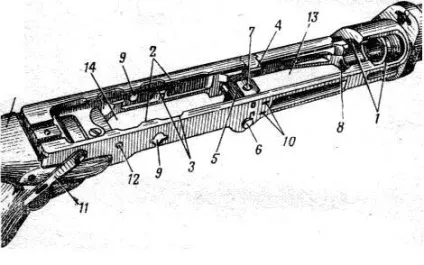

Мал. 24 .Ствольная коробка:
1 - вирізи для запирання затвора; 2 - відгини; 3 - вирізи в відгинах; 4 - відбивний виступ; 5 - перемичка; 6 - вісь перемички; 7 - останов затвора; 8 - виріз для зачепа магазина; 9 - отвори для запобіжника; 10 - фіксують виїмки; 11 - замикач кришки ствольної коробки; 12 - фіксатор замикача; 13 - вікно для магазина; 14 - вікно для ударно-спускового механізму; 15 - приклад
Ствольна коробка має:
- всередині - вирізи для запирання затвора, задні стінки яких є бойовими упорами, і з лівого боку виступ скосом для попереднього повороту затвора на початку його замикання, відгини з вирізами для напрямку руху затворної рами і затвора; відбивний виступ зі скосом для відображення гільз; перемичку з віссю для приєднання ударно-спускового механізму і гніздом для приміщення зупинки затвора з пружиною; виріз для зачепа магазина;
- в бічних стінках - отвори для запобіжника і отвори для замикача кришки ствольної коробки; на правій стінці - дві фіксуючі виїмки для постановки запобіжника і фіксатор замикача кришки ствольної коробки; на лівій стінці - виступи для кріплення (приєднання) оптичного прицілу;
- знизу - вікно для магазина і вікно для ударно-спускового механізму.
До ствольної коробки прикріплений приклад.
13. Кришка ствольної коробки (мал. 25) охороняє від забруднення частини і механізми, що поміщаються в ствольній коробці. У ній розміщується поворотний механізм. Попереду вона має виступи для фіксації кришки в нижньому наполегливому кільці стовбура; з правого боку - вирізи для проходу викидаються назовні гільз і для руху рукоятки перезарядження; ззаду - вкладиш; в бічних стінках - отвори: зліва - для осі сережки поворотного механізму, праворуч - для виштовхування цієї осі вибиванням. Вкладиш має вікно для сережки поворотного механізму; виступ з напівкруглої виїмкою для кріплення кришки до ствольної коробки за допомогою замикача; циліндричний виступ, який разом з передньою стінкою вкладиша сприймає удар затвора і рами затвора в крайньому задньому положенні; отвір для осі сережки поворотного механізму і пружинний фіксатор осі сережки.
Мал. 25 .Кришка ствольної коробки:
1 виступи 2 - вирізи; 3 - вкладиш; 4 - отвір для виштовхування осі; 5 - виступ з напівкруглої виїмкою; 6 - циліндричний виступ; 7 - пружинний фіксатор
14. Поворотний механізм (рис. 26) служить для повернення затворної рами із затвором в переднє положення. Він складається з двох однакових зворотних пружин, втулки, напрямного стрижня і сережки з віссю, за допомогою яких він закріплюється у вкладиші кришки ствольної коробки.
Мал. 26 .Возвратний механізм:
1 відвідні пружини; 2 - напрямна втулка; 3 - направляючий стержень; 4 -серьга; 5 - вісь сережки
15. затвора рама (рис. 27) служить для приведення в дію затвора та ударно-спускового механізму.
