Призначення, класифікація арматури і арматурних сталей

Залізобетон - це будівельний матеріал, в якому об'єднані разом бетон і сталева арматура. Арматуру розташовують в розтягнутій зоні конструкції для сприйняття розтягуючих напружень. Стискають напруги передаються на бетон. З'єднання бетону і сталевої арматури забезпечує високу міцність залізобетонної конструкції при стисненні, розтягненні і вигині. В окремих випадках арматуру застосовують для посилення бетону проти стискають зусиль, для сприйняття усадочних, температурних, транспортних та інших тимчасових і постійних навантажень.

За призначенням арматура залізобетонних конструкцій ділиться на робочу, яка сприймає головним чином розтягують зусилля, що виникають в процесі експлуатації конструкції, розподільну - для розподілу зусиль між робочою арматурою, закріплення стрижнів в каркасі і забезпечення їх спільної роботи, а також для сприйняття поперечних зусиль і запобігання косих тріщин в бетоні (хомути), монтажну - для забезпечення проектного положення окремих стержнів при складанні плоских і просторових каркасів.

За умовами роботи арматуру підрозділяють на нена-прягаю і напружену. Ненапрягаемую арматуру застосовують в звичайних залізобетонних конструкціях, а також у попередньо напружених, де вона є 'неробочий. Як напружувана робочої доцільно застосовувати арматуру з високоміцної сталі, яка може сприймати максимальні розтягують сили.

Залежно від способу виготовлення арматуру підрозділяють на стрижневу, виготовлену гарячої прокаткою стали, і дротяну, одержувану волочінням в холодному стані. Як стрижневу, так і дротяну арматуру випускають гладкою і періодичного профілю. Профільна арматурна сталь краще зчіплюється з бетоном.

Стрижневу арматуру підрозділяють на наступні типи: гарячекатану (класів AI, A-II, A- III. A-IV, AV), термічно зміцнену (класів Ат-IV, At-V, At-VI), зміцнену витяжкою (класів А- пв і А-Шв).

Дротяну арматуру підрозділяють на арматурний дріт з низьковуглецевої сталі круглу класу B-I і періодичного профілю Вр-I з вуглецевої сталі (міцну), круглу класу В-II і періодичного профілю Вр-П;

арматурні пасма семіпроволочние класу К-7 і 19-прово-лочние класу К-19, а також канати двухпрядние класу К-2, трьохпрядні - К-3 і багатосталкові - Кп.

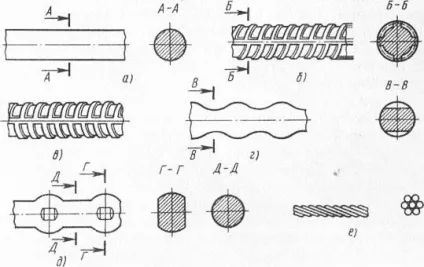

Мал. 1. Профілі арматури: а - гладка кругла, 6, в - гарячекатана періодичного профілю, класів A-II і A- III. г, д - сплющена дріт, е - прядиво семи-дротова

Арматурні сталі класів A-I, A ll, A- III. B-I, Вр-I використовують в якості ненапрягаемой арматури в звичайних і призначе-пряженого конструкціях.

Високоміцну арматуру гарячекатану класу A-V марок 80С, 20ХГ2Ц, 23Х2Г2Т, термічно зміцнену класів Ат-IV, At-V і Ат-VI застосовують в попередньо напружених конструкціях. Робочу арматуру в попередньо напружених конструкціях застосовують у вигляді пасом канатів і стрижнів.

Залізобетонні конструкції армують арматурними виробами заводського виробництва; плоскими і гнутими сітками, плоскими і просторовими каркасами і різними типами заставних деталей (рис. 2).

Деякі арматурні вироби уніфіковані, а їх виробництво централізовано. До таких виробів відносять важкі і легкі сітки.

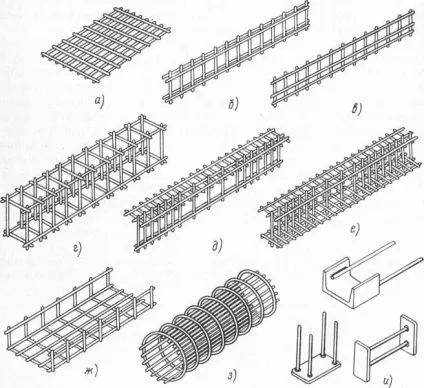

Мал. 2. Види арматурних виробів:
а - плоска сітка, б, в - плоскі каркаси; г - просторовий каркас, д, е - просторові каркаси таврового і двотаврового перерізів відповідно, ж - гнута сітка, з - просторовий каркас, гнутий з сіток, і - закладні деталі

Важкі сітки виконують з робочою арматурою Діаметром j2> і, 16, 18, 20, 22 і 25 мм з кроком 200 мм і монтажною арматурою діаметром 8, 10 і 12 мм з кроком 600 мм. Робоча арматура виконана зі сталі класів A-I1 і A- III. монтажна - класу A-I. Для виготовлення легких сіток використовують дріт діаметром 3, 4 і 5 мм класів Bp-1 і B-I і гарячекатану сталь діаметром 6 і 8 мм класу А-Ш. Сітки виготовляють у вигляді плоских елементів і в рулонах. Довжина плоских сіток до 9 м, рулонні сітки виконують шириною від 1 до 3,8 м і масою рулону від 900 до 1300 кг.

Каркаси збирають з уніфікованих важких і легких сіток і стрижнів у вигляді замкнутих, прямокутних і криволінійних конструкцій, а також зі змінним перетином по довжині. Криволінійними каркасами армують спеціальні конструкції (наприклад, палі, труби). Їх виготовляють намотуванням і зварюванням арматури у вигляді спіралі по утворюючим поздовжніх стрижнів.

Металеві закладні деталі (з'єднання зварюванням для залізобетонних і монолітних конструкцій зі збірними для освіти жорсткого просторового каркаса) різної конфігурації виконують зі сталевих пластин, до яких приварюють анкерні стержні. За допомогою анкерних стрижнів деталі закріплюють у бетоні. Допускається кріплення заставної деталі в бетоні без стрижнів шляхом зварювання з робочою арматурою. Розміри пластин і анкерів залежать від навантажень, які сприймаються заставними деталями, і виду елементів, що стикуються.

На виготовлення закладних деталей витрачається близько 10% сталі, застосовуваної для армування арматурних виробів. Тому безперервно ведуться дослідження щодо вдосконалення їх конструкцій і технології виготовлення. Одним з нових напрямків в цій області є виготовлення закладних деталей штампуванням.

Заставні деталі виготовляють з арматурної сталі класів A-I ... A- III. Для плоских елементів застосовують гарячекатану листову, смугову і фасонну сталь марки СТЗ.

Надійність і довговічність споруд багато в чому залежать від методу антикорозійного захисту закладних деталей. Застосуванням лакофарбових покриттів (олійна фарба на залізному сурику, емаль і лак) не забезпечують надійного захисту. У таких покриттях утворюються тріщини і в місцях їх утворення виникає інтенсивна корозія металу, яка після закінчення деякого часу суттєво послаблює стикове з'єднання.

Ефективним методом захисту від корозії є цинкування сталі. Цинк володіє великим негативним електрохімічним потенціалом, тому в присутності вологи між шаром захищається металу і цинку утворюється гальванічний елемент, в якому цинк розчиняється і захищає сталь від корозії. Цинкування заставних деталей виконують гальванізацією, металізацією або гарячим способом.
