Призначення і бойові свойствагранати

4. Ручна осколкова граната РГД-5 - граната дистанційної дії, призначена для ураження живої сили противника у наступі і в обороні. Метання гранати здійснюється з різних положень при діях в пішому порядку і на бронетранспортері (автомобілі). Радіус розльоту забійних осколків гранати близько 25 м. Середня дальність кидка гранати 40-50 м.

Маса спорядженої гранати 310 м

Час горіння сповільнювача запала 3,2-4,2 с.

пристрій гранати

5. Ручна осколкова граната РГД-5 (рис. 3) складається з корпусу з трубкою для запалу, розривного заряду і запалу.

6. Корпус гранати служить для приміщення розривного заряду, трубки для запалу, а також для утворення осколків при вибуху гранати. Він складається з двох частин - верхньої і нижньої.

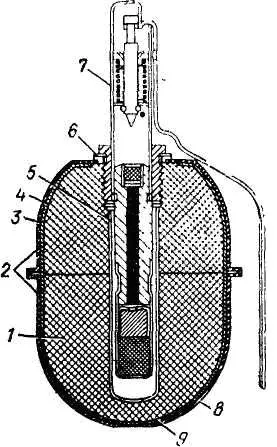

Мал. 3.Устройство ручної осколкової гранати РГД-5:

1 - розривний заряд; 2 - корпус; 3 - ковпак; 4 - вкладиш ковпака; 5 - трубка длязапала; 6 - манжета; 7 - запал; 8 - піддон; 9 - вкладиш піддона

Верхня частина корпусу складається із зовнішньої оболонки, званої ковпаком, і вкладиша ковпака. До верхньої частини за допомогою манжети приєднується трубка для запалу.

Трубка служить для приєднання запалу до гранати і для герметизації розривного заряду в корпусі.

Для запобігання трубки від забруднення в неї угвинчується пластмасова пробка. При підготовці гранати до метання замість пробки в трубку угвинчується запал.

Нижня частина корпусу складається із зовнішньої оболонки, званої піддоном, і вкладиша піддона.

7. Розривний заряд заповнює корпус і служить для розриву гранати на осколки.

8. Запал гранати УЗРГМ (УЗРГМ-2) - уніфікований запал ручної гранати модернізований, призначається для вибуху розривного заряду (рис. 4). Він складається з ударного механізму і власне запалу.

Ударний механізм служить для запалення капсуля-запальника запала. Він складається з трубки ударного механізму, з'єднувальної втулки, напрямної шайби, бойової пружини, ударника, шайби ударника, спускового важеля і запобіжної чеки з кільцем.

Трубка ударного механізму є підставою для складання всіх частин запала.

Сполучна втулка служить для з'єднання запала з корпусом гранати. Вона одягнута на нижню частину трубки ударного механізму.

Напрямна шайба є упором для верхнього кінця бойової пружини і направляє рух ударника. Вона закріплена у верхній частині трубки ударного механізму.

Бойова пружина служить для повідомлення ударнику енергій, необхідної для накола капсуля-запальника. Вона одягнута на ударник і своїм верхнім кінцем упирається в напрямну шайбу, а нижнім - в шайбу ударника.

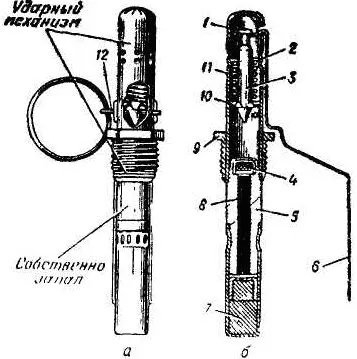

Мал. 4. Запал гранати УЗРГМ (УЗРГМ-2):

а - загальний вигляд; б - в розрізі; 1 - трубка ударного механізму; 2 - напрямна шайба; 3 - ударник; 4 - капсуль-запальник; 5 - втулка сповільнювача; 6 - спусковий важіль; 7 - капсуль-детонатор, 8 - сповільнювач; 9 - сполучна втулка; 10 - шайба ударника; 11 - бойова пружина; 12 - запобіжна чека

Ударник (рис. 5) служить для накола і займання капсуля-запальника. Він міститься всередині трубки ударного механізму.

Шайба ударника надіта на нижній кінець ударника і є упором для нижнього кінця бойової пружини.

Мал. 5. Ударник і шайба ударника:

1 - проточка для вилки спускового важеля; 2 - шайба ударника; 3 - виступи для упору шайби; 4 - жало

Спусковий важіль (мал. 6) служить для утримання ударника у зведеному положенні (бойова пружина стиснута). На трубці ударного механізму спусковий важіль утримується запобіжної чекою.

Мал. 6. Спусковий важіль:

1 - вилка; 2 - вушко з отворами для запобіжної чеки

Запобіжна чека (рис. 7) проходить через отвори вушка спускового важеля і стінок трубки ударного механізму. Вона має кільце для її висмикування.

Мал. 7. Захисна чека з кільцем

Власне запал (див. Рис. 4) служить для вибуху розривного заряду гранати. Він складається з втулки сповільнювача, капсуля-запальника, сповільнювач і капсули-детонатори.

Втулка сповільнювача у верхній частині має різьбу для з'єднання з трубкою кільцем ударного механізму і гніздо для капсуля-запальника, всередині - канал, в якому міститься сповільнювач, зовні - проточку для приєднання гільзи капсуля-детонатора.

Капсуль-запальник призначений для запалення сповільнювача.

Сповільнювач передає промінь вогню від капсуля-запальника до капсуля-детонатора. Він складається з запресованого малогазових складу.

Капсуль-детонатор служить для вибуху розривного заряду гранати. Він поміщений в гільзі, закріпленої на нижній частині втулки сповільнювача

Робота частин і механізмів гранати

10. Перед метанням гранати. Дістати гранату з сумки, вигвинтити пробку з трубки, на її місце ввернути до відмови запал. Частини ударного механізму запала перебувають у наступному положенні: ударник зведений й утримується в верхньому положенні вилкою спускового важеля, з'єднаного з трубкою ударного механізму запобіжною чекою. Кінці запобіжної чеки розведені і міцно утримують її в запалі.

11. При метанні гранати. Граната для метання береться в руку так, щоб спусковий важіль пальцями був притиснутий до корпусу гранати. Не відпускаючи важеля, висмикується запобіжна чека і граната кидається в ціль. Після висмикування чеки положення частин запала не міняється, ударник у зведеному положенні утримується спусковим важелем, який звільняється від з'єднання з трубкою ударного механізму, але притискається до неї пальцями руки. У момент кидка гранати спусковий важіль відокремлюється від гранати і звільняє ударник. Ударник під дією бойової пружини завдає удар (накол) по капсулі-воспламенителю і запалює його. Промінь вогню від капсуля-запальника запалює сповільнювач (дистанційну частину запала) і, пройшовши його, передається капсуля-детонатора. Капсуль-детонатор вибухає і підриває розривний заряд гранати. Корпус гранати розривається, і осколки корпусу і запала розлітаються в різні боки.
