Пристрій зливової каналізації як влаштована лівневка, схема, принцип роботи

Зливова каналізація (в народі «лівневка») - це мережа резервуарів для прийому і каналів для відведення дощових і талих вод з ділянки приватного заміського будинку, котеджу. У даній статті ми розглянемо схему зливової каналізації, елементи, що входять до її складу, і принцип роботи ливневки.

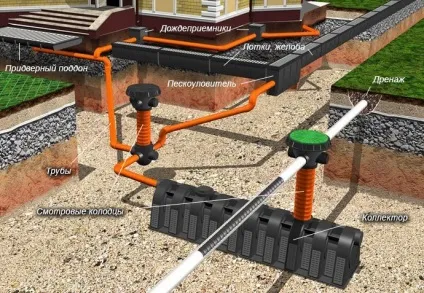

Елементи зливової каналізації:

Дощоприймачі (точковий дренаж). Вони збирають стоки від водостічної системи даху та направляють їх в канали (лотки, жолоби).
Придверні піддони. Виконують ту ж функцію, що і дощоприймачі, тільки встановлюються перед ганком будинку.

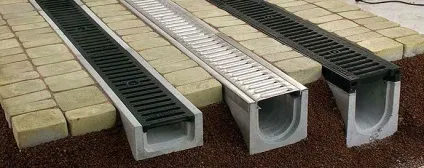

Лотки, жолоби (лінійний дренаж). Це мережа каналів у поверхні грунту і доріжок, за якими дощова або тала вода транспортується в дренажні колодязі і тунелі.
Труби. Вони приймають стоки від дощоприймачів і транспортують їх до кінцевого пункту (колодязь, тунель).
Пескоуловители. Вони влаштовуються між лотками і прийомними колодязями, затримуючи дрібне сміття і не даючи йому засмітити всю систему зливової каналізації.
Дренажні труби. Вони збирають зайву вологу з ґрунту і відводять її в колодязі і тунелі.
Каналізаційні люки. Вони дозволяють відкривати і дивитися, як працює система.

Схема і принцип роботи зливової каналізації (ливневки)

Розповімо про принцип роботи зливової каналізації на прикладі з'єднання її елементів. Під кожним зливом від водостічної системи встановлюється дощоприймач (він приймає стік). Дощоприймач з'єднується з трубами (по ним стік транспортується). Це закритий тип лівневок. Труби з'єднується з колектором (тунелем, колодязем), віддаючи їм всю транспортується воду.

Біля будинку на поверхні встановлюються лотки з решітками. які беруть відкриті опади з поверхні доріжок (це відкритий тип зливових каналізацій). За ним опади перетікають в пескоуловители (в них зайвий сміття осідає). Пескоуловители з'єднуються з трубами, по яких вода потрапляє в ті ж тунелі і колодязі. Оглядові колодязі застосовують для огляду і очищення сполук гілок з каналізаційних труб.

Після колодязів стоки можуть надходити в різні місця на вибір господаря: центральну каналізаційну мережу, найближчий струмок або водойму, яр і так далі.

Труби каналізації повинні бути прокладені нижче рівня промерзання грунту під нахилом близько 1-2 см на 1 м довжини.

Крім зливової каналізації є дренаж, який прокладається трохи глибше ливневки. Дренаж - це труби, прокладені в щебеневих траншеях, які збирають зайву вологу з землі і направляють її в безпечне або потрібне місце на ділянці. Іноді навіть краще поєднати траншеї для обох типів каналізації, щоб заощадити сили і час. У цьому випадку спочатку буде прокладатися дренажна каналізація, потім зливова.

Якщо на вашій ділянці є сад, город або інші насадження, то дренаж краще відводити в ці місця. Лівневка ж завжди йде навколо будинку (дощоприймачі і лотки).

Бажано продумати схему зливової каналізації ще на стадії проекту будинку, оскільки, чим простіше буде виводити стоки з даху по прямій траєкторії, тим менше клопоту буде з очищенням ливневки.

Щоб розрахувати обсяг зливової каналізації. потрібно знати середню кількість і частоту випадання опадів у вашому регіоні, геологічні особливості ділянки, бажану площу стоку і місця інших, вже розташованих під землею інженерних комунікацій.

Навскидку можна сказати, що середній обсяг опадів, що випадають дорівнює 50-100 м 3 в рік. Середній діаметр труб, який потрібно застосовувати для ливневки, дорівнює 10-13 см.
