Пристрій usb flash, основні несправності флешок

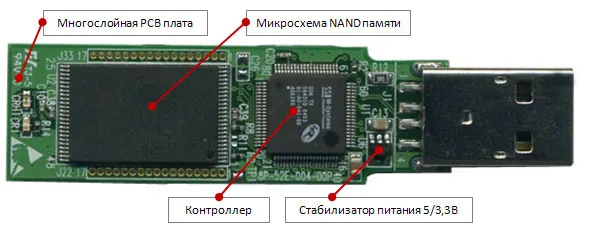

- USB роз'єм тип А;

- стабілізатор живлення контролера і флеш з 5 в 3,3 вольт;

- мікросхема енергонезалежної NAND пам'яті;

- кварцовий резонатор, зазвичай на 12 Mhz (на схемі не показаний).

Основні типові несправності:

Основні несправності флешок буває дуже різні, в таких випадках допоможе програма відновлення usb flash. в більшості з випадків.

PCB - багатошарова друкована плата на якій встановлюються всі елементи флеш.

Типові несправності: неякісна пайка, внутрішні обриви провідників при механічному пошкодженні, удар, вигин. Симптоми: нестабільна робота флеш.

USB роз'єм - неякісна пайка контактів. Симптоми: флеш періодично не визначається.

Стабілізатор - конвертує і стабілізує напругу надходять з комп'ютера в напругу необхідне для роботи контролера і флеш пам'яті. У деяких моделях флешок відсутня або вбудований в контролер. Симптоми: флеш не визначається зовсім, або видно в системі як непізнане пристрій. Часто виходить з ладу при переполюсовке USB роз'єму.

NAND мікросхема - незалежна пам'ять. Симптоми: пошкодження окремих блоків пам'яті (бід блоки) у зв'язку зі старінням або з інших причин, неможливість запису або читання, лікується переформатуванням фірмовою утилітою зі зменшенням загального розміру флеш.

Контролер - мікросхема управління NAND пам'яттю і передачі даних. У ній зберігаються дані про тип мікросхеми NAND-пам'яті, виробника і інша службова інформація необхідна для функціонування флеш накопичувача. Симптоми: флеш визначається як невідомий пристрій, нульовий або занижений обсяг флеш пам'яті. Часто виходить з ладу при «гарячому» витяганні флеш. Зазвичай допомагає перепрошивка контролера фірмовими утилітами.

Кварцовий резонатор - формує опорну частоту для функціонування логіки контролера і флеш пам'яті. При поломці (що буває вкрай рідко), флеш не визначається в системі або визначається як "невідомий пристрій".
