Пристрій струменевих картриджів hp з головкою, їх поломки

Щоб розібратися в причинах несправностей друкуючих струменевих картриджів HP, потрібно знати, як вони влаштовані і працюють.

пристрій картриджа

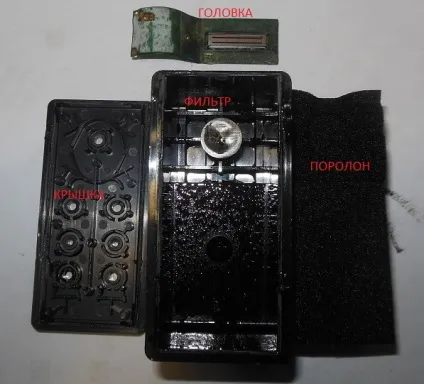

Розібравши чорний струменевий картридж HP, бачимо. що він складається з корпусу, закритого кришкою з вентиляційними отворами, поролону, фільтра тонкого очищення і головки з дюзами і контактами.

Поролон служить для утримання чорнила, щоб вони не виливалися з картриджа. Чорнило надходять з поролону в головку через фільтр тонкого очищення. Під фільтром знаходиться невелика місткість друкуючої головки з каналами.

Сам фільтр являє собою тонку металеву сітку.

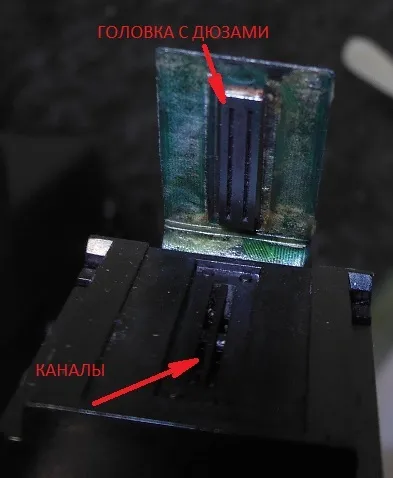

Сама головка розташовується внизу картриджа за невеликою ємністю з каналами: вона складається з приклеєною плати з контактами, шлейфом і власне самої термоелектричної частини з дюзами і термоелементами.

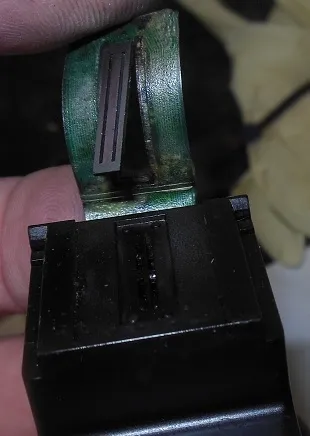

Сигнали управління через контакти на шлейфі передаються на термоелементи через тонкі провідники та контакти на тонкій частині головки. Здебільшого електрична несправність головки буває викликана обривом з'єднання між шлейфом і голівкою. На нижньому малюнку видно обрив всіх провідників на одній стороні головки. Будь обрив може привести до несправності головки.

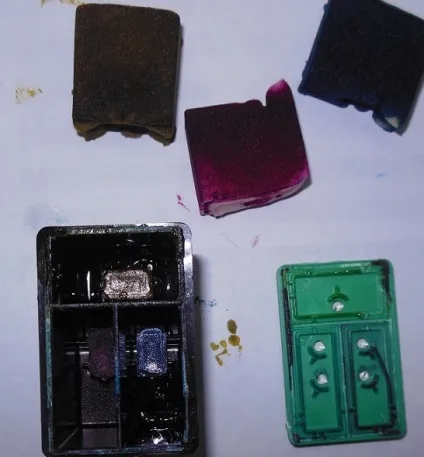

Кольоровий картридж складається з трьох відсіків з різними кольорами. Чорнило різних кольорів надходять до відповідних канали кольоровий друкуючої головки.

Несправності картриджів HP

Несправність друкувального струменевого картриджа може статися через проблеми з будь-яким з компонентів.

1. Електрична несправність картриджа (струменевий принтер або не бачить картридж, або повідомляє про його несправності) може відбутися або унаслідок обриву контакту між термоелементами і провідниками, або через коротке замикання. Несправність не усунено, потрібна заміна картриджа.

2. Вентиляційні отвори в кришці забиті. Через це виникає зворотне тиск, що перешкоджає надходженню чорнила в головку.

3. Поролон засох, чорнило через нього не можуть потрапити в головку. Потрібно промивка поролону.

4. Фільтр тонкого очищення не пропускає чорнило, або погано пропускає. Можна спробувати промити фільтр, але це не завжди можливо.

5. Канали забиті засохлими чорнилом. Потрібно чистка.

6. Дюзи (сопла) засохли в голівці. Потрібно чистка.
