Зазвичай при конструюванні розеток використовують модульний метод. При цьому розробники конструюють механізм розетки як окремий вузол. Він може встановлюватися для будь-яких типових приладів. Декоративний модуль при необхідності можна легко змінювати.

Тут ви будете слідувати тільки зі своїх смаків або інтер'єру. У вас не виникне необхідності проводити заміну механізму. Це досить зручно, так як механізм можна буде закріпити на несучій стіні.

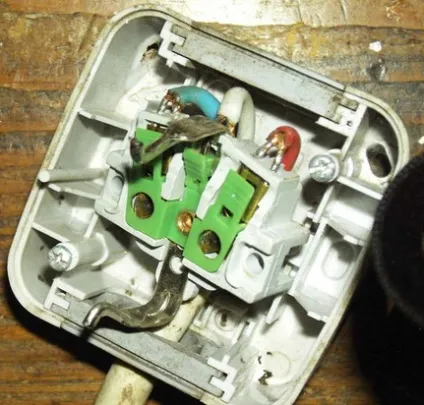

пристрій розетки

Пристрій розетки також включає в себе виготовлення функціонального модуля і декоративних деталей, які виготовляються зі спеціальної пластмаси. Пластмаса буде хорошим діелектриком. Вона має наступні характеристики:

Має досить високу міцність.
Вона не піддається горінню.
Не міняє свій колір.
Чи не піддається до руйнувань під впливом ультрафіолетових променів.

Пристрій розетки може бути різним. В Європі замість пластмаси виробники використовують ABS-пластик. Фарфор тут використовувати не можна, так як він є ненадійним діелектриком.

Будь електроприлад, який має шнур і вилку можна підключити до електроенергії. Для цього вам буде досить просто вставити вилку в розетку. Це підключення буде правильним тільки в тому випадку коли при протіканні струму контактів не будуть грітися. Це все можна буде забезпечити в тому випадку, якщо електроди надійно будуть контактувати зі штифтами, які розташовуються в вилці. Кожен з електродів повинен виготовлятися у вигляді приймального гнізда.

Пристрій розетки передбачає в собі конструкцію прийомних гнізд і матеріали за допомогою яких ця конструкція буде створюватися. Лідируючі компанії зазвичай випускають пристрої, які допускають 5 тисяч циклів. Це рівнозначно тому, що розетку можна використовувати протягом 6 років.

Пристрій розетки включає в себе прийомні гнізда, які повинні з'єднуватися з проводами. На сьогоднішній день в сучасних пристроях ці сполуки виконують не окремою деталлю. Тут система розетки включає в себе монолітні пластини, з яких потім виготовляють приймальне гніздо. Завдяки цьому ви зможете уникнути додаткових з'єднань, які можуть виявитися небажаними для пристрою розетки.

Розетка буде надійною тільки в тому випадку, якщо вона буде мати якісні з'єднання проводу з клемами. При цьому електричний контакт буде мати високу надійність. Клеми повинні міцно утримувати дроти і не дозволяти їм вискакувати.

На сьогоднішній день найбільш надійними вважаються клеми, які мають гвинти. Тут дроти будуть закріплюватися за допомогою гвинтів. Головною перевагою є те, що завдяки щільному затиску проводу вони будуть забезпечувати для нього надійне кріплення. Для того щоб в подальшому запобігти ослаблення затиску необхідно на гвинти в клеми одягати захисні шайби. Вони зможуть запобігти довільне вискакування дроти.

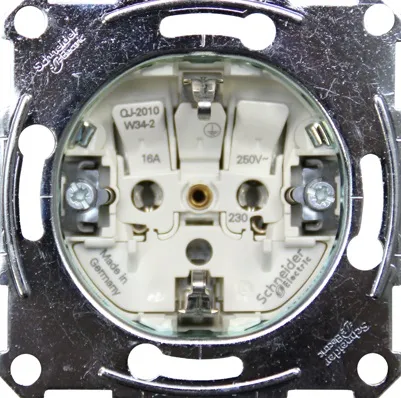

Затискні клеми в розетці

Зазвичай пристрій розетки передбачає використання пружинного клеми. Основна їхня перевага полягає в тому, що вони значно полегшують роботу при підключенні проводів. Розумні розетки також мають у своїй конструкцію пружинну клему. Для підключення проводу вам досить оголений кінець дроту просто вставити в отвір на корпусі. Пружина, яка знаходиться всередині клеми, зафіксує провід і притисне його до токонесущим деталей. У цьому механізмі складно буде контролювати силу затиску. Якщо він послабшає ще на стадії монтажу, тоді в подальшому ви не зможете цього помітити.

умови монтажу

Досить часто трапляється, що умови монтажу змушують електриків кріпити до однієї клеми не один, а два дроти. Завдяки цьому в пружинних клемах було передбачено два посадочні місця для проводів. При приєднанні проводів попарно необхідно стежити, щоб їх діаметри були однакові. Якщо вони і будуть відрізнятися, то незначно. Якщо цього не зробити тоді ваш кабель може погано зафіксуватися. Наприклад, вам складно буде затиснути дріт з перетином в 1,5 мм, ² якщо одночасно ви намагаєтеся підключити в 2,5 мм².

Багатьом напевно відомо, що для підключення приладів потрібно два одножильних або один двожильний провід. Саме тому кожна розетка повинна мати дві ізольовані клеми. Саме тому кожна розетка має не менше двох ізольованих клем. Якщо ваша проводка має три жили тоді в неї включено ще й заземлення. Якщо у вашому будинку виконана така проводка, тоді вам краще використовувати розетки, які мають заземлення. За правилами безпеки все електроди необхідно розташовувати в конструкції пристрою. Це необхідно для того, щоб заземлюючі електроди на вилці приходили в зіткнення раніше, ніж штифти вилки увійдуть в контакт.

Зазвичай це дві металеві пластинки, які дуже схожі на штифт від мережевої вилки. Електроди зазвичай з'єднуються з клемою, до якої підключають заземлення проводу електропроводки. Монтаж розетки на кухні може трохи відрізнятися від звичайного.

Технічні характеристики електричних розеток

Найважливішою технічною характеристикою є допустимий електричний струм і напруга. Для того щоб струмонесучі деталі пропускали струм з мінімальним виділенням тепла необхідно при виробництві використовувати спеціальні сплави. Для їх виробництва виробники використовують сплави, в яких міститься 60% міді. Електропровідність цих сплавів досить висока і дозволяє проводити струм без перегріву. Ці сплави також набагато твердіше чистої міді і мають пружністю.

При підключенні електроприладів вам підійдуть будь-які розетки. Тільки для електричної плити може знадобитися інша розетка. Зазвичай плити підключають без розеток через клемні коробки.
