Пристрій покрівлі з м’якої черепиці технологія, основні вузли

Гнучка черепиця тим хороша, що її може укладати одна людина, навіть без помічника. Це можливо завдяки легкій вазі деталей, званих гонтом, і невеликим розмірам. Найбільший розмір гонту - довжина, що дорівнює одному метру. Пристрій покрівлі з м'якої черепиці, технологію укладання якої ми будемо розглядати в цій статті, досить проста справа, якщо строго дотримуватися інструкції і рекомендації виробника купленої бітумної черепиці. Головне при будівництві даху - підготувати максимально рівну поверхню, на яку м'яка черепиця буде укладатися.

Підстава для м'якої черепиці

Крокви під м'яку покрівлю робляться так само, як під будь-який інший покрівельний матеріал. А ось решетування потрібна двошаровий. Перший шар - для додання жорсткості - робиться з обрізної дошки. Другий - для створення рівної поверхні - робиться з вологостійкої фанери або плити ОСП. Пристрій покрівлі з м'якої черепиці може виконуватися по-різному. Якщо дах робиться над будовою, де не передбачено її утеплення, то вузли покрівельного «пирога» будуть виглядати так:

Шар м'якої черепиці.
Підкладковий килим.
Вологостійка плита ОСП або фанера.
Решетування з обрізної дошки.
Крокви.

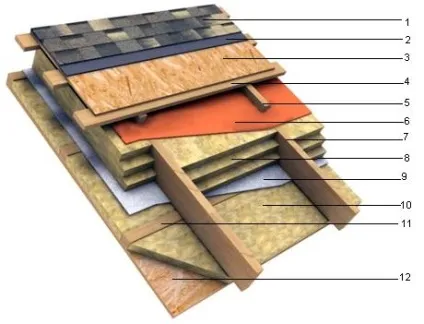

«Пиріг» утепленій даху, під якою буде облаштовуватися мансарда або просто теплий горище, буде таким:

М'яка черепиця.
Підкладковий килим.
ОСП або фанера водостійкі.
Обрізна дошка.
контробрешетування
Гідроізоляція.
Крокви.
Утеплювач.
Пароізоляція.
Шумоізоляція або додатковий шар утеплювача.
Решетування для внутрішньої обшивки.
Внутрішня обшивка.

Внутрішня обшивка виконується зазвичай листами гіпсокартону з подальшим обклеюванням шпалерами. Але, на смак забудовника, її можна виконати дошкою вагонкою, фанерою, плитами ДСП або ОСП ... Порядок робіт може бути різним. Якщо клімат або погода дозволяють, то, звичайно, зручніше починати з пароізоляції. Закріпити її внутрішньої обрешетуванням, укласти шар шумоізоляції і зашити все це внутрішньою обшивкою. Після цього спокійно укласти між кроквами утеплювач, натягнути гідроізоляцію і закріпити її контробрешетування. Далі все робиться так само, як і в разі холодної покрівлі. Монтується решетування з обрізної дошки, укладається плита ОСП або фанера, стелиться підкладковий килим і клеїться бітумна черепиця. Якщо літо дощове, то розумніше спочатку настелити покрівлю в такому порядку:

Гідроізоляція.
Контробрешетування.
Фанера або ОСП водостійкі.
Підкладковий матеріал.
Гнучка черепиця.

Після цього під захистом готової покрівлі можна робити будь-які роботи на горищі або в мансарді. Більш докладно технологія влаштування обрешітки для м'якої покрівлі розглядається в статті: Конструкція обрешітки під м'яку покрівлю.

Інструменти

Для роботи з бітумною черепицею потрібен досить простий набір інструментів:

Молоток.
Шнур.
Ніж.
Шпатель.
Ножиці по металу.
Рулетка.
Пістолет для нанесення герметика.
Покрівельні цвяхи.

Технологія укладання, порядок робіт

Купуючи бітумну черепицю, комплектуючі та витратні матеріали, найкраще підбирати їх так, щоб всі вони були від одного виробника. Так простіше буде слідувати рекомендаціям заводу-виготовлювача та влаштування покрівлі з гнучкої черепиці виявиться не таким складним, як видається на перший погляд. Та й складові покрівельного килима краще будуть «працювати» разом.

підкладковий килим

Підкладковий килим рекомендується стелити по всій поверхні покрівлі. Але якщо ухил ската більше 18 °, то є можливість трохи заощадити. При таких ухилах підкладковий матеріал можна укладати тільки по периметру даху - по карнизу, уздовж коника, уздовж торців ската, по зовнішнім вигинів покрівлі, навколо димових труб та вентиляційних виходів і в ендовах.

металеві планки

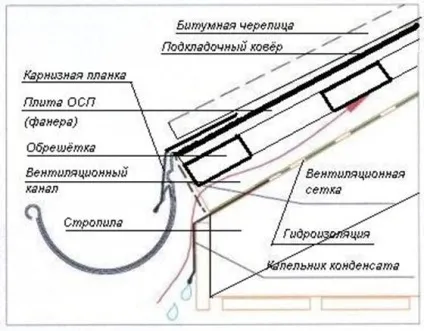

Повністю укомплектований вузол карниза утепленій покрівлі буде виглядати приблизно так:

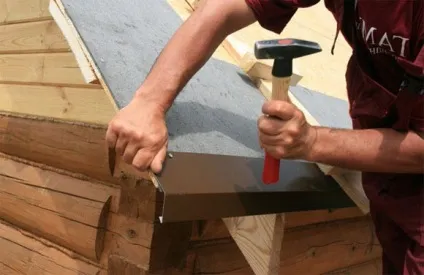

Планка крапельника монтується безпосередньо на балки крокв під шар гідроізоляції. Його завдання: захистити дерев'яні конструкції (крокви і вітрову дошку) від конденсату, що утворюється в вентиляційному каналі, і стікає по гідроізоляційному матеріалу вниз. Після укладання підкладкового матеріалу до карнизу прибивається кріплення для ринв, в які ці жолоби встановлюються. Потім по всій довжині карниза прибивається карнизна планка так, щоб її нижній край опинявся всередині жолоба. Таким чином вода, що стікає з даху, віддаляється в водостічну систему, не потрапляючи на дерев'яні конструкції обрешітки і на фанеру або плити ОСП. Якщо покрівля передбачається «холодної», а значить, гідроізоляції не буде, то і планка крапельника не потрібна. Водостічна система теж необов'язковий елемент. Тоді можна обійтися тільки карнизної планкою, яку в таких випадках іноді теж називають капельником.

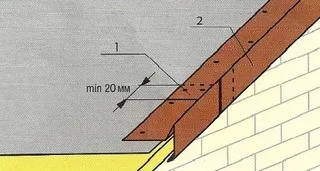

По торцях покрівлі, на фронтонах, починаючи від карниза, накладають торцеву або вітрову планку з напуском не менше 20 мм.

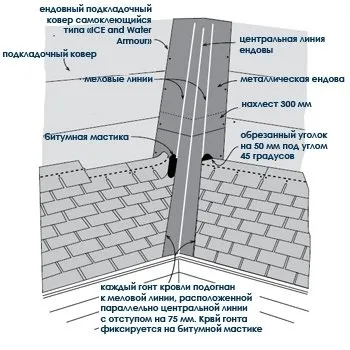

Як варіант, в розжолобках можна укладати не ендовий килим з того ж матеріалу, що і бітумна черепиця, а металеву ендову.

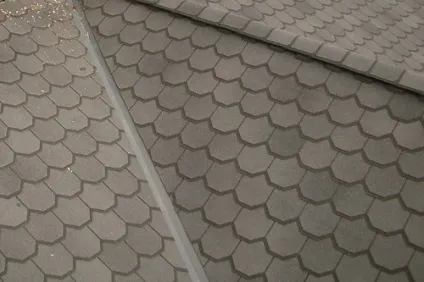

В натурі виглядати це буде приблизно так:

Монтаж гнучкої черепиці

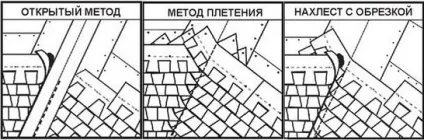

Якщо в конструкції покрівлі є ендови, то спочатку потрібно укласти ендовий килим або змонтувати металеву ендову. Після цього можна приступати до укладання основного полотна м'якої покрівлі. Монтаж бітумної черепиці починається з укладання карнизного ряду. Для цього використовується карнізно-конькова черепиця. Якщо її на момент покупки не було в продажу, можна використовувати рядове, обрізавши пелюстки. При укладанні м'якої черепиці слід керуватися рекомендаціями або інструкціями від виробника. У розжолобку бітумну черепицю можна укладати різними способами:

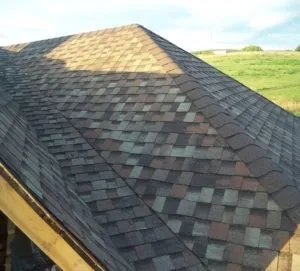

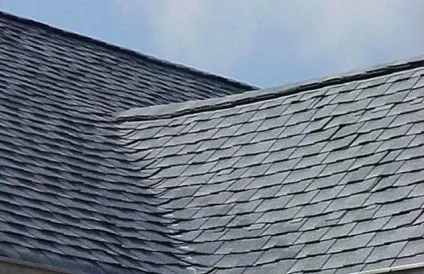

В результаті виглядати це буде приблизно так:
