Перемичкою називають конструктивний елемент стіни, який дозволяє не тільки перекрити отвір майбутніх дверей або вікна, але і буде нести певні навантаження. Як мінімум, це вага кладки, що зводиться над верхньою межею отвору, але при тому, що спирається на стіну плит перекриття, навантаження багаторазово посилюються.
Перемички збірні з бетону
Так як перемичка з цегли є досить складним з конструктивної точки зору архітектурним елементом, правильно зробити її своїми руками у новачка навряд чи відразу вийде. Їх влаштовують тільки над прорізами, що не перевищують двометрову ширину, і на стінах, які не несуть навантажень від перекриттів - адже по міцності на вигин вони не можуть скласти конкуренцію перемичках залізобетонним. Тому в приватному будівництві практично повсюдно, навіть на вузьких отворах, використовують саме їх.
В асортименті більшості заводів ЗБВ, є перемички для цегляних стін, що виготовляються за стандартом 948, що діє з 1984 року. Даний ГОСТ регламентує виготовлення з важкого бетону перемичок, спеціально призначених для будівель з цегли - і не тільки житлових, але і будь-якого іншого призначення.
Типи і параметри
Існує чотири типи перемичок для таких стін, і розрізняються вони за формою і розмірами. Для наочності наведемо скомпоновану у вигляді таблиці інформацію про те, як вони виглядають, і в яких ситуаціях застосовуються.
Зовнішній вигляд виробу
Даний вид перемичок нагадує за формою дерев'яний брус. Його перетин може бути квадратним, але якщо воно прямокутне, то висота більше, ніж ширина - наприклад: b-120 мм, h-220 мм. Тобто, в проектному положенні брусок повинен стояти на ребре.Едінственний варіант, де розмір b більше, ніж h - це 120 * 65 мм. Але він використовується тільки на несучих стінах. Варіацій довжини дуже багато: починаючи від 1030 мм, і закінчуючи 5960 мм.
Максимальна ширина перемичок типу ПБ становить 250 мм - а значить, їх застосовують тільки в тих випадках, коли товщина стін не перевищує довжину одного цегли.
Перемички даного типу призначені для стін, товщина яких починається від 1½ цегли. Вони завжди монтуються плазом, і відповідно, їх ширина більше висоти.А взагалі, по ширині тут всього 2 варіанти: 380 мм і 510 мм. Висота може бути 65; 140 і 220 мм. Максимальна довжина - 2980 мм.
Тут ми бачимо, що на відміну від двох попередніх варіантів, перетин у перемички-балки не прямокутна, а ступеневу. Виступаюча полку потрібна для того, щоб на неї могла спиратися плита перекритія.Общая ширина в перерізі становить 250; 380 або 510 мм - по товщині цегляних стін. Висота перемички і висота полки, так само, як і їх пропорції, значно варіюються. Довжина вироби мінімум 1550 мм, максимум 5950 мм.
По конфігурації, перемичка фасадного типу дуже схожа на ПГ. Різниця між ними полягає лише в тому, що на її торцях полку має виїмки. На кресленні - вид зверху і з торца.На ньому видно, що полку коротше самого виробу з кожного боку на величину «a» .Такая перемичка, змонтована на стіну, проглядається з фасаду - звідси і назва. Укорочена полку потрібна для того, щоб, щоб можна було перекрити отвір з чвертю.
Зверніть увагу! Брускові і плитні перемички взаємозамінні. Там, де, наприклад, потрібна одна плита 2ПП17-5, розмір якої становить 380 * 140 * 1680 мм, можна використовувати три бруска 2ПБ17-2. Вони мають таку ж висоту і довжину, відрізняється тільки ширина: 120 мм. Звичайно, ціна одного більшого вироби нижче, ніж сумарна вартість трьох штук меншого розміру. Але ситуації бувають всякі - наприклад: немає в наявності потрібних перемичок плитного типу.
Нюанси влаштування бетонних перемичок

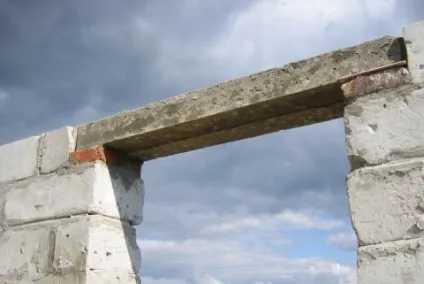

Технологія монтажу збірних ЖБ виробів гранично проста, а тому такі перемички над вікнами можна побачити набагато частіше, ніж будь-які інші. Для їх укладання в стіні повинен бути передбачений уступ шириною не менше 25 см з кожного боку прорізу. Тобто, перемичка по довжині завжди повинна перевищувати його ширину на півметра.
Все що потрібно для монтажу, так це автокран, який підніме бетонний брус або плиту, і опустить на опорну п'яту в стіні. На ній, як і при кладці цегли, перед установкою перемички розстеляється розчин. Горизонтальність положення конструкції вивіряється рівнем по нижній межі.

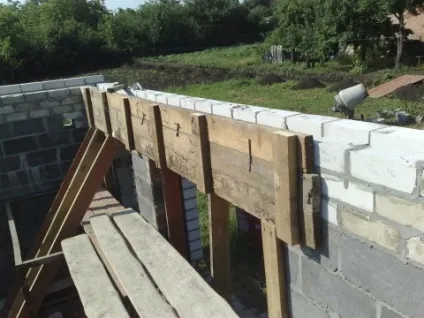

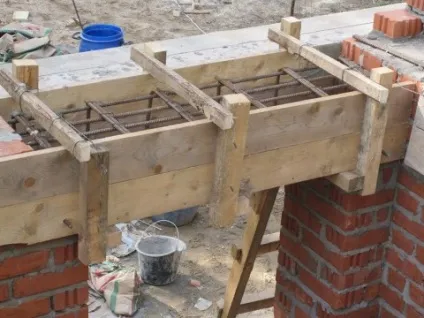

Іноді збірний варіант не виходить підібрати по ширині отвору, а для стін в 2,5 цегли, готові бетонні перемички і зовсім не випускають. У таких випадках, над прорізами встановлюють опалубку, в'яжуть з арматури каркас, і заливають перемички монолітним способом. Як це виглядає, добре видно на представленому вище прикладі. Тут показана звичайна знімна опалубка, але є й інші варіанти.
Наприклад, для заливки монолітної перемички можна використовувати бетонні або керамічні U-блоки, які використовують в якості незнімної опалубки. Вони за всіма параметрами відповідають звичайній перемичці, але мають порожнину, в якій укладається арматура і здійснюється заливка бетону.
Перемички з металу

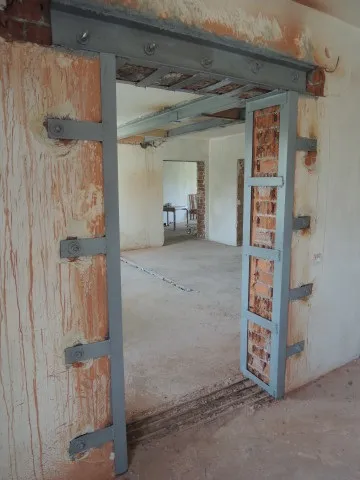

Іноді буває набагато простіше і дешевше встановити не залізобетонну перемичку, а металеву. Наприклад, якщо це дверний проріз, або вікно невеликої ширини. Коли стіни не товсті, або це просто цегляна облицювання, одного або двох швелерів, або куточків з широкою полицею, буває більш ніж достатньо.
Взяти, скажімо, каркасно-цегляний будинок, який ми бачимо на фото зверху. Тут кладка не несе навантажень від ваги будівлі - вони припадають на каркас, осередки якого і заповнює цегла.
Тут залізобетонна перемичка взагалі ні до чого, а викладати їх з цегли в багатоповерховому будинку, точно ніхто не буде. Це займає дуже багато часу, і до того ж, вимагає залучення мулярів з більш високою кваліфікацією.

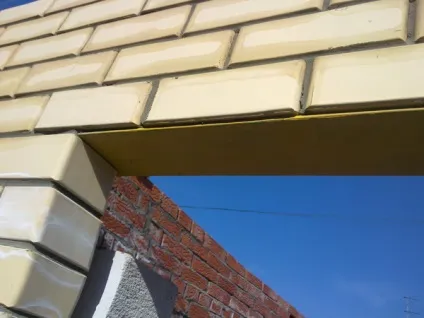

Гідність перемичок з металопрокату полягає в тому, що вони мають малу вагу, вартість, і завжди можна відрізати таку довжину, яку треба. І ще: перекрити металопрокатом проріз можна в таких випадках, коли ніяку іншу перемичку встановити неможливо. Наприклад: в стіні експлуатується будівлі вирізається новий, або розширюється старий отвір.
Важливо! Загостримо вашу увагу на те, що металеві перемички не влаштовують в стінах, на які спираються плитні перекриття. Там повинні бути тільки залізобетонні конструкції. В іншому, перемички в цегляних стінах, виготовлені з металопрокату - це дуже зручне і практичне рішення.
Так як метал має властивість згинатися під великим навантаженням, а кладка, яка буде над простінком, вельми важка, для перемичок влаштовують підпори. Опорні стійки і прибирають, коли розчин набере повну міцність, і кладка сама може нести власну вагу.
Підбір металопрокату під перемички, в проектах здійснюється на основі розрахунку, ну а приватники, які працюють «на око», повинні пам'ятати, що запас міцності ніколи не завадить.
Перемички з цегли

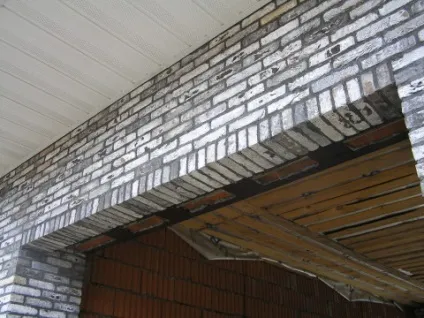

Перемички цегляні є не тільки конструктивним, а й цікавим архітектурним елементом будівлі. Нами було вже сказано, що їх можна застосовувати тільки там, де немає обпирання плит перекриття. Що стосується прорізів шириною понад два метри, на яких перемички з цегли зазвичай не роблять, то тут є чудовий вихід із ситуації.

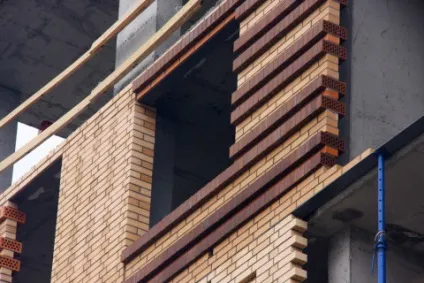

Не так давно на вітчизняному ринку будматеріалів з'явилися металеві консолі для пристрою цегляних перемичок. Як вони виглядають, ви можете бачити на фото зверху. Консолі зазвичай використовують при облицюванні будівлі цеглою.
Їх монтують до основної стіни по верху прорізу, а між собою з'єднують полицею. З неї звисають хомути, які закладаються в вертикальні шви між цеглинами, і фактично армують всю конструкцію. Консолі збільшують міцність перемички, і приймають на себе вагу вищерозміщеної кладки, що дозволяє перекрити і проріз будь-якої ширини.
Це поки ще нова технологія, і думаємо, що в маленьких містах і населених пунктах, такі консолі не завжди знайдеш. Тому традиційні варіанти пристрою цегляних перемичок поки ще ніхто не відміняв.
Конструкції цегляних перемичок
Існує всього чотири варіанти цегельних перемичок, що відрізняються за формою. Серед них рядові і арочні перемички, серед яких розрізняють клинчасті, лучкові і склепінні. Зведення рядових і аркових конструкцій має принципові відмінності.
Особливості рядових перемичок

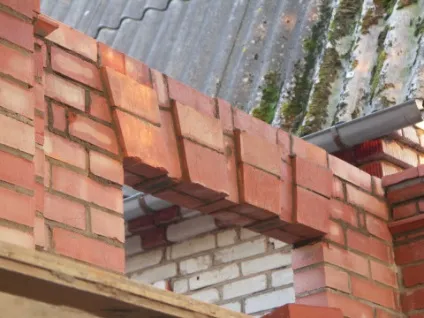

Найпростіші конструктивно - це перемички рядові. Вони викладаються з одинарного повнотілої цегли - іноді висотою в п'ять-шість горизонтальних рядів. Для влаштування такої перемички потрібно спорудити опалубку, підпирають тимчасовими стійками.
Виглядає це приблизно так. На дно опалубки викладають шар розчину і утаплівают в ньому три арматуріни діаметром 6 мм. Довжина стержнів повинна бути такою, щоб була можливість залишити вільні кінці. Це потрібно для того, щоб ними можна було обігнути найближчі цеглини в отворі.
Як і у випадку з навісними консолями, для цього можна придбати готову систему армування перемичок. Складається вона з рамок, арматурних прутів і сполучних деталей з трикутними зубами, загнутими під 45 градусів. Вони розташовані в шаховому порядку, що дає можливість якісно зафіксувати пруток.
Сама арматура оцинкована, що виключає можливість корозії металу. Рамки призначаються для того, щоб можна було на свій розсуд розширити арміруемую площа - це вже залежить від товщини стіновий кладки.
Цегляні арки в отворі

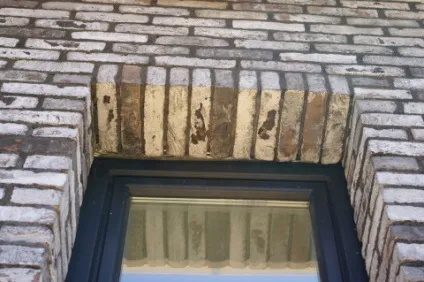

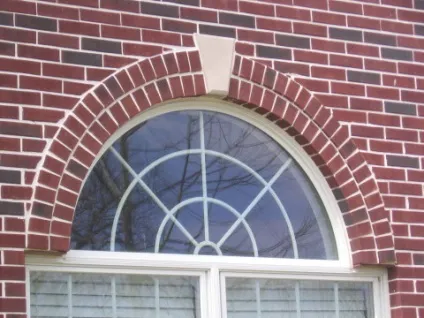

Даний вид перемичок цікавий вже тим, що викладають їх з цегли, має форму клина. Тобто, в перерізі він являє собою не прямокутник, а трапецію. Як він виглядає, і які має розміри, можна бачити на представленому фото.
Особливих розмірних варіацій тут немає - буває тільки, що ширина вужчої сторони становить не 45, а 55 мм. Як бачите, клиновий цегла відрізняється від цегли звичайного практично за всіма параметрами.
Викладають його теж з опалубки - тільки це не пряма конструкція, а криволінійний шаблон, завдяки якому перемичка прийме задану форму. Цегли укладають по розмітці, на вузький торець. Розмітка за шаблоном робиться для того, щоб розрахувати кількість клинів так, щоб їх вийшло непарне кількість.
Природно, при цьому потрібно враховувати товщину швів. Вони виходять різної товщини: знизу 0,5 см, зверху 2,5 см. Укладання цегли починають від країв перемички до центру, з невеликим нахилом для створення розпору. Завдяки клиноподібної формі цегли, з нього дуже зручно викладати арки різного типу.
Так як при їх викладенні цегла розташовується вертикально, то ряди в кладці вважають не як зазвичай, а по горизонталі. Непарна кількість елементів потрібно для симетрії: з боків однакові дуги - і один центральний (замковий) клин.
Дуже важливо, щоб при веденні кладки шви заповнювалися повністю, а інакше в перемичці може статися зсув елементів, що значно знизить міцність конструкції. Наостанок зауважимо, що для якісного зведення цегляних перемичок потрібна не просто інструкція в теорії, а хороший майстер-клас.
