пристрій нівеліра
Нівеліри в залежності від точності поділяються на високоточні, точні і технічні. Розглянемо глухий нівелір з циліндричним рівнем типу Н - 3, який відноситься до класу точних. Головною вимогою до таких нівелірам, є паралельність осі циліндричного рівня і візирної осі труби. Нівелір Н - 3 складається з верхньої частини, що несе зорову трубу - 6 з циліндричним - 7 і круглим - 3 рівнями, навідним - 11, елеваціонним - 4 і закріпним - 9 гвинтами, і нижньої, що представляє собою підставку з трьома підйомними гвинтами - 1 і притискною пластиною - 11 (рис.43).
Установка нівеліра в робоче положення проводиться таким же способом, як і перша перевірка теодоліта, але виправлення рівня проводиться елеваціонним гвинтом.
ZZ1 - вертикальна вісь обертання нівеліра;
VV1 - візирна вісь зорової труби;
UU1 - вісь циліндричного рівня;
ОО1 - вісь круглого рівня.
На малюнку 39 зображено взаємне розташування осей.
Мал. 39 Розташування осей нівеліра
На малюнку 40 зображені основні частини нівеліра.
1 - підйомні гвинти
3 - круглий рівень
4 - елеваціонний гвинт
6 - зорова труба
7 - циліндричний рівень
9 - закріпний гвинт
10 - установча притискна пластина
11 - наводить гвинт
Вісь круглого рівня ОО1 повинна бути паралельна осі обертання нівеліра ZZ1 (ОО1 || ZZ1).
Обертанням підйомних гвинтів призводять бульбашка рівня на середину і повертають його на 180 °. Якщо умова виконана, бульбашка рівня залишиться на середині. При догляді бульбашки рівня - одну половину відхилення від середини виправляють обертанням підйомних гвинтів (в будь-якому порядку), а іншу половину - виправними гвинтами рівня. Ці дії повторюють до виконання умови.
Візирна вісь труби повинна бути паралельна осі циліндричного рівня (VV1 # 9524; UU1). (Головна умова).
Ця умова виконують подвійним нівелюванням способом «вперед». Для цього закріплюють кілочками лінію АВ (рис.41) довжиною 50-60 м. Нивелир встановлюють так, щоб окуляр зорової труби знаходився над точкою А, і вимірюють висоту приладу i 1. елеваціонний гвинтом ретельно приводять бульбашку циліндричного рівня в нуль-пункт і беруть відлік по рейці, встановленої на точці В. Якщо візирна вісь не паралельна осі рівня I1 М1. то замість точки М1 візьмемо відлік b1 в точці N1.
Рис.41 Головна умова нівеліра
Потім нівелір і рейку міняють місцями (ріс.42), вимірюють висоту приладу i2 і беруть відлік b2 по рейці в точці А.
Величину Х, отриману впливом не паралельно візирної осі і осі рівня, обчислюють за формулою:
Якщо Х по абсолютній величині не перевищує 4 мм, умова вважають виконаним. Якщо умова порушена, обчислюють правильний відлік по рейці - Bо. Як випливає з малюнка 15, цей відлік дорівнює:
Для юстування, елеваціонним гвинтом, наводять середню нитку на цей відлік. Виправними гвинтами циліндричного рівня приводять пухирець рівня в нуль-пункт. Після юстування повірку повторюють до повного виконання умови:
Ріс.42 Головна умова нівеліра
Горизонтальна нитка сітки повинна бути перпендикулярна основний осі нівеліра.
За круглому рівню приводять основну вісь нівеліра в прямовисне положення. Помічають будь-яку точку на середній лінії сітки ниток в одному з кутів поля зору труби і повертають верхню частину приладу по азимуту. Якщо спостерігається точка в протилежному кутку поля зору труби не зійшла з нитки, умова виконана. Якщо умова порушена, послаблюють кріпильні гвинти і пластину з сіткою ниток повертають до суміщення з траєкторією руху точки спостереження.
Для технічного нівелювання застосовують рейки різних типів. Найчастіше використовують рейки дерев'яні складні РН3 довжиною 3 м. На рейці нанесені сантиметрові розподілу з цифровими позначеннями. Ділення і цифри на одній стороні чорного, а на іншій - червоного кольору. Нижня частина рейки закінчується металевою п'ятою.
На чорній стороні рейки нуль збігається з п'ятою. На червоній стороні поділу починаються з іншого числа (4687, 4698, 4787, 4798 і т.п.). На рейки наносять сантиметрові розподілу. Кожен дециметр підписують, а сантиметрові розподілу для полегшення відліку об'єднують в групи по 5 см.
Відліки по рейці беруть по середній горизонтальній нитки з точністю до 1мм. Спочатку відраховують дециметр і сантиметри, потім на око міліметри. Так як зображення в трубі перевернуті, відліки беруть зверху вниз.

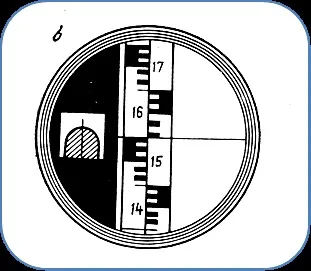

Оптична система, поміщена в коробці рівня, передає зображення кінців бульбашки безпосередньо в полі зору труби, що дозволяє одночасно спостерігати за рейкою і рівнем (рис.43).
У момент взяття відліку по рейці кінці контактного рівня повинні бути суміщені.
