Пристрій мансардного даху будинку конструкція, види, варіанти

Будинок з мансардним дахом вигідно відрізняється від інших будівель своєю красою і незвичністю. Архітектурні включення у вигляді балконів, цікавою геометрії вікон, оригінальна покрівля привертає увагу, але не тільки це є безперечною перевагою. Пристрій мансардного даху, це додаткова житлова площа, корисні квадратні метри для комфортного життя.

Наскільки вигідна мансардний дах

Мансарда, житлове приміщення на горищі. створене фантазією французького архітектора Масара для численних студентів, ремісників, обслуги, наводнила Париж сімнадцятого століття. Використовуючи простір під типовою ламаним дахом, традиційної для архітектури того часу, Масар створив недороге житло, влітку в якому було нестерпно жарко, взимку холодно, але життєрадісні французи знаходили в цьому романтику. Скільки великих поетів прихистила мансарда, скільки знаменитих діячів.

Згодом романтизм мансардних осель втратив своє значення. Сучасні можливості будівництва дозволяють перетворювати мансардні конструкції в комфортабельне, повноцінне житло. Однак фінансово вигідним пристрій даху мансардного типу не назвеш. Вигода тільки в тому, що не потрібно зведення стін. Все інше - додаткові витрати:

1. Кроквяна конструкція складніше, об'ємніше, витратною буде пароізоляція, гідроізоляція і утеплення. Утеплювача потрібно набагато більше, наприклад, для середньої смуги нашої країни потрібно шар утеплювача в 200 мм на додаток до гідроізоляції і пароізоляції.

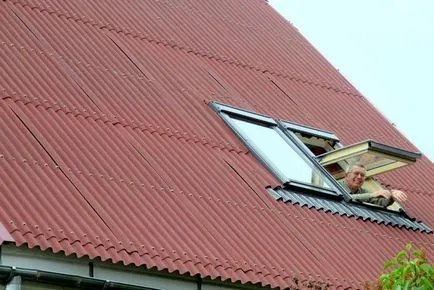

2. Набагато дорожче мансардні вікна. Вони ускладнюють рельєф даху, вимагають додаткових матеріалів, складного монтажу.
3. Не всі покрівельні матеріали можна використовувати. Недорогі профлист, металочерепиця, покрівельне залізо, не годяться для мансарди. Висока теплопроводів цих матеріалів потребує додаткового утеплення, але скоротити тепловтрати все одно буде проблематично. Також дані матеріали нітрохи не знижують рівень шуму, ніяка звукоізоляція не врятує від криків сусідів, якщо їх будинок розташований недалеко, все звуки, то, як барабанить дощ, завиває хуртовина, будуть проникати в мансарду, створюючи дискомфорт.

Порада! Покрівля повинна бути легкою. Використовуйте ондулін та інші рулонні матеріали. Гнучкі, слухняні вони допоможуть перекрити ламані скати, складну геометрію даху.

Загальновизнано, будівництво повноцінного другого поверху набагато вигідніше, незважаючи на це, будівництво будинків з мансардою дуже популярно. Романтика виявляється важливіше вигоди. Види будинків з мансардою надихають на створення власного красивого будинку. І все ж мансардний будиночок має переваги. Він легкий, можна заощадити на фундаменті, важкої будівельної техніки, оренда якої коштує недешево.

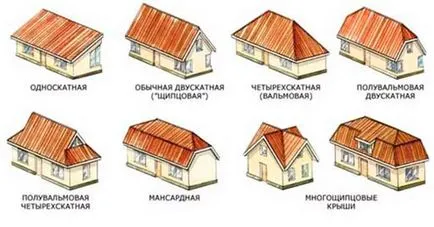

Різновиди мансардних дахів

Мансардний дах може бути споруджена в один або кілька рівнів. Можливостей для створення чудо даху безліч, проте, в будь-якому випадку види мансардних дахів мають чітку класифікацію:

• односхилий;
• двухскатная і її різновиди - щипцевій, ламана;
• чотирьохскатний і її різновиди полувальмовая, вальмовая.

Найбільш простими вважаються симетричні конструкції. Для кожного типу характерні свої переваги і недоліки.

Порада! Робіть проекти, ретельно розраховуючи навантаження на стіни і фундамент будівлі. Прораховуйте вітрову і снігове навантаження виходячи з кліматичних умов регіону.

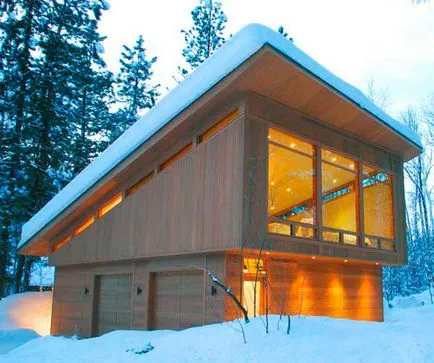

Односхила мансардний дах

Конструкція мансардного даху односхилого типу вважається простий в проектуванні і монтажі, дозволяє створити зручне житловий простір. Каркас конструкції даху складається з опори або мауерлата, опорою може служити верхня частина стіни, вінця, крокв та інших елементів.

При проектуванні особливо важливо розрахувати кут нахилу. Низький кут провокує серйозні навантаження від снігу, виникає ризик пригинання даху під вагою снігового шару, попадання вологи, псування утеплювача. Високий кут нахилу підсилює ризик деформації від вітрового навантаження. Оптимальним вважається кут в 35 ° - 40 °.

Такий вид даху зручний тим, що може використовуватися будь-який покрівельний матеріал, що здешевлює будівництво, відсутність коника знижує трудовитрати. Потрібно одне-два вікна. Зовнішність такого будинку досить нестандартна, оригінальна, приваблива. Внутрішній простір мансардного поверху невелика.

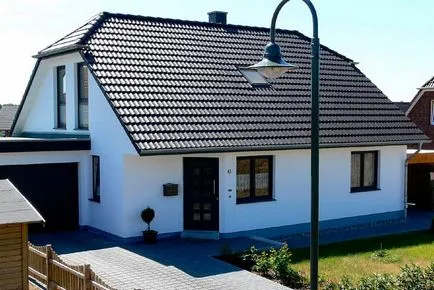

Двосхилий мансардний дах

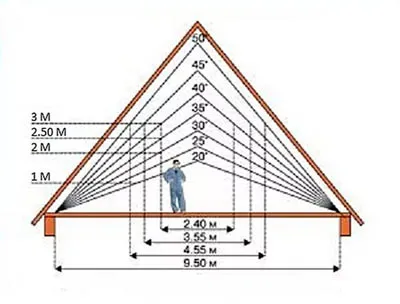

Крутизна конструкції покрівлі повинна мати показники 25 ° - 60 ° для створення в підпокрівельному просторі приміщень. Це найбільш поширений вид мансардного даху. При відносно невеликих вкладеннях на її пристрій дах дозволяє організувати ефективні житлові приміщення задовольняють вимогам комфорту. Утворені з боків простори не зручні в повсякденному використанні служать коморами, шафами для зберігання речей. При цьому види мансардних дахів двосхилим типу можуть бути симетричними і асиметричними.

Симетрична дах та, у якої коник розташований в середині, асиметрична, та, у якої коник щодо центру зміщений. Особливо складна в проектуванні та зведенні асиметрична дах, потрібні ретельні розрахунки навантаження, проведені професійним чином.

Порада! Якщо ви хочете зробити свій будинок оригінальним, прорахуйте можливості використання частини несиметричною двосхилим конструкції, точніше її виступає ската для створення навісу над терасою біля будинку. Яскравий прийом дозволить упорядкувати частину території за рахунок вартості даху.

Варіант двосхилим мансардного даху хороший тим, що під нею утворюється великий простір. Каркас даху такого різновиду це симетрична конструкція, яка спирається на мауерлат. Встановлювати мансардні вікна прийнято в площині ската, вікна потрібно щільно закривати в негоду, можливий монтаж вертикальних вікон, які вважаються більш практичними. Конструкція вальмовой мансардного даху вимагає використання прямих крокв, кут каркаса починається з коника, монтаж справа не проста, але при правильному розрахунку великої складності не представляє.

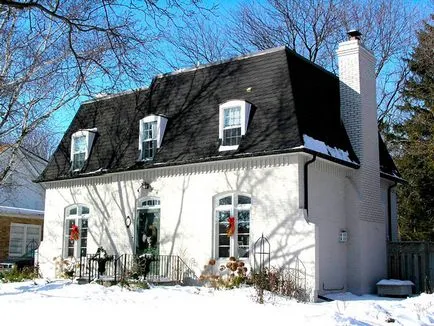

Ламана двосхила мансарда складається з двох розташованих під різними кутами площин. Конструкція вимагає використання масивних крокв. Сама кроквяна система складніше, монтаж її вимагає певних навичок і знань. Найбільш часто застосовують варіант з виносом крокв за стіну. Це дозволяє захистити примикання до стіни від опадів. Цей тип каркаса найбільш поширений при будівництві приватних будинків, використовується для надбудови гаражів і інших допоміжних домашніх приміщень.

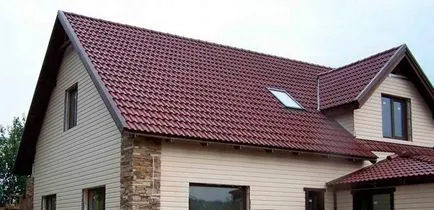

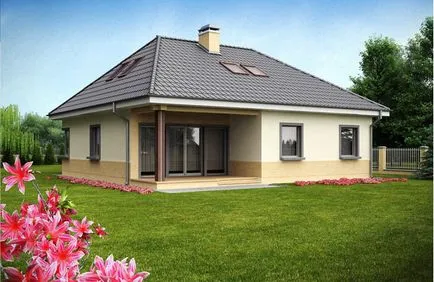

Мансарда з чотирьохскатним дахом

Пристрій мансарди з чотирьохскатним дахом набагато складніше, обов'язковим є точний розрахунок, грамотний проект, схема кроквяної конструкції, дотримання технології. Ретельно вибирається покрівельний матеріал і елементи пирога утеплення.

Перевагами є стійкість до вітрового навантаження. Такий дах витримає ураган. За рахунок кріплення кутових ребер до опори коника створюється особлива жорсткість, що забезпечує тривалість експлуатації без деформацій. Звиси захищають стіни будинку від впливу опадів, попадання вологи, вітру. Вальмовая варіант чотирьохскатним даху вважається класичним. Особливість такого даху в тому, що її кроквяна конструкція одна з найдорожчих.

Вальмові і полувальмовиє конструкції ті, в які мають два ската, дві вальми. Ці конструкції хороші тим, що створюють просторі простору для мансарди, високі стелі, комфорт.

Порада! Простір під покрівлею посилює навантаження на стіни і фундамент, вимагає посиленої кроквяної конструкції. Залучення фахівців допоможе уникнути помилок в проектуванні, забезпечить довгу і благополучне експлуатацію будинку з красивою формою даху.

Мансарда буває дворівневою і однорівневої. Одна кімната може розташовуватися над іншою і з'єднуватися мансардного сходами. Можуть бути обладнані балконами і виносяться консолями.

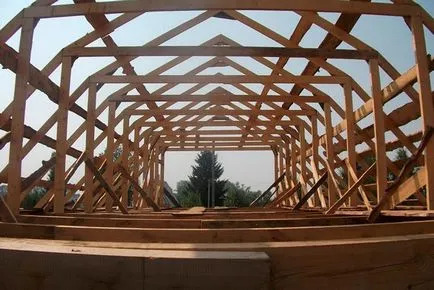

Кроквяний каркас - головний елемент мансардного даху

Основною відмінністю кроквяної каркаса мансардного даху. на який лягають скати в тому, що вона важка, плюс несе навантаження покрівлі, снігу, вітру, тому на його виготовлення йде міцна якісна деревина із залишковою вологістю 8%.

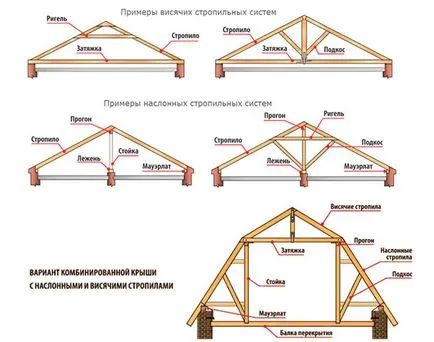

Бувають такі види конструкцій:

1. Висяча кроквяна система. коли опорою крокв є мауерлат і коник. Навантаження гаситься за допомогою верхніх і нижніх стяжок, при довжині ската понад 4-х метрів використовуються стійки, підкоси для надійного упору кроквяної ноги. Такий тип каркаса хороший тим, що всі його елементи припадають на невикористовувані зони мансарди, тому вивільняється багато простору для житлового приміщення.
2. Похилі кроквяна система встановлюється, якщо посередині мансарди є несуча стіна. Її використовують для посилення надійності опори крокв. Ще монтують конструкцію яка замінює мауерлат, лежень і стійки, на яких тримається коньковий прогін. Такий каркас потрібен для великих дахів, а також для важкого покрівельного матеріалу.

Є комбіновані конструкції, коли використовуються і висячі і наслонние крокви. Внутрішні елементи, балки, стійки можна використовувати в якості декору мансарди.

Вимоги, що пред'являються до будівництва мансарди

Мансарда - житлове приміщення, на її зведення поширюються вимоги будівельних норм, що пред'являються до житлових приміщень. Висота стель не може бути нижче 2.3-2.5 метра. Для дворівневої мансарди потрібно висота 5 метрів. У приміщенні повинно бути природне освітлення, є вертикальні вікна і вікна, вмонтовані в скат. Утеплення мансарди проводиться безпосередньо в скат даху і на фронтони. Не можна забувати про примусової вентиляції, її наявність також міститься в будівельних нормах.

Для каркаса використовується якісний брус, просушений, оброблений антисептиками, антипіренами. Його перетин визначається розрахунками передбачуваного навантаження. Для утеплення рекомендована мінеральна вата, пінополістирол і інші матеріали.

Пристрій мансардного даху дерев'яного будинку вимагає застосування екологічно безпечних легких матеріалів. Нутрощі кімнат обробляють деревом, використовують гіпсокартон і традиційні види обробки для мансарди.

етапи робіт

Вибір і розробка проекту найважливіший етап будівництва. Також необхідно провести експертизу, яка визначить, чи витримає будова навантаження від пристрою мансардного даху обраного виду для конкретного приватного будинку.

Порада! Звертайтеся до фахівців, тільки грамотні розрахунки обраного проекту гарантують стійкість даху. Прислухайтеся до їхніх порад щодо вибору покрівельного матеріалу, бруса і всіх інших елементів каркаса.

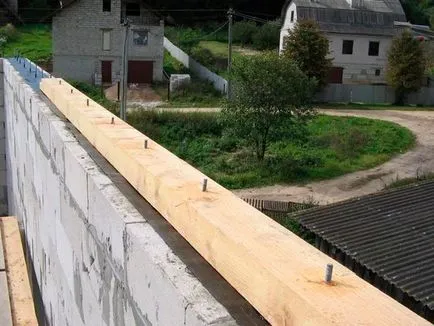

Безпосередні роботи з монтажу обраного варіанту для вашої мансардного даху починайте з пристрою мауерлата. Закріплюйте мауерлат металевими шпильками, скобами, дерев'яними нагелями до верхнього вінця. Не забувайте про гідроізоляцію. Монтаж мауерлата забезпечує з'єднання даху зі стінами, якісні роботи допоможуть запобігти зсув даху при вітрі.

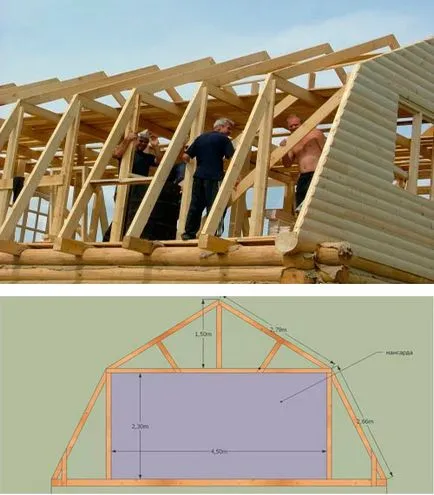

Потім приступайте до зведення опорної конструкції. Різні види мансард припускають різні технології зведення каркаса, але будь-який з них починається з укладання опор під стійки. Монтуються арки у вигляді літери «П», що складаються з двох стійок скріплених перемичкою. Крок арок залежить від кроку крокв.

Наступний етап - установка крокв. На мауерлат відзначається місце установки, починається монтаж з ближніх до фронтону крокв. Додатково місця з'єднання з мауерлатом фіксується дротом або спеціальними легкими опорами.

Потім настає черга обрешітки і покриття покрівлі. Утеплення, гідроізоляція та інші фінішні роботи завершують роботи по влаштуванню мансардного даху.
