Пристрій косарки КСФ-2

Косарка використовується для скошування природних і сіяних трав.

Коротка технічна характеристика.

Продуктивність за 1 годину основної роботи - 1,25 - 2,3 га.
Ширина захоплення - 2,1 м.
Робочі швидкості - 6 - 12 км / ч.
Середня висота зрізу - 60 мм (природні трави) і 80 мм (сіяні трави).
Крок пальців - 76,2 мм.
Ексцентриситет кривошипного механізму - 32 мм.
Агрегатується з тракторами, тяговий клас - 0,6; 0,9; 1,4.
Маса - 225 кг.

Загальний пристрій.

Косарка складається з рами, ріжучого апарату, тягової штанги, шатуна і приводу з механізмом підйому ріжучого апарату. Технологічний процес роботи - при русі косарки трава зрізається ріжучим апаратом і укладається на землю в покоси.

Рама косарки (рис. 5)

- служить для приєднання косарки до навісного пристрою трактора. Складається з рами 1, транспортного крюка 2 і прута 3, стійки 4, осі навішування 5, стійок передньої 8 і задньої 9.

Рис 2. Тяговий штанга з шарніром черевика і пристроєм нахилу.

Тягова штанга (рис. 2)

- служить для з'єднання ріжучого апарату з рамою косарки. Складається з наступних основних складальних одиниць: кронштейна 1, тягової штанги 2, рифлених сектора 5 і шайби 4, кронштейна 6, шарніра черевика 7 і ексцентричної втулки 8.

Ріжучий апарат (рис 1)

- призначений для зрізання трави. Складається з пальцевого бруса 14, головки ножа 1, направляє головки ножа 2, кришки головки ножа 3, внутрішнього черевика 4. відвідного прута 5, зовнішнього черевика 6, польовий дошки 7 з стеблеотводи, пальця 8, вкладиша пальця 9, сегмента ножа 10, притиску ножа 11, спинки ножа 12 і пластини тертя 13.

Рис 1. Ріжучий апарат косарки з розрізом по пальцю.

Технологічний процес
- при русі ріжучого апарату трава потрапляє між його пальцями, леза сегментів притискають траву до ріжучих крайок протиріжучими пластин пальців і зрізають її. Зрізана трава перевалюється через пальцевий брус і лягає на землю в прокошування. Відвідної пруток відводить зрізану траву від головки ножа. Польова дошка з стеблеотводи звільняє місце від зрізаної трави для подальшого проходу внутрішнього черевика і правих коліс трактора.

регулювання:
Положення пальців на пальцевому брусі - протиріжучими пластини пальців повинні розташовуватися в одній площині, щоб полегшити установку необхідного зазору в ріжучих парах.

Домагаються підгинанням пальця або постановкою регулювальних прокладок між пальцями і пальцевим брусом.

Допустиме відхилення не більше 0,3 мм.

Відстань між пальцями - має бути постійним і рівним 76,2 мм. Допустиме відхилення 3 мм.

Величина зазору між упорами (плічками) пальців - зазор не повинен перевищувати 0,3 мм. При більшому зазорі послаблюється кріплення пальців на пальцевому брусі, що веде до збільшення зазорів між сегментами і пальцями, в результаті чого погіршується якість зрізу трави. Це також може служити причиною поломки ножа або пальця. Усувають відтягненням упорів пальців без нагрівання.

Положення сегментів на спинці ножа - сегменти повинні розташовуватися в одній площині. Допустиме відхилення по вершинах сегментів не повинна перевищувати 0,3 мм. Регулювання досягається рихтуванням спинки ножа, сегментів.

Положення сегментів ножа щодо пальців - зазор між ріжучими крайками сегментів і пальців повинен бути по вершинах сегментів 0 - 0,3 мм, а по підставі їх 0,3 - 1,0 мм.

При малих зазорах відбувається передчасний знос сегментів і протиріжучими пластин пальців, підвищується опір переміщенню ножа в пальцевому брусі, що в свою чергу веде до поломки деталей ріжучого апарату і механізму його приводу.

При великих зазорах відбувається погіршення якості зрізу, що може стати причиною збільшення висоти зрізу і недобору врожаю трави.

Домагаються необхідних зазорів підгинанням пальців. Зазор по підставі сегмента часто зменшується до неприпустимого значення через зношування пластин тертя. В цьому випадку пластини тертя повертають на 180 град. (Якщо вони оборотні) або замінюють новими.

Положення направляючої головки ножа - зазор між п'ятою головки ножа і спрямовуючої не повинен перевищувати 0,3 мм. При більшому зазорі на поверхні поля у внутрішнього черевика залишаються незрізаною стебла трави. Регулюють за допомогою прокладок.

Положення притисків ножа - зазор між притисками і сегментами не повинен перевищувати 0,3 мм. При більшому зазорі погіршується якість зрізу рослин, а при упорі притиску про сегмент передчасно зношуються їх робочі поверхні і підвищується опір переміщенню ножа в пальцевому брусі. Регулюють підгинанням шкарпеток притисків або за допомогою регулювальних пластин, що встановлюються між притисками і пластинами тертя.

Положення пластин тертя - пластини тертя повинні стосуватися сегментів. Домагаються підгином їх або за допомогою прокладок, що встановлюються між пластинами тертя і пальцевим брусом. Допустимий зазор не більше 0,3 мм. Пластини тертя повинні стосуватися заднього торця спинки ножа. Регулюють зміщенням пластин тертя за рахунок збільшеного діаметру отворів під болти кріплення. При наявності зазору погіршується якість зрізу рослин і можлива поломка спинки ножа в цьому місці через появу втомних явищ внаслідок багаторазових перегинів.

Центрування ножа - в крайніх положеннях ножа середини сегментів не повинні доходити до середини пальців з обох сторін на одну і ту ж величину, тому що хід ножа менше, ніж відстань між пальцями. Допустиме відхилення не повинно перевищувати + -3 мм. Порушення цієї умови веде до погіршення якості зрізу рослин з того боку пальця, куди сегмент не доходить на величину більшу, ніж належить. Домагаються зміною довжини шатуна.

Перебігаючи сегментів в сторону зовнішнього черевика не допускається, тому що при постановці ріжучого апарату в транспортне положення шатун стане в розпір і підняти вертикально пальцевий брус буде неможливо.

Винос зовнішнього черевика - в роботі ріжучий апарат повинен рухатися фронтально. Це досягається за рахунок виносу зовнішнього черевика вперед в межах 35 - 55 мм (по крайнім пальцях) при непрацюючій косарці. Тоді в роботі все мертві зазори в зчленуваннях механізму підвіски будуть обрані і ріжучий апарат розташується фронтально. Досягається зміною довжини розтяжки (шпренгелі), а також розворотом пальцевого бруса за допомогою ексцентрикової втулки.

Висота зрізу - задану висоту зрізу встановлюють за допомогою полозків, розташованих під черевиками. Полозок на внутрішньому черевику має ступінчасту, а полозок на зовнішньому черевику - плавну регулювання.

Нахил пальцевого бруса - пальцевий брус повинен перебувати в горизонтальному положенні, тому що з його нахилом погіршується рівномірність висоти стерні. Іноді вдаються до нахилу пальцевого бруса для досягнення мінімальної висоти зрізу або при косінні полягли стеблостою. Якщо пальці врізаються в землю, що часто спостерігається на нерівному полі, то нахил вниз зменшують. При скошуванні низького травостою, особливо на природних сінокосах, а також на вологій масі. зрізана трава часто накопичується на пальцевому брусі, особливо при русі вниз, що може привести до повторного зрізання стебел і навіть до забивання ріжучого апарату. У таких випадках нахил пальцевого бруса зменшують до меж, що запобігають скупчення на ньому маси.

Положення стеблеотводи - їх положення підбирають таким, щоб високі стебла через них не перевалювалися, а низькі у всіх випадках відводилися вліво. Це необхідно для того, щоб в смузі руху польовий дошки не виявилася зрізана трава, яка згодом буде прим'ята колесами трактора, що перекочуються по цій смузі, або потрапить під вплив головки ножа і призведе до забивання ріжучого апарату при наступному проході косарки. Регулювання виконують підгинанням стеблеотводи.

Мехнізм приводу ножа

- забезпечує зворотно-поступальний (коливальний) рух ножа.

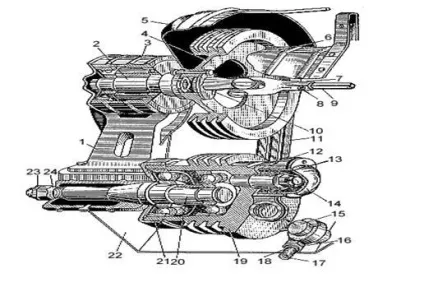

Складається з приводу і шатуна. Привід косарки (рис. 4) включає основні складальні одиниці: кронштейн коробки ведучого шківа 1, вал ведучого шківа 2, шків провідний 4, вилку карданної передачі 7, шліцьовій вал 9, клинові ремені 11, корпус головки шатуна 12 з пальцем ексцентрика 13, шків ексцентрика 19 і його вісь 20.

Шатун (рис.3) складається з різьбової втулки 1, труби 2, корпусу 3, пальця 4, шарнірного підшипника 5, наполегливої ​​кільця 6, втулки 7, манжети 8 і гайки 9.

Принцип дії - верхній провідний шків передачі наводиться в обіг від несинхронного вала відбору потужності трактора. При цьому ведений шків має кривошипний вал з ексцентриком, який і передає коливальні рухи ножа через шатун. При цьому Кліноременная передача є одночасно і запобіжним пристроєм для ріжучого апарату.

Встановлення та регулювання. Положення шатуна щодо ножа - в горизонтальній площині лінія шатуна повинна бути паралельна ножовий смузі. При появі непараллельности спостерігається биття ножа вперед-назад, що призводить до передчасного виходу з ладу деталей ріжучого апарату і механізм приводу ножа. Регулювання виконують зміною довжини розтяжки (шпренгелі) і за допомогою ексцентрикової втулки 8 (рис.2).

Ступінь натягу клинових ременів - при зайвому натягу ременів відбувається їх передчасний знос і можливі поломки ріжучого апарату і механізму приводу ножа при попаданні між сегментами і пальцями сторонніх предметів або при заривании ріжучого апарату в землю.

При слабкому натягу з'являється велика прослизання ременів, що призводить їх до передчасного виходу з ладу і до погіршення якості роботи ріжучого апарату через зменшення швидкостей різання. Тому ремені натягують можливо менше, але щоб пробуксовування їх на шківі було в межах норми, забезпечуючи нормальну частоту обертання кривошипного вала.

Підвищена температура шківів сигналізує про слабкий натягу ременя. Регулювання виконують шляхом натягу ременів за допомогою гвинта 2 (рис.6).

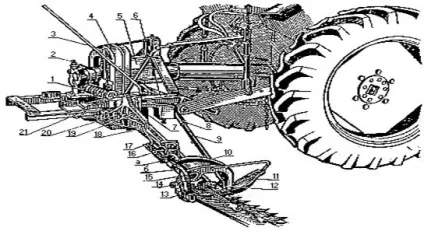

Рис 6. Механізм підйому ріжучого апарату косарки.

Механізм підйому ріжучого апарату

- забезпечує підйом ріжучого апарату для подолання перешкод на поверхні поля, а також для перекладу косарки в транспортне положення. Механізм підйому ріжучого апарату (рис.6) складається з основних складальних одиниць: пружини підйому 1, натяжної гвинта, важіль підйому 15, валика 16, гачка 17, штанги 18, важеля 19. Технологічний процес роботи - при включенні гідросистеми трактора через систему шарнірно з'єднаних важелів відбувається підйом ріжучого апарату.

регулювання:
Ступінь натягу пружини підйому - її натягують за допомогою гвинта настільки, щоб тиск на внутрішньому черевику було мінімальним, але в роботі він не повинен відриватися від поверхні поля. При слабкому натягу пружини на пухких ділянках поля черевик разом з ріжучим апаратом будуть зариватися в землю, що може стати причиною поломок деталей косарки. При зайвому натягу ріжучий апарат буде часом підніматися, що призведе до втрати вирощеної маси за рахунок підвищеної висоти зрізу. Тиск на грунт зовнішнього черевика - виконують обертання в ту чи іншу сторону важеля 15, що має різьбове вушко. Зазвичай вважається підбір довжини тяги важеля 15 зроблений правильно, якщо при підйомі ріжучого апарату внутрішній черевик буде відриватися від землі приблизно на 100 - 150 мм раніше, ніж зовнішній.

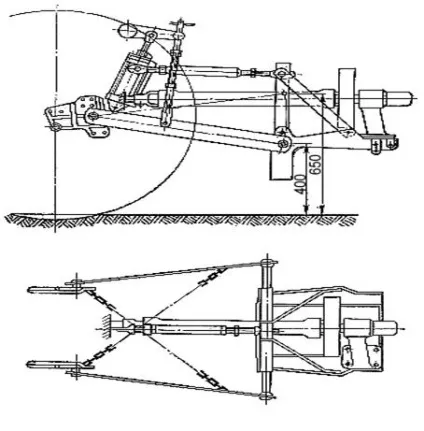

Навішування косарки на трактор (рис.7)

Косарка навішується на навісний пристрій трактора таким чином, щоб задні кінці поздовжніх тяг навіски знаходилися на висоті 400 мм від землі, а максимальний підйом був 650 мм. Центральна тяга навісного пристрою трактора з'єднується з вертикальною стійкою 4 рами (рис.5) за допомогою штиря. Поздовжні тяги навішування блокуються ланцюгом або тягами, щоб рама косарки не мала бічного зсуву щодо поздовжньої осі трактора. Регулюючи довжину центральної тяги трактора, встановити раму косарки так, щоб штир центральної тяги і вісь рами 10 (рис.5) розташовувалися на одній прямій, перпендикулярній землі.

Рис 7. Схема навішування косарки на трактор.

Правила техніки безпеки.

Щоб уникнути нещасних випадків при роботі з косаркою необхідно дотримуватися таких правил:

• Допускати до обслуговування косарки тільки трактористів, які вивчили конструкцію і правила її експлуатації.
• Не можна працювати на косарці без захисних кожухів. Пальці різального апарату при транспортних переїздах повинні бути закриті щитком.
• Перед пуском косарки в роботу стежити, щоб нікого не було попереду і біля машини.
• При зупинках агрегату включати вал відбору потужності трактора.
• Навішувати і знімати косарку з трактора, а також виробляти виправлення в косарці, регулювання і змащення можна тільки при заглушеному двигуні трактора.
• Очищаючи на зупинках ріжучий апарат від трави, а також під час заточування і зміні ножа, не торкатися руками до ріжучих частин.
• При підйомі ріжучого апарату для установки в транспортне положення не братися руками за пальці ріжучого апарату.
• Якщо косарка не працює і від'єднана від трактора, вона повинна бути поставлена ​​на наявні на ній стійки, а ріжучий апарат, щоб уникнути перекидання косарки, повинен бути опущений в робоче положення.
• При регулюванні механізму підйому або заміні його деталей необхідно попередньо звільнити від натягу пружину підйому.
