Пристрій фундаменту «шведська плита»

'Утеплений шведська плита' - це готовий чорновий підлогу першого поверху

УШП - це різновид монолітного фундаменту, яка характеризується низьким закладенням, наявністю внутрішніх інженерних комунікацій і додаткового утеплення. Головна відмінність цього методу полягає в тому, що все підстава покривається товстим шаром теплоізоляційного матеріалу, причому як збоку, так і знизу. Така технологія виключає можливість промерзання і руху грунту під будівлею. Крім того, безпосередньо в «шведську плиту» встановлюються системи опалення та інші інженерні комунікації. Загалом, УШП - це одночасно:

фундамент;
чорнову підлогу, який не потребує додаткової стяжки;
опалювальна система першого поверху.

Галузь застосування

Цей тип фундаменту підходить для експлуатації на наступних видах грунту:

Крім того, УШП можна використовувати на місцевості з високим рівнем грунтових вод або на похилих ділянках з перепадом висоти в межах майбутньої споруди не більше 25 см. Не рекомендується виконувати пристрій «утепленій шведської плити» на мулистих, заторфованних і грунтово-рослинних грунтах. Такий фундамент найчастіше застосовується при будівництві:

дерев'яних будинків (з колод або бруса);
будівель з SIP-панелей;
невеликих цегельних споруд;
будинків з газобетонних блоків.

Тобто ця технологія застосовується для неважких, невисоких будівель (максимум - триповерхових).

Гідності й недоліки

«Шведська плита» має безліч позитивних якостей. Наведемо всі переваги даної технології:

Монтаж конструкції займає відносно небагато часу - близько двох тижнів. Час установки в основному залежить від розмірів майбутнього будинку і досвіду людини, що виконує будівництво.
Відмінна теплоізоляція. Запобігає вбирання вологи стінами і, відповідно, утворення цвілі і грибка в будинку.
Будинок, побудований на базі УШП, не потребує великих затрат на опалення, так як фундамент обладнаний водяним теплою підлогою.
Можливість застосування практично на будь-якому грунті.
При влаштуванні фундаменту немає необхідності у використанні важкої спецтехніки.
Якщо ви маєте досвід проведення подібних будівельних робіт, то монтаж «шведської плити» можна виконати власноруч.

Втім, як і будь-який інший тип фундаменту, УШП має свої недоліки. Найбільшим з них є необхідність виконання максимально точних розрахунків. А це можуть зробити далеко не все. Ще один недолік - висока вартість матеріалів. Крім того, є ймовірність зіткнутися з труднощами в момент виникнення необхідності заміни або ремонту комунікацій.

вибір утеплювача

Екструдований пінополістерол - кращий утеплювальний матеріал для фундаменту

Зважаючи на особливості конструкції фундаменту вся навантаження від споруди доводиться на шар утеплювача. Тому до вибору теплоізоляційного матеріалу варто поставитися дуже серйозно. Він повинен бути максимально міцним і вологостійким. Для цих цілей експлуатується екструдований пінополістерол. Цей матеріал є екологічно чистим, не містить токсичних речовин, має відмінну тепло- і звукоізоляцію і має високу міцність на стиск і паронепроникністю. Крім цього, переваги пенополистерола полягають в наступному:

не виділяє шкідливих для здоров'я речовин;
не схильний до утворення тріщин;
матеріал є біостійким, тобто різна живність і мікроорганізми їм не «цікавляться»;
стійкий до розкладання;
має високу повітропроникність;
вогнестійкий.

Важливо: Марка пенополистерола, що закладається під плиту, не повинна бути нижчою за ту, яка встановлюється у бічних граней фундаменту. Так, в разі нерівномірного осідання буде знижено навантаження в місцях їх стиків.

Єдиним недоліком пенополистерола є низька стійкість до впливу хімічних сполук. Наприклад, при контакті матеріалу з ацетоном він ніби розчиняється, перетворюючись на в'язку субстанцію.

Розрахунок фундаменту

При розрахунку бетонної основи, виконуваної за технологією «утеплена шведська плита», необхідно визначити наступні параметри:

тиск майбутньої споруди на грунт;
тиск грунту при ефекті морозного обдимання;
міцність фундаменту.

Величину тиску будови на грунт можна визначити, розділивши загальну масу майбутньої будівлі на займану ним площу. Сила морозного обдимання для кожного типу грунту визначається за відомостями, наведеними в довідниках по будівництву. Що стосується показника міцності фундаменту, то він залежить як від особливостей конструкції, так і від якості використовуваних матеріалів.

Для визначення маси споруди потрібно скористатися проектом, розробленим фахівцем у своїй галузі. У плані повинні бути вказані всі дані: розміри конструктивних елементів, які використовуються матеріали та інше. При цьому також слід враховувати передбачувану снігове навантаження. Її величину можна дізнатися, відкривши відповідну довідкову літературу для вашого регіону. Після виконується розрахунок маси всіх елементів конструкції, а сума цих значень ділиться на площу основи фундаменту. Таким чином ви отримаєте величину питомої тиску будівлі на землю.

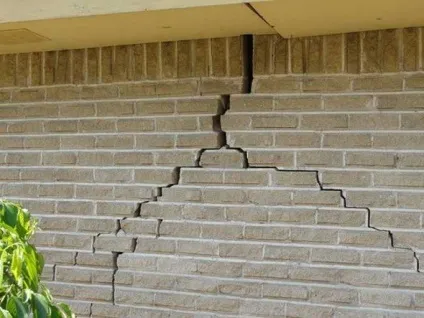

Наслідки морозного пученія грунту

Матеріали і інструменти

Відповідно до зазначених в проекті будинку параметрами фундаменту виконується розрахунок кількості матеріалів. Для зведення фундаменту «утеплена шведська плита» знадобляться:

пісок;
щебінь;
рулонний гідроізоляційний матеріал;
дошки товщиною в 50 мм або більше, бруски;
екструдований пінополістерол товщиною не менше 100 мм;
цвяхи, саморізи;
арматурні прути діаметром 10-12 мм;
розподільні хомути;
в'язальний дріт;
труби для теплої підлоги;
нейлонові стяжки.

Крім матеріалів, для роботи потрібні наступні інструменти:

нівелір;
вимірювальна рулетка;
будівельний рівень;
лопати;
болгарка, ножівка по дереву, канцелярський ніж;
молоток, шуруповерт;
плоскогубці, спеціальні гаки або пістолет для в'язки дроту;
бетономішалка.

Важливо: При влаштуванні фундаменту вкрай важливе дотримання параметрів використовуваних матеріалів. Так, не можна застосовувати арматурні прути меншого діаметра або цемент нижчої якості, ніж вказано в проектній документації. Зміна цих параметрів може привести до перекосу будівлі і утворення тріщин на стінах будинку.

Підготувавши необхідні для роботи інструменти, можна починати будівельні роботи.

Підготовка майданчика і прокладка комунікацій

Якщо на вашій ділянці спостерігається високий рівень грунтових вод, то потрібно обов'язково використовувати дренаж

Початковий етап будівництва фундаменту має на увазі підготовку ділянки. При зведенні фундаменту УШП слід спочатку подбати про підводі до майбутнього будівлі комунікацій, тобто виконати укладання труб каналізації, водопостачання, а також силових електрокабелів.

Важливо: Після закінчення процесу установки фундаменту «шведська плита» проведення через неї комунікаційних складових стане нездійсненним завданням.

Процес починається зі зняття верхнього шару грунту площею, трохи перевищує площу фундаменту. Глибина зняття ґрунту становить 40 см. Далі по периметру плити необхідно вирити траншеї для укладання дренажу.

Важливо: Пристрій системи осушення грунту вкрай важливо, якщо на вашій ділянці існує ймовірність підняття підземних вод або пучения.

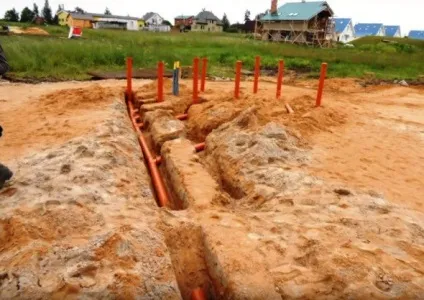

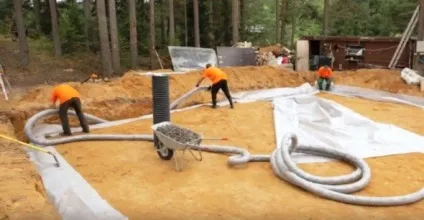

Укладання системи каналізації виконується на першому етапі будівництва

Підстава траншей під дренаж треба засипати піском. Після утрамбовки і зволоження висота подушки повинна складати 20 см. На пісок укладається шар геотекстилю з перехлестом в місцях стиків в 15 см і труби дренажної системи. Далі проводиться засипка котловану гравієм заввишки в 20 см і вирівнювання поверхні. Слідом за цим насипається ще один шар піску висотою в 15 см, який необхідно добре утрамбувати з проливкой води і вирівняти. На цьому етапі в глибину піщаної основи укладають всі вищезгадані інженерні комунікації. При цьому вони повинні бути зафіксовані за допомогою арматурних стержнів і пластикових стяжок.

Покрокова інструкція по установці УШП

Майданчик підготовлена, комунікації покладені, тепер можна перейти до пристрою фундаменту. Порядок дій виглядає так:

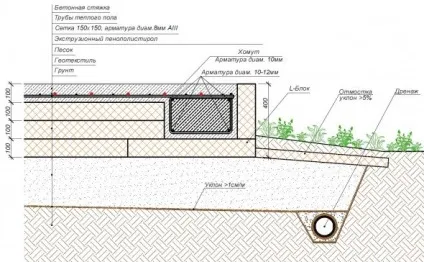

Установка опалубки. Конструкція повинна виступати над нульовим рівнем землі на 20-25 см. Опалубка складається з дощок, клинів і брусків. Спочатку збиваємо дошки в щити необхідної висоти. Для цього можна використовувати бруски, які також підходять для використання в якості розпірок. Ставимо щити по периметру і фіксуємо їх в нижній частині клинами і упорами. На піщану плиту, всередину опалубки, насипають шар щебеню висотою до 10 см.
Монтаж теплоізоляційного матеріалу. Товщина утеплювача, розташованого під бетонною плитою, повинна бути не менше 20 см, а у бічних граней - не менше 10 см. Тобто в горизонтальній площині слід укладати в два шари (ширина одного становить 10 см) з проміжною прокладкою з гідроізоляційного матеріалу, а у бортів опалубки - в один шар. При укладанні в утеплювачі слід виконувати вирізи під каналізаційні труби. Для цієї процедури використовуйте канцелярський ніж.
Наступний етап - установка армуючої сітки. Армування фундаменту виконується чотирма металевими прутами. Для їх фіксації використовуйте розподільні хомути перетином 6-8 мм і в'язальний дріт. Крок установки не повинен перевищувати 30 см.
Пристрій «теплого» підлоги і заливка бетонного розчину. Поверх арматурного каркаса встановлюємо вигнуті труби опалювальної водяної системи, фіксуючи їх за допомогою нейлонових стяжок. До речі, монтаж цієї системи можна виконати не тільки до заливки чорнового статі, а й після облаштування несучої бетонної плити. У першому випадку, при спільній заливці, ви значно заощадите час роботи. Друга ж технологія не змусить вас сильно переживати. Справа в тому, що навіть при самому незначному порушенні цілісності циркуляційної системи вам не доведеться зламувати всю несучу плиту. Буде досить зняти тонкий шар заливки, який вкриває труби теплої підлоги. При цьому на чорновий фундамент слід укласти додатковий шар теплоізоляції з нанесеними відмітками про місце розташування труб опалювальної системи. На завершення облаштування «теплого» підлоги виконується заливка магістралей особливої сумішшю, яка після застигання утворює чистової шар цокольного перекриття.

Галерея: Покрокове виконання робіт

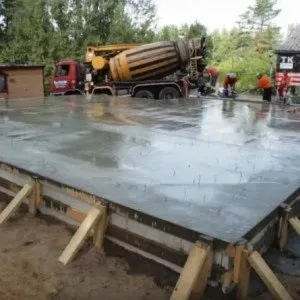

Після заливки фундаменту потрібно дати розчину повністю висохнути
