Пристрій дриля і прийоми роботи на ньому

технологія
5 клас

Зручно і швидко висвердлюють отвори на свердлильному верстаті. Свердлильний верстат відноситься до технологічних машин. Технологічні машини призначені для обробки різних матеріалів. Як і будь-яка технологічна машина, свердлильний верстат складається з трьох основних частин: двигуна, передавального механізму і виконавчого механізму (рис. 139).

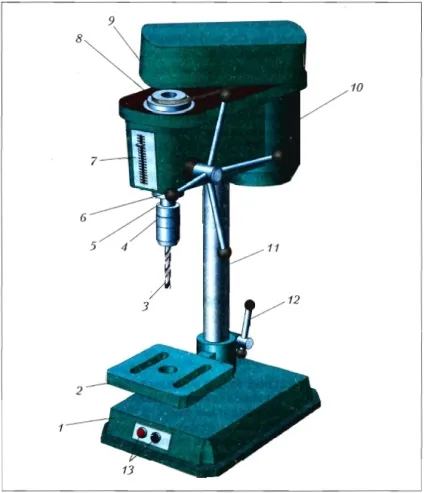

Мал. 139. Свердлильний верстат: 1 - підстава (станина); 2 - робочий стіл; 3 - свердло; 4 - патрон; 5 - робочий вал; 6 - рукоятка подачі свердла; 7 - шкала глибини свердління; 8 - шків з ременем; 9 - захисний кожух; 10 - електродвигун; 11 - колона; 12 - стопор; 13 - пускові кнопки

Приступаючи до роботи на верстаті, його оглядають і перевіряють справність. У патрон вставляють і спеціальним ключем кріплять свердло потрібного діаметру. Свердло повинно бути затиснуте в патроні прямо, без перекосу. На робочому столі кріплять заготовку, на якій розмічений центр майбутнього отвору. Кнопкою «Пуск» включають електродвигун, який за допомогою пасової передачі обертає робочий орган (шпиндель з патроном і свердлом). Поворотом рукоятки шпиндель (робочий вал) зі свердлом подається на заготовку. Глибина свердління відраховується за шкалою з моменту початку свердління. Після висвердлювання отвору свердло піднімають. Верстат вимикають.

Великі заготовки під час свердління утримують лівою рукою, а дрібні - в плоскогубцях або лещатах.

На підприємствах на свердлильних верстатах працюють Сверловщики, або оператори верстатів ЧПУ (числового програмного керування).

Практична робота № 42
Вивчення будови дриля і робота на ньому

Правила безпечної роботи

• Працюйте на верстаті тільки в спеціальному одязі: комбінезоні або халаті, а також в головному уборі.
• Свердлите тільки в захисних окулярах.
• Надійно закріплюйте заготовку.
• Не відходьте від працюючого верстата.
• Прибирайте стружку щіткою при зупиненому верстаті.

Порядок виконання роботи

• Вивчіть конструкцію дриля.
• Розкрийте принцип його роботи.
• Закріпіть свердло в патроні.
• Розмітьте, накерніть і закріпіть заготовку в лещатах.
• Увімкніть верстат і просвердлите отвір.
• Вимкніть верстат і щіткою зберіть стружку в совок.

нові поняття

Свердлильний верстат у технологічна машина, конструкція, частини верстата (двигун, передавальний механізм, виконавчий механізм), сверловщик, оператор станка ЧПУ.

Контрольні питання

• Покажіть двигун, передавальний механізм і робочий орган дриля.
• З чого складається і для чого служить передавальний механізм?
• Що є виконавчим механізмом дриля?
• Як фіксувати заготовки під час свердління: маленькі, великі, короткі, довгі?
• Чому свердлильний верстат має декілька рукояток подачі свердла?
• Перерахуйте правила безпечної роботи на свердлильному верстаті.
