Установчі бруски - найпримітивніший, але дуже корисне пристосування. Про нього розповідається в одному з перших номерів журналу «Wood-Майстер». Призначено для настройки положення будь-направляючої щодо заданої лінії різу з урахуванням відстані від краю пилкового диска до краю підошви пилки. Показано, як його зробити, і як користуватися.

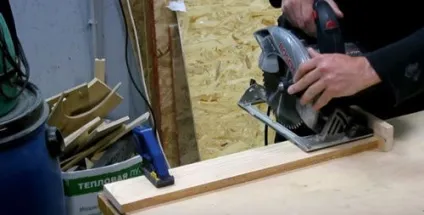

Як заготовки візьмемо дошку. Спочатку вирівняємо її торець. Тепер до нього саморізами прикріпимо брусок. Просвердлимо два направляючих отвори. Вийшла така конструкція. Брусок стане бічним упором для підошви пилки. Закріпимо виріб струбциною, глибину пропила на дискової пилки встановимо 3-5 мм і, ведучи пилу уздовж бічного упору, зробимо неглибокий пропил в заготівлі. Тепер від'єднати брусок. Це - відстань від краю підошви пилки до диска. Тепер за допомогою паралельного упору розпиляємо частина заготовки навпіл. Тепер відпиляли від дошки отримані половинки пристосування.

У цьому китайському магазині роздолля для столярів. Плагін на браузер для економії в ньому: 7% -15% з покупок.

Отже, отримали пару настановних брусків. Те, що вони вийшли неоднаковими по ширині, не важливо. Головне, що відстані від торця до пропила у них однакові. Для чого ми все це робили? Зараз треба обпиляти лист OSB по цій лінії. Напрямна тут - алюмінієва рейка довжиною 2 м. Встановимо рейку зверху на лист, вирівняємо її щодо лінії пропила бруском і закріпимо струбциной. З іншого боку аркуша другим бруском зробимо те ж. Тільки довжини рейки не вистачає. Притиснемо її бруском. Ще раз перевіримо правильність установки направляючої двох сторін.

Тепер можна приступити до розпилу. Переставимо направляючу, налаштуємо її положення і закінчимо розпил. Коли довжини шини не вистачає, направляє можна зробити заводську кромку листового матеріалу. Вона розпиляна на заводі і за визначенням повинна бути рівною. Цю крайку будемо використовувати як напрямну для пили. Положення кромки від лінії розпилу встановимо брусками.

Регульована напрямна для розпилу під кутом

Останнє пристосування, про який хочу розповісти - напрямна, що застосовується для розпилу заготовок під кутом. Придумав її, коли з двох дощок перетином 50 на 200 мм робив лаву на терасі будинку. Тут постало завдання стикувати дошки в кутку.

Регульована напрямна для розпилу

Отже, пристосування складається з упору, власне направляючої, яка змінює свій кут щодо упору, і рейки з поздовжнім пазом для фіксації цього кута. Діапазон змін кута механізму щодо упору від 14 до 166 градусів. Якщо потрібно перевернути упор, то робиться це просто. Розбираємо пристосування, збираємо його заново в іншій конфігурації. Діапазон буде тим же.

Припустимо, треба розпиляти лист під певним кутом. Прокреслити лінію різу. В ході столярних робіт візьмемо пристосування, виставимо направляючу по цій лінії. Зафіксуємо положення направляючої гвинтом «баранчик». Тепер косинцем і настановних бруском вирівняємо щодо лінії різу. Закріпимо пристрій струбциной і дисковою пилкою, виконаємо рез.

Крім розпилу під кутом, що направляє зручно виконувати розмітку, вибирати пази в тятиві сходів. Один раз налаштувавши її кут, далі залишається тільки зрушувати її вздовж кромки тятиви, виконувати рези в потрібних місцях в процесі столярних робіт.
