Пристосування для фрезерування ящикових шипів

Навіть невелика неточність, помножена на число шипів, здатна зіпсувати шипове з'єднання, яке вважається одним з найбільш примхливих у виготовленні. Описане нижче пристрій забезпечує точне і швидке виготовлення шипів з'єднання для ящиків. Крім того, за допомогою одного-єдиного пристосування можна робити шипи різного розміру.

Пристрій складається з трьох основних частин - підстави, яке кріпиться струбцинами до фрезерному столу, рухливих санчат з вертикальним упором і змінних накладок для виготовлення шипів різного розміру. Всі деталі цього пристосування зроблені з березової фанери товщиною 19 мм і твердої деревини. Деталі просто склеєні один з одним. Довжина підстави залежить від ширини фрезерного столу. Виміряйте відстань від правого краю до осі фрези. Для вимірювання вставте в цингу V-образну фрезу. Гострий кінчик фрези розташований точно на осі обертання. Додайте до отриманого розміром 70 мм, щоб визначити довжину підстави (в нашому випадку - 356 мм). Потім виготовте пристосування, показане на малюнку.

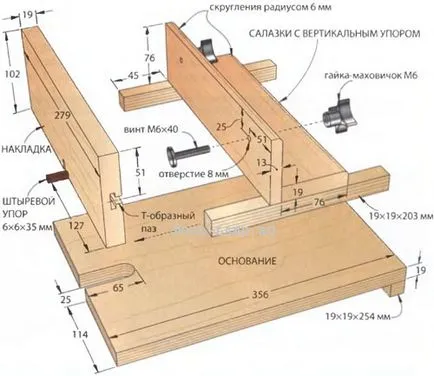

Пристосування для фрезерування шпильок

Щоб санчата легко ковзали вздовж підстави, при складанні забезпечте невеликий зазор, вставивши між підставою і полозками шматочки паперу. Якщо ви плануєте використовувати пристосування для виготовлення шипів різного розміру, зробіть кілька змінних накладок. Вам доведеться встановлювати нову накладку при переході на інший розмір. Щоб зробити в накладці Т-подібний паз, спочатку виберіть його центральну частину з допомогою прямої фрези, а потім, використовуючи Т-образну фрезу, зробіть заключний прохід.

Розміри вушок і шипів залежать від діаметра використовуваної фрези, але так як регульовані накладки можна міняти, ви маєте можливість вибрати фрезу любою розміру. Щоб з'єднання виглядали акуратними, тобто починалися і закінчувалися цілими шипами і вушками, ширина деталей повинна бути кратною діаметру фрези. Для настройки зробіть з обрізків дві пробні заготовки, що мають таку ж довжину і товщину, як стінки ящика, але шириною на 3 мм більше остаточної висоти ящика.

Навіть невеликі відхилення розмірів підсумовуються при численних проходах, які формують з'єднання. Тому залишайте на заготовках невеликий запас по ширині, щоб згодом уникнути неприємних сюрпризів. Ви зможете без зусиль видалити залишок припуску, коли з'єднання будуть готові.

Тепер встановіть пристосування на фрезерний стіл, налаштуйте його і зробіть ящик за 12 простих кроків.

Виберіть фрезу відповідно до товщини деталей, наприклад, щоб зробити шипи шириною 6 мм в стінках товщиною 6 мм. Але можна взяти фрезу більшого діаметру для виготовлення більших шипів.

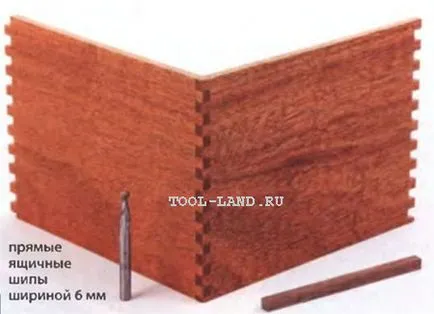

Готове шипове з'єднання

Закріпіть підставу пристосування на фрезерному столі, вирівнявши фрезу по центру вирізу. Покладіть на підставу заготовку і встановіть виліт фрези так, щоб вона трохи виступала зверху.

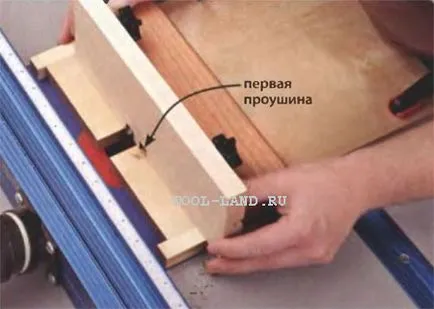

Встановіть поверх підстави санчата з вертикальним упором і зафіксуйте накладку, вирівнявши її торці врівень з полозками. Посуньте санчата вперед, щоб фрезою зробити в накладці виріз-вушко.

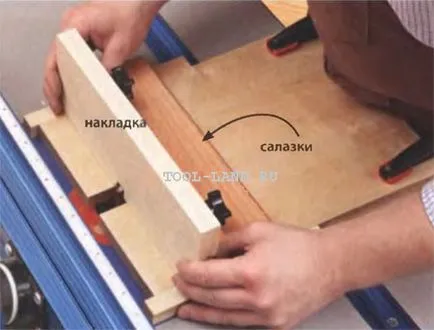

Установка санчат з накладкою

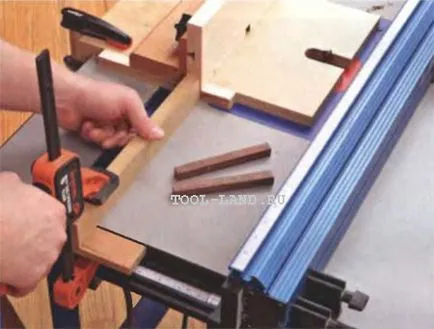

Зробіть з обрізків Т-образну рейсшини для фіксації відстані від краю фрезерного столу до накладки. Рейсшина повинна мати достатню висоту, щоб її торець упирався в накладку.

Фіксація відстані від краю столу до накладки

Випиляєте з твердої деревини рейку-шаблон квадратного перетину, щільно входить у виріз накладки. Розпиляєте її на дві частини і складіть їх разом, щоб пересунути накладку.

Видаліть рейсшини і рейки, потім зробіть в накладці другий виріз-вушко. Ображати штирьовий упор до довжини 51 мм і вклейте його в нову вушко врівень із задньою стороною накладки.

Фрезерування другого вирізу

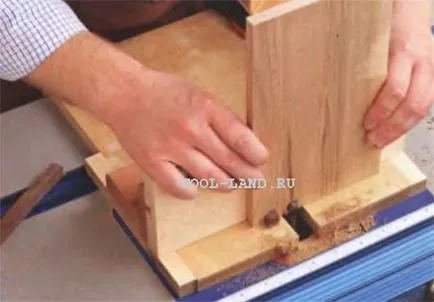

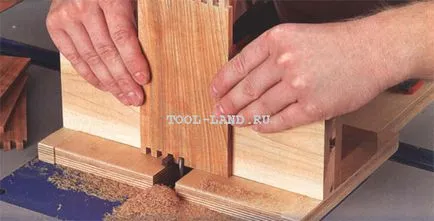

Для перевірки налаштувань притисніть край пробної заготовки до штирові упору. Посуньте санчата вперед, щоб зробити в заготівлі першу вушко.

Фрезерування першої вушка шипів з'єднання

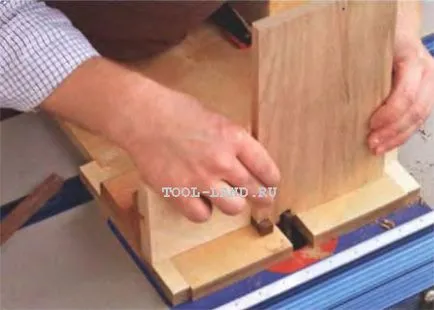

Одягніть першу вушко на штирьовий упор і отфрезеруйте другу вушко. Продовжуйте операцію до завершення, кожен раз надягаючи нову вушко на штирьовий упор.

Фрезерування другий вушка шипів з'єднання

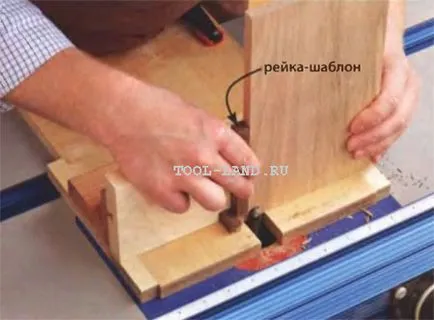

Для формування першого вирізу на розі суміжній заготовки вставте між нею і штирьовим упором другу частину рейки. Зробивши перший прохід, відкладіть рейку в сторону.

Фрезерування першого вирізу у суміжній заготовки

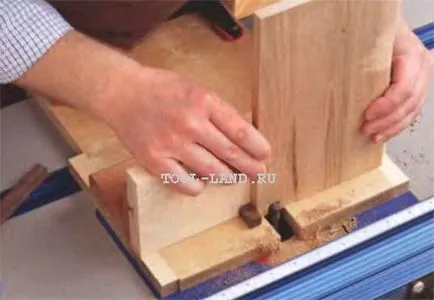

Притисніть кутовий виріз до штирові упору і зробіть другий прохід. Послідовно сформуйте всі шипи і вушка з'єднання. Обпиляєте стінки ящика до остаточної ширини, видаляючи неповні шипи.

Фрезерування другого вирізу у суміжній заготовки

Проведіть пробну збірку з'єднання. Воно повинно легко з'єднуватися зусиллям рук, але не роз'єднуватися під власною масою. Якщо потрібно, змініть настройки.

Фірмові притиски для склеювання ящиків дозволяють стискати деталі з виступаючими торцями шипів, але при цьому розподіляють тиск на всі з'єднання.

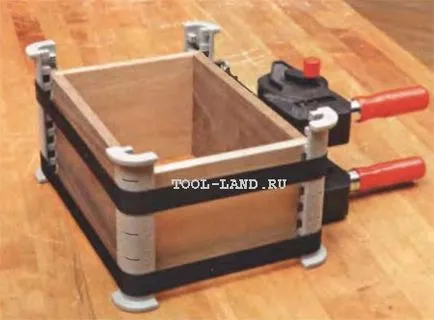

Притиск для склеювання ящиків

Щоб шипові з'єднання ящиків виходили бездоганними, дотримуйтесь порад:

Перед виготовленням з'єднань розташуйте стінки ящика так, як вони будуть остаточно склеиваться, і поставте мітки. Щоб не переплутати їх орієнтацію, позначте зовнішню і верхню сторону кожної стінки. Пам'ятайте, що на протилежних стінках з'єднання повинні виконуватися однаково.
Фреза з висхідною спіраллю дає більш чистий рез з мінімумом відколів. Крім того, ріжучі зусилля при роботі такої фрези спрямовані вниз, притискаючи заготівлю до столу і не даючи їй підніматися.
Обробляючи деревину, схильну до утворення відколів, прикріпіть до переднього краю заготовки непотрібний обрізок за допомогою двостороннього скотча.
Завжди робіть шипи трохи довше; їх виступаючі торці неважко видалити за допомогою шліфування або копіює фрези після складання ящика. Щоб на крайніх шипах не виникали відколи, притисніть до них струбциной обрізок бруска або дошки.
Якщо дно ящика з прямими шипами має вставлятися в шпунти стінок, насухо зберіть ящик, зафіксуйте стінки струбцинами і виберіть шпунти зсередини за допомогою шліцьової фрези з підшипником. Потім зробіть заокруглення на куточках дна відповідно до радіусом фрези.
Склеюють ящики протягом доби після виготовлення з'єднань. Якщо залишити деталі на кілька днів, шипи можуть усохнути або розбухнути, що утруднить збірку, або навіть зробить її неможливою.
Склеювання чотирьох з'єднань з великим числом шипів і вушок змушує поспішати. Економте час, завдаючи клей тільки на внутрішні грані шипів.
