Найчастішою несправністю приставок цифрового телебачення є вихід з ладу блоку живлення. У такому неприємному випадку дуже добре якщо модель приставки була з зовнішнім адаптером, купив новий і дивись далі! А якщо немає! І блок живлення був вбудований в саму приставку? Тоді доведеться ремонтувати або купувати нову. Але можливо є і простий вихід!
Привіт Шановні Новомосковсктелі! У цій статті я хочу поділитися одним способом простого ремонту, який зможе здійснити кожен, вміє тримати в руках викрутку і паяльник! Причому не обов'язково володіти цими інструментами майстерно.
Я так само не збираюся розповідати вам що або понад складне з області ремонту електроніки, це доля професіоналів. Навпаки, постараюся описати все так, що б навіть не фахівець зміг впоратися і усунути цю несправність.
Відразу обмовлюся, що цей спосіб підійде не для всіх моделей приставок, але для багатьох, так як часто вони робляться по дуже схожою для цього випадку схемою. Все буде на конкретному прикладі приставки від компанії D-Color, а саме моделі DC1401HD. Так що зрозумівши цю «високу технологію» ви зможете відремонтувати свою приставку для цифрового телебачення самостійно.
Ремонт приставки своїми руками
Що є ознакою того, що в приставці вийшов з ладу саме блок живлення, а не щось інше? Якщо приставка підключена до розетці не подає ніяких ознак життя, ні цифрових індикатор, ні світлодіод на передній панелі не світиться, то з імовірністю 99% причина саме в ньому, в блоці живлення.
Якщо при цьому і гарантійний термін вже закінчився, то можна сміливо зайнятися розбиранням. Як кажуть досвідчені фахівці «Розтин покаже» Думаю з цією частиною роботи розберетеся без докладного опису, просто будьте уважні, зазвичай два гвинтика на задній стінці, іноді ще й з боків дозволяють звільнити і відкрити верхню кришку. Пластикові засувки з боків і знизу, утримують передню панель, а сама плата також фіксується гвинтами до дна корпусу і в районі роз'ємів на задній стінці корпусу.

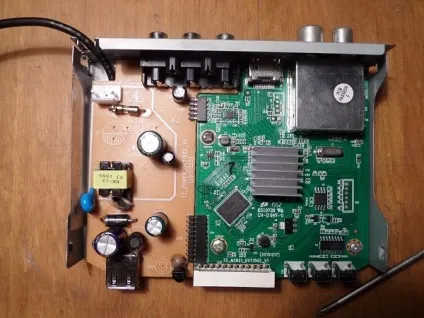

Отже, приставка розібрана, мережевий шнур також виймуть з роз'єму, він більше не знадобиться. На днище корпусу видно сліди від «пожежі» який залишив після себе згорілий блок живлення.
P.S. Блоком живлення тут є не окремий блок, як можна подумати з назви, а ділянку плати на якому розташовані радіоелементи забезпечують потрібне напруга живлення приставки.
У чому полягає переробка
Опишу загальну картину, і для тих хто вже трохи розбирається в радіотехніці, вже цього буде достатньо, щоб вловити основу ідеї і повторити. Отже, ланцюги живлення даної приставки, видають лише одне напруга - 5 Вольт. Оскільки цей ланцюг згоріла і ремонт може бути недоцільним (за сукупністю вартості радіодеталей і ремонту) то є просте рішення. Замінити внутрішнє джерело живлення на зовнішній. Це не дуже складно!

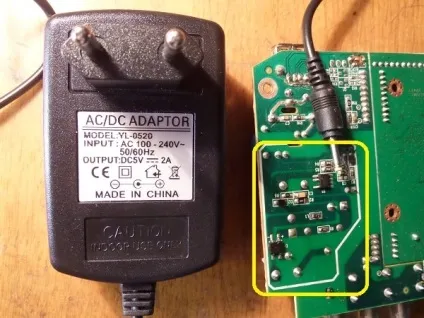

На фото зверху жовтою рамкою виділена ділянка БП який вийшов з ладу. Плата вже відмита тому слідів горіння не видно. До речі - У середовищі ремонтників, вираз «Згорів» не завжди означає буквальне горіння з обугливанием і іншими подібними проявами, це лише означає, що радіодеталі вийшли з ладу.
Коли відповідний адаптер буде в наявності, залишиться знайти потрібну точку на платі приставки і дотримуючись полярності подати на неї напругу від зовнішнього джерела живлення. Усе! Чи залишиться укласти і закріпити провід, або можна організувати роз'ємне з'єднання, кому як подобається. Думаю основа зрозуміла, приступаємо до подробиць.
Невелике знайомство зі схемою блоку живлення приставки

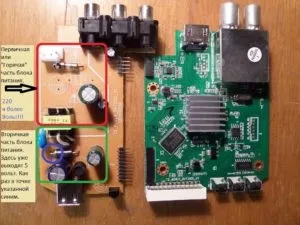

Зовсім трохи основи для тих хто не в темі, щоб ви могли розібратися. Зверніть увагу на фото. Натисніть для збільшення.
Якщо коротенько то блок живлення складається з:
- Первинною «Гарячої» частини-Гарячої вона називається тому що небезпечна, пов'язана з мережевим напругою 220 вольт. Врахуйте, що навіть після виключення з розетки, ще деякий час, там тримається заряд здатний принести брр. 😯 неприємні відчуття якщо туди залізти. Але в нашому випадку лізти туди не потрібно і в розетку ми його підключати теж не будемо.

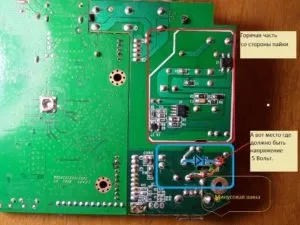

- Вторинної частини - Там безпечно, є гальванічна розв'язка з електромережею. У наведеному прикладі, в зазначених на фото точках, з випрямного діода виходить напруга всього 5 Вольт.
Переходимо до справи

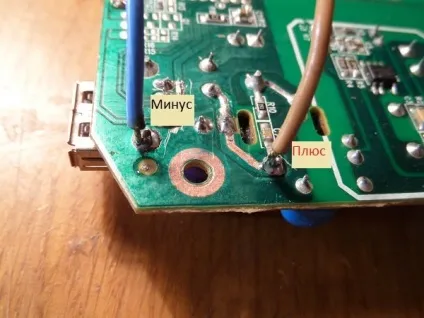

У придбаному, зовнішньому блоці живлення (не менше 1,5 ампера, 5 Вольт.) Відкушуємо штекер, зачищаємо кінці проводів і визначивши полярність припаюємо їх: Плюсової до висновку діода, з того боку де на ньому смужка намальована, а мінусовій на загальну шину - корпус USB порту буде зручним для цього місцем. Якщо не знаєте як визначити полярність, дивіться в кінці статті додаткові матеріали.
Підключаємо новий блок живлення в мережу, виводимо з чергового режиму, перевіряємо, що вийшло.

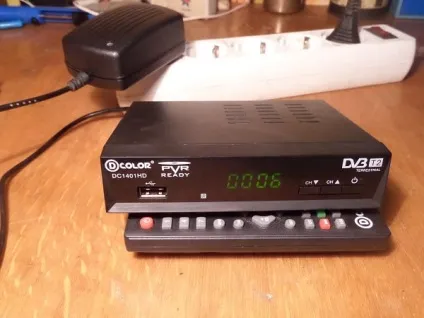

Все ОК! Залишилося укласти і закріпити провід, щоб випадково не вирвати, зібрати все в купу і користуватися. У підсумку це буде виглядати так.
Додаткові матеріали
Як визначити полярність без приладу \ мультиметра
Тим у кого є мультиметр визначити полярність блоку живлення не складе труднощів, а як бути тим у кого цього приладу немає?
Є кілька простих способів:
- Можна визначити полярність за кольором проводів. Існує правило-Червоний дріт це плюс, відповідно інший провід - мінус. Так майже завжди! Майже! Іноді бувають винятки, або дроти не зрозумій якого кольору, або правило порушили. 😆
- Є ще спосіб, потрібна буде - тільки не смійтеся ... картопля. Так-так, сира картопля! Спосіб полягає в наступному. Картоплину розрізаємо навпіл і встромляє в неї оголені мідні дроти від зовнішнього блоку живлення, на відстані приблизно 5 мм один від одного. Включаємо БП в розетку і чекаємо. При напрузі адаптера 5 вольт, приблизно три хвилини пішло до видимого результату. Тисни на фото для збільшення.
Картоплина навколо плюсового проводу починає зеленіти, так можна точно визначити полярність без приладів.
Як інакше припаяти дроти до приставки
У першому, самому простому варіанті, дроти були припаяні зверху, прямо до висновків радіодеталей, але можна зробити і трохи інакше, запустити їх з низу.
В такому випадку, провід до корпусу буде проходити під платою, з низу.
Як закріпити провід до корпусу простим способом
З цього приводу, на швидку руку підготував невеликий фото звіт з коротким, покроковим описом дій. Сподіваюся цього буде достатньо.
До речі! Таку переробку можна влаштувати і для того, що б пристосувати цифрову приставку для експлуатації в автомобілі. Потрібно тільки буде застосувати автомобільний адаптер на 5 вольт 2 ампера.
На цьому все! Всім успіхів! Буду радий, якщо ця інформація вам чимось допоможе!
