Принцип роботи і пристрій аерографа
Аерограф - це барвник пристрій, розпилюючий фарбу подібно аерозольному балончика, але набагато тонше і акуратніше. Тонкість розпилення фарби, товщина наноситься лінії або розмір точки залежать від поданих до місця змішування кількості та тиску повітря, кількості і в'язкості фарби, конструкції аерографа і відстані між аерографом і фарбується - основою. Розглянемо особливості пристрою аерографів різних типів.
Все аерографи працюють за принципом Бернуллі, відповідно до якого повітря, що проходить по трубці, знаходиться під більшим тиском в порівнянні з зовнішнім середовищем; це змушує фарбу підніматися по вертикальній трубці і змішуватися з повітрям, утворюючи потужну і рівну струмінь. Кількість повітря регулюється за допомогою механізму управління - тригера. При натисканні на тригер повітря засмоктує фарбу з ємності, розпорошує її і в формі конічного факела викидає. Аерографи розрізняються різними конструкціями вузла змішування барвистого і повітряного потоків і механізмом управління подачі повітря і фарби.
Аерографи одинарної дії
У цих моделях тригер регулює тільки повітряний потік. Натисканням на тригер відкривають шлях для повітря, який, в залежності від конструкції аерографа, змішується з фарбою всередині або зовні корпусу. За цим принципом розрізняють аерографи внутрішнього і зовнішнього змішання.

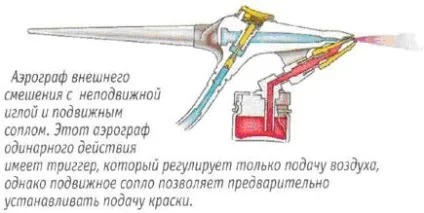

Аерографи із зовнішнім змішуванням найпростіші і їх найчастіше використовують для рівномірного фарбування або лакування великих поверхонь. У деяких моделей аерографів одинарної дії передбачений голчастий клапан. Їм налаштовується кількість що подається на розпорошення фарби, але для такого налаштування необхідно переривати роботу.
У цих моделях тригер, регулюючи ступінь відкриття повітряного і голчастого клапанів подачі фарби, дозволяє одночасно управляти повітряним і барвистим потоками, не перериваючи роботу. Є моделі з взаємозалежної регулюванням подачі потоків (чим більше подача повітря, тим більше подача фарби) і незалежною. Більшість аерографів подвійної дії, які найчастіше користуються професіонали, - незалежного подвійної дії. У них надходження повітря і фарби регулюються незалежно один від одного. Працюючи аерографом незалежного подвійної дії, спочатку включається подача повітря, а потім поступово додають фарбу, і навпаки, закінчуючи роботу, спочатку вимикають подачу фарби, а потім повітря.
Більшість моделей мають однакову конструкцію незалежно від того, де розташований бачок для фарби. Взагалі кажучи, найбільш поширені моделі аерографів, наявні на ринку, є прилади незалежного подвійної дії, в яких забезпечується роздільне управління потоками повітря і фарби.

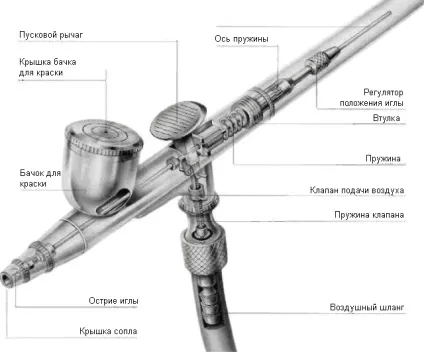

Окремі деталі можуть відрізнятися, однак це не впливає на принцип дії. Всі моделі мають металевий корпус, всередині якого розміщені основні деталі і де відбувається змішування повітря і фарби.
Існують моделі аерографів з гравітаційною подачею фарби, в яких бачок для фарби розташований у верхній частині приладу, а також моделі з сифонної подачею фарби, в яких бачок для фарби розташований внизу.
Однією з основних деталей аерографа є голка. Змінюючи її положення, можна регулювати кількість фарби, що розпилюється через сопло. Голка повинна бути розташована точно по центру сопла, інакше вона буде перешкоджати поширенню струменя фарби; розташована всередині втулка утримує голку в правильному положенні. Ручка, яка прикручується до корпусу аерографа, захищає голку від пошкоджень.
Клапан подачі повітря розташований в місці кріплення повітряного шланга, він забезпечує подачу повітря в аерограф. Пусковий важіль з'єднаний з двома пружинами, що регулюють потоки фарби і повітря. При натисканні на нього відбувається відкриття клапана подачі повітря і регулювання його потоку: при відхиленні важеля назад голка втягується і фарба розпорошується.
Два типу бачків для фарби: з сифонної (А) і з гравітаційної (В) подачею фарби. Бачки обох типів можуть мати різну конструкцію і відповідно різну ємність і висоту. Бачки з гравітаційною подачею фарби знаходяться зверху корпусу, через отвір внизу фарба проходить всередину і змішується з повітрям. Бачки з сифонної подачею фарби кріпляться знизу і є знімними, що дозволяє використовувати різні фарби. Трубка на кришці бачка з'єднується з корпусом, і фарба по ній потрапляє всередину аерографа. Є моделі аерографів з можливістю застосовувати обидва типи подачі фарби.
Фарба рівним струменем надходить з вихідного отвору. Якщо сопловий отвір деформується, струмінь не буде рівною, в результаті виходять бризки.
Пусковий важіль (тригер) - найважливіший елемент аерографа, він дозволяє регулювати товщину ліній, тиск повітря і ширину струменя. Наводити важіль в дію слід дуже акуратно; оскільки він постійно знаходиться в русі, його легко пошкодити.
Положення голки регулюється гвинтом. Він дозволяє переміщати голку тільки тому при відхиленні пускового важеля. Перед тим як використовувати аерограф, переконайтеся в тому, що стопорная гайка встановлена правильно, інакше голка НЕ буде втягуватися.
