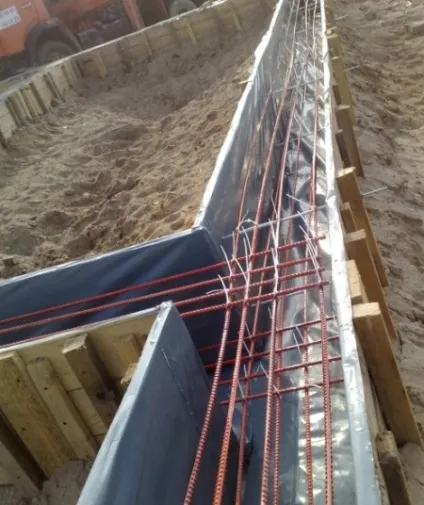

Принцип розрахунку арматури для стрічкового фундаменту
Усталена практика і технічна документація визначають наступну вимогу до мінімально допустимому кількості арматури в залізобетонній фундаменті - не менш 0,1 відсоток площі всього робочого перетину цього елемента.
Фактично, фундамент, який має габарити в висоту - рівні одному метру, а в ширину - 50 см, вимагає найменшу площу перерізу арматури рівну 500 кв.мм.

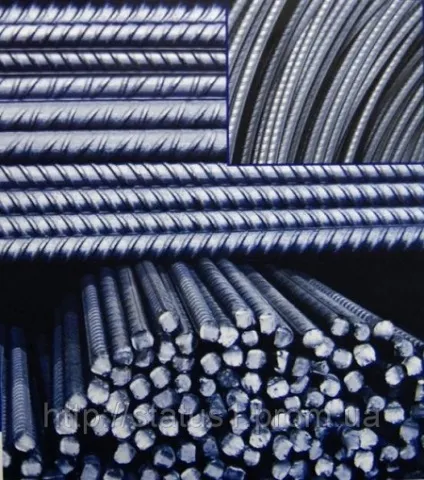

Вимоги до найменшого діаметру арматури
Умови застосування арматури
Найменший діаметр стержня арматури
- Поздовжня арматура по довжині боку до 3 метрів - 1см
- Поздовжня арматура уздовж по довжині стіни більше 3 метрів - 1,2 см
- Показник товщини арматури - 0,1 відсоток від площі всього перерізу по відстані між шарами арматури і ½ ширини стрічки
- Поперечна арматура позацентрово стиснутих елементів споруди
- Чи не менше 25% найбільшого діаметра арматури і не менше 0, 6 см
- Поперечна арматура в'язаних изгибающихся каркасів - не менш 0, 6 см
- Поперечна арматура в'язаних каркасів з показником висоти перерізу до 80 см - 0,6 см
- Поперечна арматура в'язаних каркасів з показником висоти перетину більше 80 см - 0,8 см
Вимоги до найбільшого номінальному діаметру поздовжньої арматури: Діаметр верхнього ряду стрижнів арматури не повинен перевищувати 4 см для важкого бетону.
Вимоги до мінімуму стрижнів часткової арматури в ряду:
Для балок і ребер шириною більше 15 см необхідно передбачати не менше 2 робочих стрижнів з перетином поперек. Якщо показник ширини будить меншим, ніж 15 см - можливо використанні одного елемента.

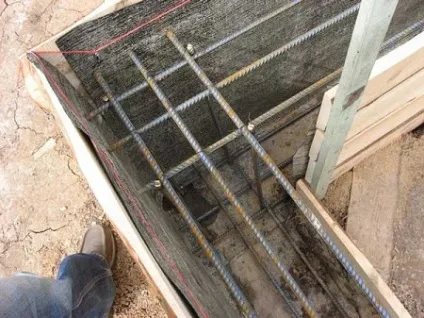

Кількість стрижнів і відстань між ними
Найбільша кількість стрижнів в ряду залежить від мінімальної відстані між окремими стрижнями. Цей показник не може бути менше максимального діаметра стрижня.
- При 2 рядах армування - не більше ніж 2,5 см для нижнього ряду і 3 см для верхньої.
- При 3 рядах - не менше 5 см у верхньому ряду.
Вимоги до максимально дозволеним відстані між стрижнями
Найбільші крок арматури у фундаменті
- Залізобетонні плити і балки висотою перетину менше 0,15 м - 0,2 м
- Залізобетонні плити і балки висотою перетину більше 0,15 м - 1,5 показника висоти перетину, але не більше 0,4 м
- Колони із залізобетону в перпендикулярному від площини вигину напрямку 0,4 м
- Колони із залізобетону в напрямку до площини вигину 0,5 см
- Залізобетонні стіни з вертикальним арматурою
- Чи не більше 0,4 м і не більше двократного значення товщини стіни
- Залізобетонні стіни горизонтальної арматурою
- Не більше 0,4
Максимальний крок між стрижнями для арматури, яка встановлюється поперек
Крок установки хомутів
- Залізобетонні елементи, де поперечна сила не сприймається тільки бетоном, не більш 0,3 м
- і не більше ½ висоти перетину
- Балки з висотою до 0,15 м, де поперечна сила згідно з розрахунками сприймається лише бетоном
Не потрібно армування
- Балки висотою більше 0,15 м, де поперечна сила сприймається тільки бетоном
- Чи не більше 0,5 м і не більше 75% висоти перетину
- У внецентрально стиснутих елементах, а також в зігнутих елементах для стислій поздовжньої арматури
- Чи не більше 0,5 м і не більше 15 діаметрів арматури
- Для стислій поздовжньої арматури, встановленої на одній з граней елемента
- Чи не більше 0,3 м і не більше 10 арматури

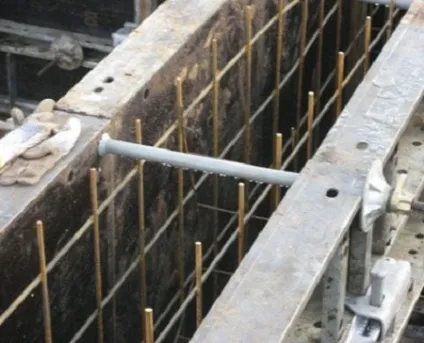

Вимоги до прохідних елементів
Будь-який з прохідних елементів крізь бетон не повинен бути більше третини ширини всієї фундаментної стрічки. Найменший діаметр прохідного елемента составляет50 мм.
Ці елементи не повинні розташовуватися один до одного ближче, ніж на відстані в три своїх діаметру.
Якою має бути поверхню арматурних прутів?
- слід монтувати арматуру великими заздалегідь виготовленими складовими, намагаючись зменшувати кількість використання одиничних стрижнів;
- необхідно видалити з поверхні стрижнів сміття, сніг, лід і інша бруд;
- арматуру потрібно знежирити, очистити фарби і великої іржі;
- допускається шар епоксидного покриття, а також наявність іржі, що не піддається відшарування.
