Принцип роботи, пристрій і перевірка регулятора холостого ходу

Так звані холості оберти двигуна, при яких колінвал обертається настільки повільно, наскільки це можливо, - головний біль інженерів-конструкторів. Вони, як не дивно, дають двигуну найбільше навантаження. Причина в тому, що при низькому тиску процес згоряння паливно-повітряної суміші нестабільний; крім того, сама суміш не може бути відрегульована за пропорціями.

В епоху карбюраторних двигунів ця проблема вирішувалася за допомогою газоаналізатора, тахометра і викрутки. Зараз же інженери збудували ланцюг з трьох елементів: сам двигун, який обчислює блок і регулятор холостого ходу. Обчислює блок (контролер) перевіряє обороти двигуна, в разі необхідності дає йому команду, і він через механізм регулятора змінює обороти.

Принцип роботи регулятора холостого ходу

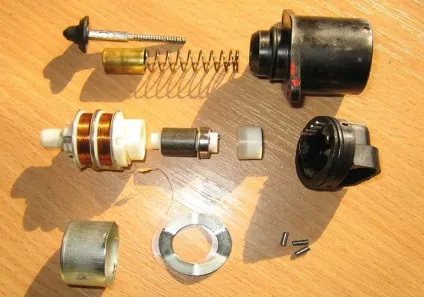

Регулятор холостого ходу - це механічний пристрій з електромотором і конусної голкою, на яку намотана пружина. По суті, єдина рушійна частина РХХ і виконує його основну функцію: змінює геометрію каналу подачі повітря в обхід заслінки дроселя.

Як працює пристрій

Коли контролер за показниками датчика положення колінчастого валу дає команду регулятору, той включає електромотор, змінює довжину голки і тим самим відкриває обхідний канал. Ось як це працює: повітря, що надійшов в результаті через цей канал у впускний колектор, збагачує суміш, її згоряння стає більш стабільним, що, відповідно, стабілізує обороти двигуна. оптимізує тиск і усуває перепади оборотів.

Таким чином, завдяки безперебійній роботі цього пристрою в сучасному автомобілі двигун працює в звичайному режимі навіть без попереднього прогріву.

Де знаходиться регулятор

Регулятор холостого ходу кріпиться до корпусу дросельної заслінки. Як правило, для кріплення використовується два гвинти. Те, де знаходиться РХХ в конкретній машині, визначається місцем розташування обхідного повітряного каналу. Відкриваючи і закриваючи цей канал, регулятор забезпечує подачу повітря за рахунок зміни перетину цього каналу і його геометрії.

Коли варто турбуватися

симптоми несправності

Знаючи, як працює пристрій, можна без праці зрозуміти симптоми його поломки. Якщо РХХ не в порядку, мотор не буде «тримати холості», буде глухнути при виключенні передачі. Також можливо, що обороти будуть самі по собі знижуватися і підвищуватися. Все це, звичайно, стосовно до холодного двигуна. Крім того, якщо обороти починають «скакати» при включенні додаткового обладнання (кондиціонера, прикурювача, підсвічування і т. П.), То з високою часткою ймовірності причина саме в регуляторі холостого ходу.

Можливо, у Новомосковсктеля виникне питання: для чого мені це знати? Причина проста: регулятор холостого ходу - виконавчий пристрій, так що його не зачіпає процедура самодіагностики автомобіля. Симптоми його несправності трохи нагадують ознаки поломки датчика положення дросельної заслінки. Але в цьому випадку діагностика якраз працює, і така несправність запалить на приладовій панелі відповідний індикатор. При цьому РХХ в инжекторном двигуні - необхідна деталь; саме тому важливо знати, як перевірити регулятор холостого ходу, не заїжджаючи на комп'ютерну діагностику.

Наступний крок

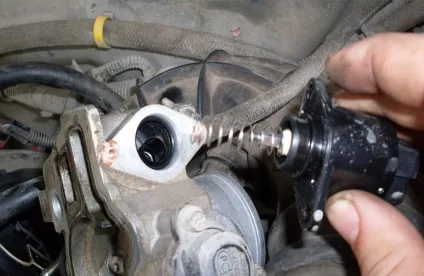

Отже, у вас з'явилися описані симптоми, і при цьому не запалилася лампочка «Перевірте двигун». Як замінити зламав регулятор холостого ходу? Він прикріплений до корпусу дросельної заслінки; нюанс в тому, що деякі виробники рассверливают або заливають лаком головки гвинтів, якими кріпиться пристрій. В такому випадку, звичайно, доведеться знімати дросельну заслінку повністю. Втім, це малоймовірно.

Як правило, з гвинтами для кріплення все в порядку, і потрібно тільки відкрутивши їх, відключити роз'єм з чотирма контактами, за допомогою якого РХХ отримує сигнали від керуючого контролера. Важливо зауважити, що описані ваші симптоми необов'язково автоматично означають заміну регулятора холостого ходу; часто досить просто очистити обхідний повітряний канал.

Залежно від моделі автомобіля може бути встановлений РХХ одного з трьох типів. Суті роботи пристрою це не змінює, і, за великим рахунком, вам необов'язково знати, який саме тип використовується у вашій машині. Однак, якщо для ремонту ви будете використовувати не «рідні» запчастини, то цей момент стає важливим. Отже, регулятор холостого ходу може бути соленоїдним, роторним або кроковим. Залежно від типу, відрізняється і спосіб подачі керуючого сигналу від контролера, так що ці регулятори не є назад сумісними!

Після демонтажу РХХ і його заміни / перевірки, в зворотному порядку проводиться його установка. Головне, потрібно стежити за тим, щоб відстань між корпусом пристрою і крайньою точкою його конусної голки дорівнювало 23 міліметрів, інакше такий регулятор несправний, і його потрібно замінити.

Холостий хід - досить важливий і складний момент в роботі двигуна. Навантаження, як би не парадоксально це звучало, буде найбільшою саме на малих обертах.

Як перевірити роботу регулятора холостого ходу:

• падіння / підвищення оборотів двигуна, навіть коли ви не чіпаєте педаль газу;
• мотор глухне, коли ви вмикаєте «нейтралці»;
• обороти змінюються при включенні фар.

Якщо ваша машина починає так себе вести, не запалюючи індикатора перевірки двигуна - значить, пора перевірити РХХ і замінити його. Або при необхідності просто прочистити байпасний канал дросельної заслінки.
