Принцип роботи масляного насоса типи і технічні відмінності

Масляний насос призначений для нагнітання масла до тертьових елементів будь-яких систем і агрегатів. В даний час розрізняють наступні типи масляних насосів:

Пропонована класифікація не повна, оскільки шестереночние насоси підрозділяються на два додаткових підтипу:

• зовнішнього зачеплення;
• внутрішнього зачеплення.

Для змащення рухомих елементів необхідно нагнітання, яке забезпечує подачу цього матеріалу. Саме тому вони є пристроями високого тиску. Створення в системі стиснення дозволяє доставляти мастильний матеріал навіть до максимально віддаленим рухомих частин.

масляні шестереночние

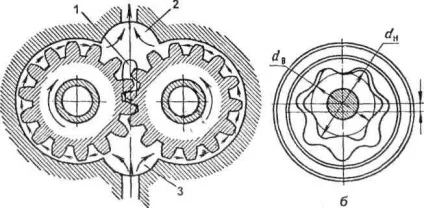

Розглянемо принцип роботи масляного насоса шестереночние типу. Завдяки двом шестерінки, які розташовуються в корпусі пристрою, досягається нагнітальне рух мастильного матеріалу. Перша шестерня або технічно правильно - провідна, зчіплюється насічками у вигляді зубів з другої шестерінкою, технічно - відомою і в процесі їх руху, через всмоктувальну або іншими словами нагнетательную магістраль, рідина, через них, подається до відводить магістралі і розподіляється по системі.

Частота обертання шестереночние механізму буде підвищувати або знижувати тиск в системі. У разі переходу допустимої величини задіюється редукційний клапан, який скидає надлишки тиску разом з мастилом в спеціальний приймальний картер. Принцип роботи масляного насоса відбувається абсолютно в автоматичному режимі.

зовнішнього зачеплення

Робота масляного насоса ідентична вже описаної. Відмінність криється в технічній частині агрегату. Зчіплюються шестерні знаходяться всередині самого пристрою і приводяться в рух зсередини. Обертальний момент з однієї передається на іншу. Подає магістраль з'єднується з маслозаборной ємністю шляхом засмоктування масла і виводиться через відвідну магістраль вже в стислому стані до тертьових робочих поверхонь. Подається масло захоплюється прокручувати зубами і таким чином створюється необхідний системі тиск.

внутрішнього зачеплення

Конструкція такого типу нагнітача буде відрізнятися від попередньої також конструктивно. Принцип полягає в тих же двох шестерінках, але відмінність полягає в тому, що провідна шестерня розташовується всередині відомою і ряд зубів зчеплення у неї також знаходиться у внутрішній частині.

Необхідно врахувати, що осі таких зірочок не збігатимуться і тому утворюється серповидна порожнина, яка містить серповидний розділовий сектор, початок якого знаходиться біля магістралі, що подає, а завершується у випускний.

Принцип роботи пристрою з внутрішнім розташуванням зчіпних зірочок кілька відрізнити. Подає магістраль виштовхує мастильний матеріал в обумовлений зазор. Потім мастило переміщається до випускний магістралі, де в секторі поділу відсікаються її надлишки, що запобігає протіканню між зчіпними зубами. Проходячи через нього, до випускний магістралі, він зменшується в об'ємі, масло набуває необхідне йому тиск для просування по всій системі агрегату.

Принципові відмінності шестереночние насосів

Такі пристрої сьогодні практично не застосовуються. У першому випадку каменем спотикання виявилася громіздкість, а в другому - конструктивні складності. Ложкою дьогтю виявилася відсутність можливості регулювання стиснення мастильних матеріалів. Надлишки тиску здатні привести до витіснення прокладок і сальників, що в свою чергу загрожує величезними проблемами.

Природно, що примітивний скидання тиску можливий. Він здійснюється за коштами перепускного клапана, який вмонтовано в саме нагнітає пристрій і являє підпружинений поршень, що з'єднує вихідну магістраль з піддоном. При надмірному тиску мастильний матеріал подолавши зусилля, що створюється пружиною виштовхує поршень, витікаючи в піддон, а він сам, після нормалізації стиснення, повертається у вихідне положення.

Масляні роторні насоси

Масляний насос роторного типу в технічному плані, схожий з пристроєм шестереночние типу. Різниця полягає лише в тому, що в цьому випадку робочим елементом вже виступають не «зірочки», а лопаті. Як і у шестеренчатого типу, тут також присутній нагнетательная порожнину, але схема не має розділовим сектором через його непотрібність.

Лопаті, на відміну від зубів «зірочок» забирають великі обсяги мастила завдяки чому в систему вона закачується в необхідній кількості. Виходячи з технічних особливостей, роторні пристрої також бувають:

Гідність полягає в їх компактних розмірах і відсутності забору потужності двигунів, що приводять їх у рух. У нерегульованих насосах також присутній перепускний або підбурюючий клапан, який підтримує стиснення матеріалу в необхідному діапазоні.

Роторний масляний насос здатний підтримувати потрібну стиснення, не залежно від оборотів двигуна, який приводить його в рух. Таке рішення було досягнуто застосування додаткового елемента в загальній конструкції пристрою -подпружіненного рухомого статора. Розглядаючи пристрій масляного насоса роторного типу можна помітити, що безпосередньо ротор знаходиться всередині статора, а він сам розташовується безпосередньо в корпусі нагнітача.

Завдання новинки полягає в зміні обсягу порожнини, яка знаходиться між роторами і технічно звучить, як нагнетательная. Не обов'язково знати пристрій масляного насоса, щоб розглядати принцип його роботи. При недостатньому тиску за допомогою пружини статор зміщується, чим збільшує обсяг робочої приймальної камери, яка забезпечує необхідний приплив мастильного матеріалу і в кінцевому підсумку створює необхідний тиск.

У разі високого тиску масло долає зусилля пружини і відсуває статор, що в свою чергу сприяє зменшенню нагнетательной порожнини або приймальної камери і знижує ступінь стиснення. Завдяки таким принципом роботи внутрішнє стиснення завжди перебуває на необхідному регульованому рівні в межах певного значення.
