Для видалення з масла води, бруду, дрібних частинок, а також золи і оксидів, що з'являються в результаті старіння масла, проводять його сепарування: поділ рідин з різною щільністю і відділення механічних домішок під дією відцентрових сил, що виникають при обертанні барабана. Очищаемая рідина всмоктується секцією шестерневого насоса і, пройшовши маслоподогреватель, потрапляє в барабан, де і очищається від механічних домішок і води. очищене; масло нагнітаючої секцією насоса подається в резервуар-відстійник, а отсепарирован вода самопливом відводиться в каналізацію. Механічні домішки відкладаються на стінках барабана.

Сепаратор СЦ # 8209; 3 (рис. 50) складається з наступних основних вузлів: механізму, збірки, барабана і насоса. Принцип роботи і пристрій сепаратора масла полягають в наступному. Крутний момент від електродвигуна передається горизонтальному валу через фрикційну муфту. Від горизонтального вала через червячно- кручені пару обертання передається вертикальному валу, а через пружну муфту - шестеренні двосекційний насосу. Сепароване масло подається в барабан по каналу 4 збірки. Чисте масло потрапляє в камеру 3, а вода - в камеру 1. Камера чистого масла з'єднана трубопроводом з нагнітальним секцією насоса. відходи

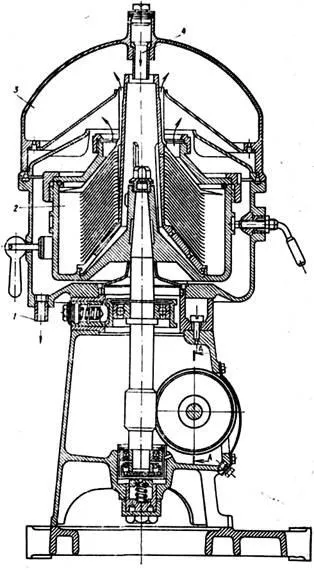

Мал. 50. Сепаратор СЦ # 8209; 3

1 - стік рідини з чаші; 2 - барабан; 3 - збірник чистої олії; 4 - канал брудного масла

Сепарування з камери 1 збірника відводяться по литому каналу самопливом. Рідина, що потрапила в чашу, стікає через трубку. У верхній частині корпусу збірника є канал, що закривається пробкою, для заповнення барабана водою, що створює затвор.

барабан сепаратора

Барабан (рис. 51) - головний робочий вузол, в якому розділяється суміш рідин і відокремлюються механічні домішки. Існують дві збірки барабана - для одночасної очищення від води і механічних домішок (барабан-пуріфікатор) і для очищення тільки від механічних домішок (барабан-кларіфікатор).

При складанні барабана на одночасну очищення від води і механічних домішок масло, що подається у внутрішню порожнину тарелкодержатель, через отвори тарілок барабана надходить в міжтарілочний простору, де відбувається процес поділу рідин. Рідина, що має велику щільність, прагне до периферії, а рідина з меншою щільністю - до осі обертання. В результаті постійної подачі обводненного масла і безперервного процесу поділу вода переміщається вгору по стінках корпусу барабана і через зазор між водяний горловиною і регулюючим кільцем потрапляє в водяну камеру збірника. Чисте масло, як більш легке, по міжтарілочний просторів переміщається до осі обертання і, досягнувши зовнішньої поверхні тарелкодержатель, переміщується вгору, а потім через кільцевої зазор між водяний горловиною і тарелкодержатель потрапляє в камеру маслосборника, велика частина механічних домішок при цьому відкладається на внутрішній стороні стінок корпусу барабана, а частина несеться відокремленої водою. Відбувається одночасно очищення масла від води і механічних домішок.

У барабан, зібраний для очищення від механічних домішок, брудне масло потрапляє в міжтарілочний простору з торця пакета тарілок, минаючи отвори. Механічні домішки осідають на внутрішній поверхні стінки корпусу барабана, а чисте масло через кільцевої зазор між тарелкодержатель і грязьовий горловиною потрапляє в камеру маслосборника. Якщо в маслі міститься вода, то вона відстоюється в барабані і після заповнення його водою настає переповнення і процес сепарування порушиться.

Мал. 51. Барабан сепаратора

1 - корпус барабана; 2 - комплект тарілок; 3 - гайка велика; 4 - кільце ущільнювача; 5 - кришка; 5 - гайка мала; 7 - ущільнююча прокладка; 8 - тарілка грязьова; 9- тарелкодержатель; 10 - горловина грязьова; 11 - горловина водяна; 12 - регулює кільце

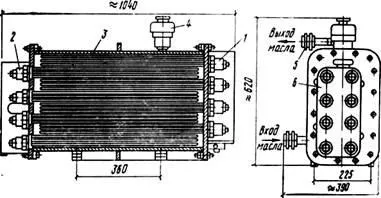

Мал. 52. Маслоподогреватель 1 - нагрівальна секція; 2 - кожух; 3 - корпус; 4 - запобіжник; 5 - фланцеве з'єднання; 6 - клемна коробка

Механічні домішки з барабана періодично видаляють, зупиняючи сепаратор і розбираючи барабан.

Для подачі масла в барабан і відведення чистого масла служить здвоєний шестерінчастий насос, який приводиться в дію від горизонтального вала через еластичну муфту. Брудне масло, пройшовши через фільтр всмоктуючої секції насоса, подається в барабан. Нагнітає секція насоса відводить чисте масло і подає його в резервуар-відстійник.

Аналогічно влаштовані сепаратори НСМ # 8209; 2. Сепаратор СЦ # 8209; 3 в порівнянні з сепаратором НСМ # 8209; 2 може очищати набагато більше масел і з меншим осадом механічних домішок і води.
