Принцип роботи елеваторного вузла та водострумного елеватора

Принцип роботи теплового елеваторного вузла та водострумного елеватора. У попередній статті ми з вами з'ясували основне призначення теплового елеваторного вузла та особливості експлуатації, водоструминних або як їх ще називають інжекційних елеваторів. Коротко - основне призначення елеватора зниження температури води і одночасно збільшення обсягу прокачується води у внутрішній системі опалення житлового будинку.

Принцип роботи елеваторного вузла та водострумного елеватора

Тепер розберемо, як же все-таки працює водоструминний елеватор і за рахунок чого він збільшує прокачування теплоносія через батареї в квартирі.

Теплоносій надходить в будинок з температурою відповідної температурним графіком роботи котельні. Температурний графік це співвідношення між температурою на вулиці і температурою, яку котельня або ТЕЦ повинні подати в тепломережу, і відповідно з невеликими втратами до вашого тепловому пункту (вода, рухаючись по трубах на великі відстані, трохи остигає). Чим холодніше на вулиці, тим більшу температуру видає котельня.

Наприклад, при температурному графіку 130/70:

  • при +8 градусах на вулиці в трубопроводі, що подає опалення повинно бути 42 градуси;
  • при 0 градусів 76 градусів;
  • при -22 градуса 115 градусів;

Якщо когось цікавлять більш докладні цифри, можете скачати температурні графіки для різних систем опалення тут.

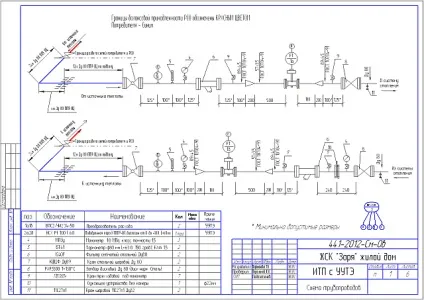

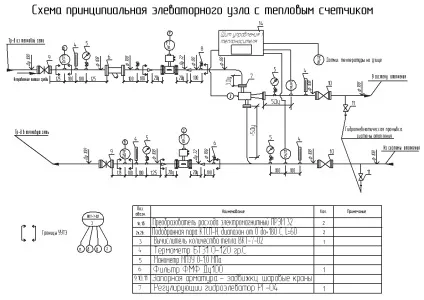

Але повернемося до принципу і схемою роботи нашого теплового елеваторного вузла.

Пройшовши вхідні засувки, грязевики або сітчасто-магнітні фільтра, вода надходить безпосередньо в змішує елеваторне пристрій - елеватор. який складається з сталевого корпусу, всередині якого знаходиться змішуюча камера і звуження потоку (сопло).

Принцип роботи елеваторного вузла та водострумного елеватора
Перегріта вода виходить з сопла в змішують камеру з великою швидкістю. В результаті в камері за струменем створюється розрідження за рахунок чого і відбувається підсос або інжекція води із зворотного трубопроводу. За рахунок зміни діаметра отвору в соплі можна в певних межах регулювати витрату води і відповідно температуру води на виході з елеватора.

Елеватор теплового вузла працює одночасно як циркуляційний насос і як змішувач. При цьому він не споживає електричну енергію. а використовує перепад тиску перед елеватором або як ще прийнято говорити наявний напір в тепловій мережі.

Для ефективно роботи елеватора необхідно, що б наявний напір в тепломережі співвідносився до опору системи опалення не гірше ніж 7 до 1.
Якщо опір системи опалення стандартної п'ятиповерхівки 1м або це 0,1 кгс / см2 то для нормальної роботи елеваторного вузла необхідний наявний напір в системі опалення до ІТП не менше 7 м або 0,7 кгс / см2.

Для прикладу якщо в трубопроводі, що подає 5 кгс / см2 то в зворотному не більше 4,3 кгс / см2.

Зверніть увагу на те, що на виході елеватора тиск в трубопроводі, що подає не набагато більше тиску в зворотному трубопроводі і це нормально, 0,1 кгс / см2 за манометрами помітити досить складно, якість сучасних манометрів на жаль на дуже низькому рівні, але це вже тема для окремої статті. А ось якщо у вас різниця тисків після елеватора більше 0,3 кгс / см2 слід насторожитися, або у вас система опалення сильно забита брудом, або при капітальному ремонті вам дуже сильно занизили діаметри розвідних труб.

Вище сказане не відноситься до схем з терморегуляторами типу «Danfoss» на батареях і стояках, з ними працюють тільки схеми змішування із застосуванням регулюючих клапанів і змішувальних насосів.
До речі і застосування даних регуляторів теж в більшості випадків дуже суперечливе, оскільки на більшості вітчизняних котелень застосовується саме якісне регулювання по температурному графіку. Взагалі масове впровадження автоматичних регуляторів фірми «Danfoss» стало можливим тільки завдяки гарній маркетинговій компанії. Адже «Перетоплять» у нас явище дуже рідкісне, зазвичай ми все тепло недоотримуємо.

Елеватор з регульованим соплом.

Тепер нам залишилося розібрати, як простіше регулювати температуру на виході елеватора. і чи можливо за допомогою елеватора економити тепло.

Економити тепло за допомогою водоструминного елеватора можливо, наприклад, знижуючи температуру в приміщеннях в нічний час. або днем, коли більшість з нас на роботі. Хоча це питання теж спірне, ми знизили температуру, будівля охололо, отже, щоб його заново прогріти витрата тепло проти норми треба збільшити.
Виграш тільки в одному, при прохолодній температурі 18-19 градусів спиться краще. наш організм відчуває себе комфортніше.

Принцип роботи елеваторного вузла та водострумного елеватора

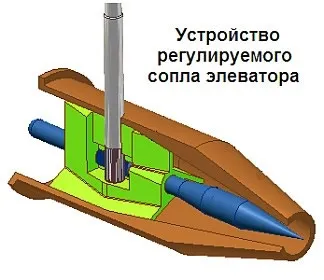

Для цілей економія тепла застосовується спеціальний водоструминний елеватор з регульованим соплом. Конструктивно його виконання і головне глибина якісної регулювання може бути різною. Зазвичай коефіцієнт змішування водострумного елеватора з регульованим соплом змінюється в діапазоні від 2 до 5. Як показала практика, таких меж регулювання цілком достатньо на всі випадки життя. «Danfoss» пропонує схеми з регулюючими клапанами з діапазоном регулювання до 1 до 1000. Для чого це нам в системі опалення абсолютно незрозуміло. А ось співвідношення ціни на користь водострумного елеватора з регульованим соплом щодо регуляторів «Danfoss» приблизно 1 до 3. Правда треба віддати належне «Данфосовцам» їх продукція надійніше, хоча і не вся, погано працюють на нашій воді деякі різновиди недорогих триходових клапанів. Рекомендація - економити потрібно з розумом!

Принципово всі регулюючі елеватори виконані однаково. Їх пристрій добре видно на малюнку. Натиснувши на малюнку. можете подивитися анімаційне зображення роботи регулюючого механізму ВАРС водострумного елеватора.
