Прилади для вимірювання швидкості руху повітря
Швидкість руху повітря в виробничих приміщеннях вимірюють кататермометра. анемометрами і термоанемометрами.
Кататермометр є спиртовий термометр (рис.2, а), шкала якого проградуйована в 0 С. кататермометр застосовується для вимірювання малих швидкостей руху повітря. Принцип його дії заснований на залежності швидкості охолодження попередньо нагрітого резервуара приладу від швидкості руху повітря.
Технічна характеристика кататермометра.
Діапазон вимірюваних швидкостей від 0,05 до 2 м / с. Межі шкали кататермометра від +33 до +40 0 С. Постійна кататермометра дорівнює В = 2700 мДж / см 2. Похибка визначення швидкості не більше ± 10%.
Інструкція по роботі з кататермометром.
1. Нагріти резервуар кататермометра нагрівальним елементом так, щоб спирт заповнив приблизно половину верхнього розширення капіляра. При цьому необхідно стежити за тим, щоб в капілярі не залишалося бульбашок повітря.
2. Встановити нагріте кататермометр в робочій зоні, стежити за його охолодженням і за секундоміром відзначити час, протягом якого стовпчик спирту опуститься від Т1 = 38 0 С до Т2 = 35 0 С. Вимірювання часу охолодження кататермометра в досліджуваній точці повторити не менше 3 х разів і обчислити середній час охолодження
3. Визначити параметр охолодження
де Т - температура повітря за показаннями сухого термометра аспіраційного психрометра.
4. За градуювальної характеристиці (див. Додаток 3) знайти значення швидкості руху повітря V, відповідне розрахунковому Ск.
Анемометр крильчатий (рис.2, б), дозволяє вимірювати швидкість руху повітря від 0,3 до 10 м / с. Прилад має крильчатку, що обертається під дією потоку повітря. Обертання крильчатки через відліковий механізм передається стрілкам, що рухаються по градуйованим циферблатам. Включення і вимикання відлікового пристрою проводиться аретиром.
Інструкція по роботі з крильчатим анемометром.
1. Записати початкове показання N1 стрілок на циферблатах.
2. Встановити анемометр в робочій зоні так, щоб вісь обертання крильчатки розташовувалася паралельно напрямку повітряного потоку.
3. Після встановлення рівномірної швидкості обертання крильчатки включити за допомогою аретира відліковий механізм анемометра і одночасно секундомір.
4. Приблизно через t = 100 с після початку вимірювання вимкнути відліковий механізм і секундомір.
5. Записати кінцеве показання N2 стрілок анемометра і тривалість вимірювання в секундах.
6. Обчислити різницю показання анемометра N = N2- N1. Повторити вимірювання не менше 3 разів.
Визначити середнє значення приросту показань анемометра, що припадає на одну секунду
Визначити швидкість руху повітря по градуювальним графіком, наявного в довідкових даних до лабораторної роботи (див. Прил.4).

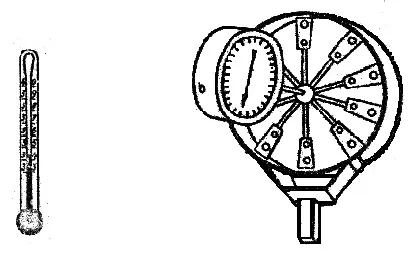

Мал. 2. Прилади для вимірювання швидкості руху повітря: кататермометр (а), крильчасті анемометр (б)
Термоанемометр ТАМ-1 - електронний прилад, призначений для вимірювання швидкості руху повітря і його температури. Принцип дії термоанемометра заснований на залежності електричних параметрів чутливого елемента від швидкості обдуває його повітряного потоку і температури повітря.
Прилад складається з блоку управління 1 і термопреобразователя 3, з'єднаних кабелем 2 (рис.3). Термопреобразователь 3 містить два чутливих елемента: диференціальну термопару, використовувану при вимірюванні швидкості, і терморезистор, включений в бруківку схему вимірювання температури. Термопреобразователь 3 закритий захисним ковпачком 4, який при проведенні вимірювання швидкості потоку необхідно зрушувати в сторону ручки.
На лицьовій панелі блоку управління 1 встановлені: перемикач режиму робіт 7, потенціометр 6 "Установка нуля" і вимірювальний прилад 5.
Технічна характеристика термоанемометра ТАМ-1.
Діапазон вимірюваних швидкостей повітря від 0,1 до 2 м / с. Діапазон вимірюваних температур від 5 до 40 0 С. Межа основної похибки вимірювання швидкості V становить
Інструкція по роботі з термоанемометром ТАМ-1.
1. Контроль напруги джерела живлення. Перемикач 5 режиму робіт поставити в положення "М". Стрілка вимірювального приладу при цьому повинна знаходитися в межах закрашеного ділянки шкали контролю харчування.
2. Встановити термоперетворювач приладу в досліджуваній точці робочої зони.
3. Перемикач 5 режиму робіт встановити в положення "V", закрити термочутливий елемент ковпачком і виставити стрілку приладу в нульове положення, обертаючи ручку потенціометра 6.
4. Зрушити захисний ковпачок з корпусу термоперетворювача і зробити відлік швидкості повітряного потоку за шкалою приладу.
5. Перемикач 5 встановити в положення "t" і зробити відлік температури повітря.
Після закінчення вимірювань насунути захисний ковпачок на термочутливий елемент і вимкнути прилад, встановивши перемикач в положення "0".
