Прилад для перевірки оптопар

m.ix. офігенно. зібрав 3 в одному просто супер тепер ******* а на Мітіно НЕ загрібати, круто. молодець. спасибі за надану схему. + Дуже полегшила роботу з модулями нагріву прасок
red.sofrina

slowolitus. слухай скинь мені в личку пожалуйста прогу Sprint Layout. а то в тирнет купу говносайтов з фуфлом прогу пропонують як ні закачування то на саморозпаковується натикаюся або хню всяку. але тільки не прогу. млинець дуже нада..помогі якщо не влом. а то модулі на виробництві горять з хитрими мікросхемами а від руки хрін намалюєш дрібні дороги. просто запара яка та. модератори не зносити тему дуже прошу.

завсідник
Повідомлення: 534

slowolitus. величезне спасибі. . дуже виручив з Ппрог, добре що є такі люди молодець! так тримати.

учасник
Повідомлення: 107

а. прилад для перевірки TL431 є або може хто сам робив?

Фанат форуму
Повідомлення: 4959

Uganin. Джерело живлення вольт на 12-15, резистор 0.5-1к, світлодіод і змінний / підлаштування резистор 10-47к і все це підключити по схемі з даташіта. Напруга на движку переменніка контролювати мультиметром.

Вірний друг сайту
Повідомлення: 6866

Безіменний. можна ще простіше.
джерело живлення 9-15в резистор приблизно 1К на катод поміряти напругу на анод-катод, має бути 2,5-2,6в. коротнуть керуючий електрод на масу, буде 0,8-0,9в.

Перевірений
Повідомлення: 56

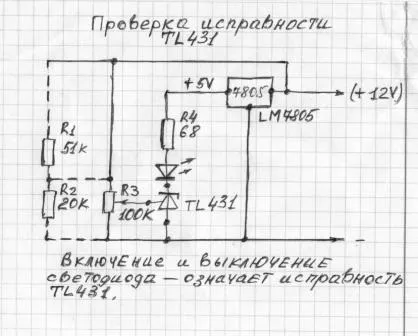

Я цю схему не пам'ятаю звідки перемалював.
Зробив, працює!
Резистори R1 і R2 не ставив.

TL431.zip 235,9 КБ Завантажено: 2316 раз (а)
