Приклад визначення обсягів земляних робіт

За планом фундаментів вибрати вид виїмки і визначити обсяг розробляється грунту. Грунт - супісок.

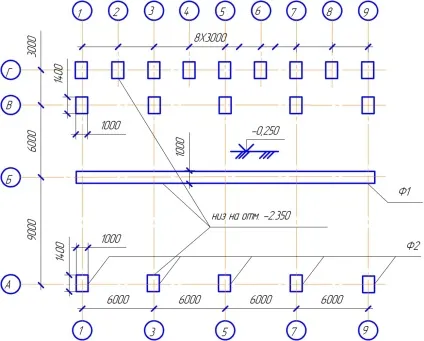

Малюнок 1 - План фундаментів

Перелік робіт, які необхідно визначити:

· Зрізає рослинного шару грунту;

· Розробка виїмки (траншея, котлован, котлован-яма) механізована (екскаватором);

· Доопрацювання грунту механізована бульдозером (тільки в котловані);

· Доопрацювання грунту вручну (у всіх виїмках);

· Зворотне засипання грунту механізована;

· Зворотне засипання грунту вручну;

· Ущільнення ґрунту зворотної засипки.

1 Розміри майданчика визначаємо наступним чином: до розмірів будівлі додаємо по 10-20 м в залежності від умов будівництва (рис. 2): 24 + 10 + 10 = 44 м;

Розміри майданчика планування

Fп = 44 · 48 = 2112 м 2

Малюнок 2 - Визначення розмірів планування майданчика

2 Визначення обсягу грунту при зрізку рослинного шару (рис. 3). Якщо в нормативних джерелах одиницею виміру служать м 2. то обсяг робіт по зрізку дорівнює обсягу робіт по плануванню майданчика:

Якщо в нормативних джерелах одиницею виміру служать м 3. то при визначенні обсягів робіт враховується товщина шару, що зрізається (hср = ​​0,15-0,20 м).

Малюнок 3 - Визначення обсягу зрізання рослинного шару грунту

3 Приймаються наступні види виїмок (див. Рис. 3): для фундаменту Ф1 приймаємо траншею.

Визначаємо об'єм грунту вийнятого з траншеї для фундаменту Ф1 за формулою:

де - обсяг грунту вийнятого з траншеї, м 3;

- площа поперечного перерізу траншеї, м 2;

L - довжина траншеї, м;

Площа поперечного перерізу траншеї (рис. 4) визначається за формулою:

де н - ширина підстави траншеї, м;

в - ширина по верху траншеї, м;

Н-глибина траншеї.

Ширина підстави траншеї знаходиться як сума ширини фундаменту плюс подвійний запас (запас - відстань від фундаменту до основи укосу, для зручності виробництва робота):

де ф - ширина фундаменту, м;

n - запас (n = 0,3-0,6 м; великі значення приймаються для мнолітних фундаментів, менші для збірних), м.

Ширина по верху котловану визначається за формулою:

де l - закладення укосу

Малюнок 4 - Поперечний переріз траншеї

Закладення укосу знаходиться як добуток коефіцієнта укосу і глибини виїмки:

де m - коефіцієнт крутизни укосу (див. таблицю стор.31);

Н-глибина котловану.

Н = 2,350 - 0,250 = 2,1 м

Залежність крутизни укосу від глибини виїмки
