Прийоми растачивания наскрізних і глухих отворів - розточування циліндричних отворів на токарному

Розточувати отвори (внутрішні циліндричні поверхні) складніше, ніж обточувати зовнішні поверхні. Основні труднощі - мала жорсткість розточувального різця.

Наскрізні отвори розточують розточувальними різцями, показаними на малюнку.

Для цього оброблювану заготовку кріплять в патроні токарного верстата. Перевіряють надійність кріплення заготовки і різця. Розточують спочатку чорновим різцем, який за допомогою маховичка супорта плавно підводять до оброблюваного отвору.

Встановивши за допомогою маховичка супорта глибину різання, плавно повідомляють різцю подовжню подачу. Величину подачі для розточування вибирають, враховуючи жорсткість різця, глибину різання і матеріал заготовки. Зробивши один прохід, різець відводять в початкове положення. Так надходять, поки не отримають отвір необхідного діаметра.

Для чистової обробки отворів застосовують тонке (алмазне) растачивание, яке ведуть на високій швидкості різання, але при малих глибині різання і подачі. Розточують чистовими різцями і різцями з пластинками з твердого сплаву. Прийоми і послідовність растачивания ті ж, що і при чорновому розточуванні.

Глухі отвори розточують різцями, показаними на малюнку.

При розточуванні глухих отворів різець необхідно переміщати в поздовжньому напрямку строго на глибину оброблюваного отвору.

Величину проходу різця встановлюють, завдавши крейдою ризику на державке різця. Прийоми робіт залишаються ті ж, що і при розточування наскрізних отворів.

Виготовити корпус Плашкотримач за технологічною картою, вміщеній нижче.

Технологічна карта на виготовлення корпусу Плашкотримач

Залежно від необхідної точності вимірювання і розмірів діаметра отворів застосовують різний вимірювальний інструмент. Неточні циліндричні отвори можна вимірювати нутромером і вимірювальною лінійкою, Для визначення розміру потрібно величину розлучення ніжок нутромера виміряти лінійкою або штангенциркулем. Вимірювання отвору нутромером При розточуванні отвору під оброблений вал вимірюють спочатку діаметр вала штангенциркулем і потім встановлюють по ним ніжки ...

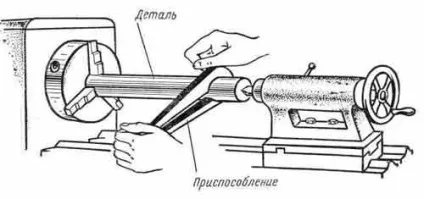

На токарних верстатах виконують шліфування, накатку і інші оздоблювальні роботи. Шліфують, коли розміри і форма деталі виконані з невисокою точністю, а до чистоти обробленої поверхні пред'являють підвищені вимоги. Деталь встановлюють на верстаті так само, як при обтачивании, призводять в швидке обертання і чисто обробляють плоским напилком. Ручку напилка тримають в лівій руці, а правою притримують ...

Розточують отвори на токарних верстатах тоді, коли свердління і розсвердлювання не забезпечують необхідної точності розмірів отворів і чистоти обробленої поверхні. Расточной різець для наскрізного отвору При чорнової і чистової обробки растачивают отвори розточувальними різцями. Залежно від виду розточувального отвору розрізняють розточувальні різці для наскрізних отворів (дивіться малюнок вище) і для глухих отворів (дивіться малюнок ...
