Причини виникнення і методи усунення висолів

Причини виникнення і методи усунення висолів

У зв'язку з наявністю звернень будівельників з питань освіти білих нальотів - «висолів» на поверхні цегляних стін, інформуємо Вас про основні причини їх утворення і методах уникнення їх появи:

Основні причини появи висолів на поверхнях цегляних стін:

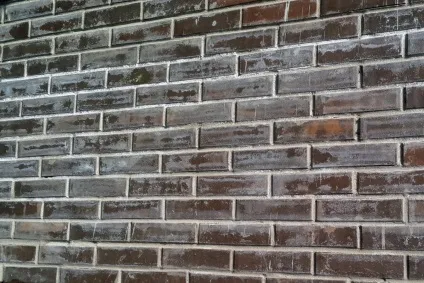

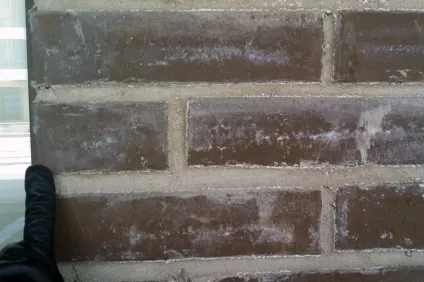

Рис.1 - Освіта білого нальоту на розчинних швах і поверхні цегли

2. Низька якість ведення будівельних робіт - наявність розтікся розчину на лицьовій поверхні стін (рис.2), недотримання заходів по виробництву кладки в зимових умовах (СНиП 3.03.01-87 п.7.57-7.61).

Рис.2 - розтікся розчину

Контроль якості робіт по зведенню кам'яних будівель повинен здійснюватися на всіх етапах будівництва відповідно до нормативних актів України - підрядною організацією з веденням виконавчої документації, Технічним Замовником будівництва та органами Державного будівельного нагляду. У журналах виконання робіт крім звичайних записів про склад робіт фіксується температура зовнішнього повітря, кількість добавки в розчині, температура розчину. Також до виконавчої документації додаються документи про якість використаних матеріалів (паспорта на цеглу, розчин, протоколи випробування розчинної суміші акредитованої спеціалізованою лабораторією).

3. Товщина горизонтальних швів не відповідає СНиП 3.03.01-87 п.7.6 (норма 12мм +/- 2 мм) (рис.3).

Рис.3 - Порушення товщини розчинного шва

Багато будівельників «звинувачують» в появі висолів - цегла, але це спростовують випробування цегли на капілярне підсмоктування (рис.4).

Рис.4 - Вид зразка цегли до і після випробувань на капілярне підсмоктування

Наступне зображення (рис.5) наочно демонструє, що причина утворення висолів криється в розчині. На лицьовій поверхні плити перекриття чітко видно сліди міграції солей з використовуваного при будівництві розчину, що також не допускається нормативними документами за якістю ЖБ виробів.

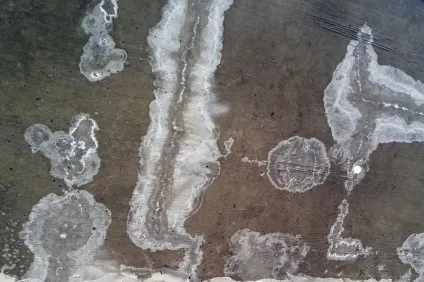

Рис.5 - Наявність висолів на плитах перекриття

Керамічна цегла - пористий матеріал. У процесі висихання кладки він пропускає через себе водний розчин солі з цементного сполучного. Вода випаровується з поверхні цегли, залишаючи на фасаді виносяться сіль (рис.6 і 7).

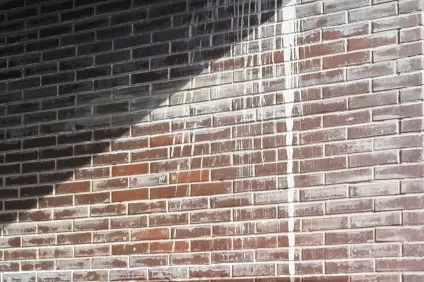

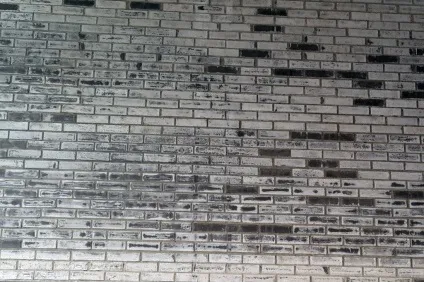

Рис.6,7 - Білястий наліт на стінах будівлі з коричневого цегли

Висоли з'являються також в результаті атмосферної (хімічною) корозії, різних забруднень біологічного походження. У великих містах або поблизу промислових підприємств забруднена атмосфера містить гази, які утворюють при підвищеній вологості повітря шкідливі речовини, наприклад сірчану кислоту, яка в реакції з гідратом оксиду кальцію розчину утворює кристалічний гіпс, який також виступає у вигляді білого нальоту на поверхні цегляної кладки. На процес висолоутворення впливають атмосферні опади, головним чином шляхом вимивання солей з розчину кладки.

Рекомендації по уникненню висолів:

2. При складуванні цегли слід уникати дотику із землею, захищати від бруду і впливу опадів.

3. Уникати попадання розчину на лицьову сторону цегли. У разі потрапляння розчину необхідно його видаляти зі стін до його затвердіння.

4. Не вести кладок під час дощу. У перервах в роботі необхідно закривати кладку плівкою і іншим водонепроникним матеріалів від дощу та інших опадів.

5. Максимально ущільнювати шви кладки. Робити це краще з застосуванням розшивки. Шви виконувати відповідно до нормативних документів (СНиП 3.03.01-87 п.7.6 (норма 12мм +/- 2 мм)).

6. Чи можна покрити фасад захисним складом.

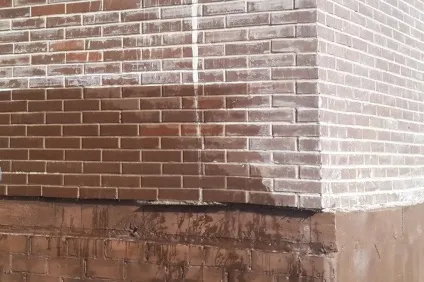

Якщо висоли все-таки з'явилися, застосовують спеціальні смивочние розчини, що також відображено на рис. 8 і 9.

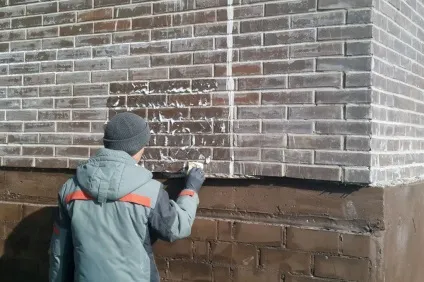

Ріс.8,9 - Нанесення на стіни будівель смивочного розчину і подальший ефект

Висновок: При правильному веденні кладки, з дотриманням нормативної документації, утворення висолів можна уникнути. Але якщо, вони все-таки з'явилися, то з ними можливо боротися апробованими методами. При необхідності нальоти на цеглі можна видалити слабокислими очистителями фасадів типу «Пента», «Софекс», «Типром» і ін. При строгому дотриманні рекомендацій щодо їх застосування.
