1 Робота з радіотерміналами збору даних

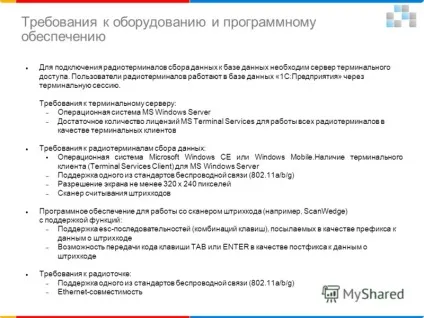

2 Вимоги до апаратного та програмного забезпечення Для підключення радіотерміналів збору даних до бази даних необхідний сервер термінального доступу. Користувачі радіотерміналів працюють в базі даних «1С: Підприємства» через термінальну сесію. Вимоги до термінального сервера: Операційна система MS Windows Server Достатня кількість ліцензій MS Terminal Services для роботи всіх радіотерміналів як термінальних клієнтів Вимоги до радіотерміналів збору даних: Операційна система Microsoft Windows CE або Windows Mobile.Налічіе термінального клієнта (Terminal Services Client) для MS Windows Server Підтримка одного зі стандартів бездротового зв'язку (802.11a / b / g) Роздільна здатність екрану не менше 320 х 240 пікселів Сканер зчитування штрих-кодів Програмне забезпечення для роботи зі сканером штрих-коду (наприклад, ScanWedge) з підтримко й функцій: Підтримка esc-послідовностей (комбінацій клавіш), що посилаються в якості префікса до даних про штрихкоді Можливість передачі коду клавіші TAB або ENTER в якості постфікса до даних про штрихкоді Вимоги до радіоточки: Підтримка одного зі стандартів бездротового зв'язку (802.11a / b / g) Ethernet-сумісність

3 Робоче місце комірника з радіотерміналів Інтерфейс «радіотерміналу» адаптований до невеликих, в порівнянні зі звичайними ПК, екранів ТСД. При запуску інтерфейсу відкривається форма «Головного меню радіотерміналу». Також можуть бути доступними кнопки доступу до можливих дій.

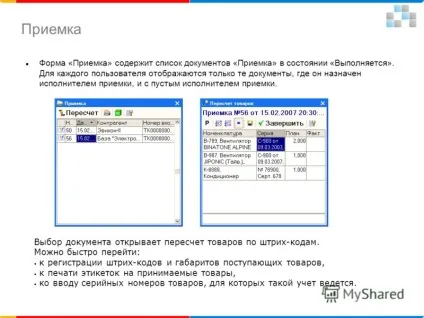

4 Приймання Форма «Приймання» містить список документів «Приймання» в стані «Виконується». Для кожного користувача відображаються тільки ті документи, де він призначений виконавцем приймання, і з порожнім виконавцем приймання. Вибір документа відкриває перерахунок товарів по штрих-кодами. Можна швидко перейти: до реєстрації штрих-кодів і габаритів вступників товарів, до друку етикеток на прийняті товари, до введення серійних номерів товарів, для яких такий облік ведеться.

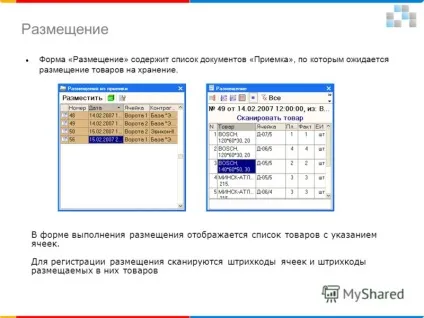

5 Розміщення Форма «Розміщення» містить список документів «Приймання», за якими очікується розміщення товарів на зберігання. У формі виконання розміщення відображається список товарів із зазначенням осередків. Для реєстрації розміщення скануються штрих-коди осередків і штрих-коди розміщуються в них товарів

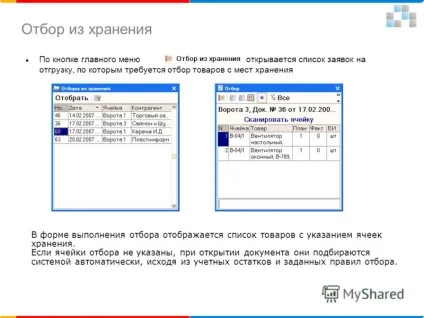

6 Відбір з зберігання По кнопці головного меню відкривається список заявок на відвантаження, за якими потрібно відбір товарів з місць зберігання В формі виконання відбору відображається список товарів із зазначенням осередків зберігання. Якщо осередки відбору не вказані, при відкритті документа вони підбираються системою автоматично, виходячи з облікових залишків і заданих правил відбору.

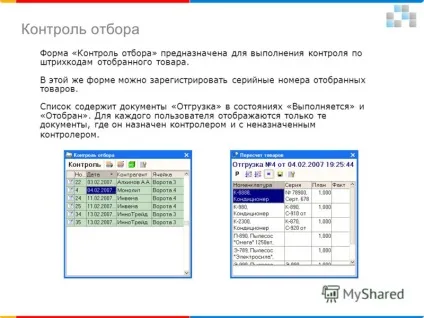

7 Контроль відбору Форма «Контроль відбору» призначена для виконання контролю за штрихкодом відібраного товару. У цій же формі можна зареєструвати серійні номери відібраних товарів. Список містить документи «Відвантаження» в станах «Виконується» і «Відібрано». Для кожного користувача відображаються тільки ті документи, де він призначений контролером і з непризначеним контролером.

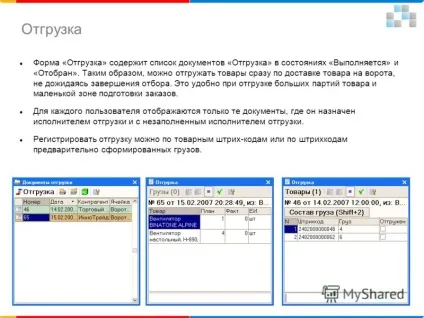

8 Відвантаження Форма «Відвантаження» містить список документів «Відвантаження» в станах «Виконується» і «Відібрано». Таким чином, можна відвантажувати товари відразу по доставці товару на ворота, не чекаючи завершення відбору. Це зручно при відвантаженні великих партій товару і маленькою зоні підготовки замовлень. Для кожного користувача відображаються тільки ті документи, де він призначений виконавцем відвантаження і з незаповненим виконавцем відвантаження. Реєструвати відвантаження можна за товарними штрихкод або по штрих-коду попередньо сформованих вантажів.

9 Реєстрація шлюбу По кнопці «Реєстрація шлюбу» відкривається список документів «Коригування якості». Показуються тільки документи створені поточним користувачем. За кнопці «Створити» викликається процедура реєстрації шлюбу. Першим кроком позиціонується осередок, в якій реєструється шлюб.

10 Реєстрація шлюбу Далі скануються етикетки товару відбраковуються товару. Якщо маркування за серіями і / або характеристиками не проводиться, то можна використовувати штрихкод вироби, а серію вибирати з наявних, або реєструвати нову. В окремому вікні виконується введення кількості. Можна ввести кількість з клавіатури, або скануванням кожної одиниці товару.

11 Внутрішнє переміщення Комірник з радіотерміналів може довільно переміщати товари між осередками. Завершення переміщення ховаються зі списку. Тобто в списку показуються тільки розпочаті й незавершені поточним користувачем переміщення. Переміщення виконуються в розрізі власників товару. При відкритті форми встановлюється власник товару, призначений основним. Натискання на заголовок власника в панелі інструментів відкриває список вибору для зміни поточного власника товару

12 Внутрішнє переміщення Перший крок - відсканувати етикетку осередки, з якої беремо товари. Потім скануються товари. Вони переміщаються в осередок виконавця. Можна відсканувати іншу клітинку, і взяти товари з неї. Для того, щоб покласти товар, потрібно перключітся в режим «Розміщення», натиснувши кнопку «Доставити». Відсканувавши осередок-одержувач, можна розмістити в неї всі наявні на руках товари, або, якщо потрібно розкласти їх по різних осередках, то почерговим скануванням осередок - товари. Кнопка «Завершити» переводить документ у стан «Завершено» і закриває форму. При цьому перевіряється, чи всі взяті товари покладені в осередку.

13 Звіт по осередку Після чого формується звіт про її вміст: Користувачеві пропонується відсканувати етикетку осередки: Із звіту можна надрукувати етикетки на товари в осередку. Якщо користувачеві доступна роль «Інвентаризація з радіотерміналу», то зі звіту можна відразу провести інвентаризацію осередку.

14 Реєстрація штрихкодів і габаритів Комірник з радіотерміналу може реєструвати зовнішні штрих-коди (виробників) і створювати внутрішні для немаркованих товарів. Внесення даних про габарити і вагу товару також зручно виконувати з використанням ТСД. Реєструвати габарити товару можна із застосуванням штрихкодового лінійки. Штрихкод - це ключ для подальшої роботи з товаром, і помилки, допущені при реєстрації штрих-коду, можуть привести до важко обнаружіми пересортице, і як наслідок до матеріальних втрат складу. Тому для користувачів з доступом до цієї операції призначається окрема роль «Реєстрація відомостей про товар з радіотерміналу». Реєстрація виконується крок за кроком: 1. Пошук номенклатури по каталогу.

15 Реєстрація властивостей товарів 2. Якщо для номенклатури ведеться облік по серіях і / або характеристик, то їх пропонується вибрати. 3. Штрих-код можна відсканувати наявний на товар, або створити внутрішній. З форми можна відразу надрукувати етикетки на товари, для яких реєструються відомості. Внести габарити товару можна з клавіатури після натискання на відповідне гіперпосилання Або використовувати штрихкодову лінійку, яку можна виготовити самостійно, і помітно прискорити введення даних про габарітах.штріхкодовую лінійку

17 Введення серійних номерів Введення серійних номерів виконується в контексті документів «Приймання» і «Відвантаження» по кнопці Номери можуть вводитися скануванням або з клавіатури ТСД.

18 Друк етикеток Друк етикеток викликається з контексту інших форм по кнопці Автоматично заповнюється товарами форми-власника. У колонку «Копій» підставляється кількість товарів в формі-власника. Кнопка «Змінити кількість» встановлює вказану кількість у всіх рядках. За кнопці «Друк» етикетки відправляються на налаштований для користувача принтер. Для оснащених радіотерміналами користувачів зручно використовувати мобільні принтери етикеток.
