1 Растрова і векторна графіка

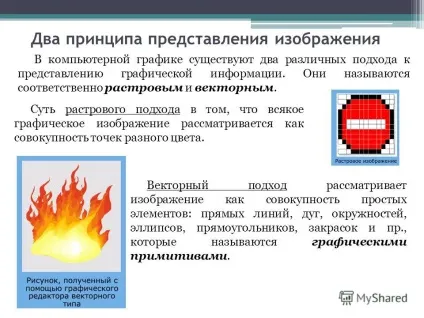

2 Два принципу представлення зображення У комп'ютерній графіці існують два різних підходи до подання графічної інформації. Вони називаються відповідно растрових і векторних. Векторний підхід розглядає зображення як сукупність простих елементів: прямих ліній, дуг, кіл, еліпсів, прямокутників, закрасок тощо. Які називаються графічними примітивами. Суть реєстрового підходу в тому, що будь-яке графічне зображення розглядається як сукупність точок різного кольору.

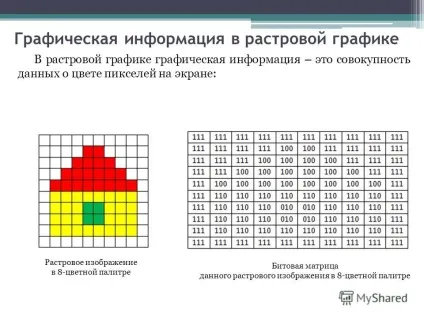

3 Графічна інформація в растровій графіці В растровій графіці графічна інформація - це сукупність даних про колір пікселів на екрані: Бітова матриця даного растрового зображення в 8-кольоровій палітрі Растрове зображення в 8-кольоровій палітрі

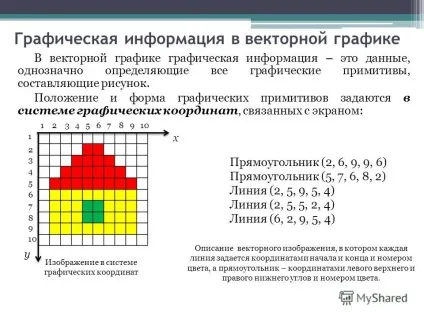

4 Графічна інформація в векторній графіці У векторній графіці графічна інформація - це дані, однозначно визначають всі графічні примітиви, складові малюнок. Положення і форма графічних примітивів задаються в системі графічних координат, пов'язаних з екраном: Опис векторного зображення, в якому кожна лінія задається координатами початку і кінця і номером кольору, а прямокутник - координатами лівого верхнього і правого нижнього кутів і номером кольору. Зображення в системі графічних координат xy Прямокутник (2, 6, 9, 9, 6) Прямокутник (5, 7, 6, 8, 2) Лінія (2, 5, 9, 5, 4) Лінія (2, 5, 5, 2, 4) Лінія (6, 2, 9, 5, 4)

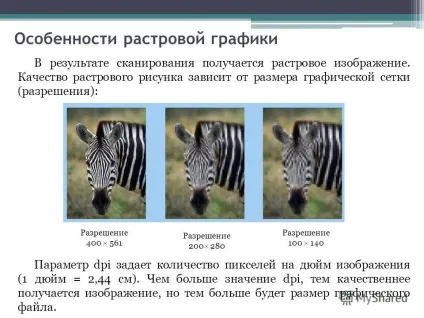

6 Особливості растрової графіки У результаті сканування виходить растрове зображення. Якість растрового малюнка залежить від розміру графічної сітки (дозволу): Дозвіл Дозвіл Дозвіл Параметр dpi задає кількість пікселів на дюйм зображення (1 дюйм = 2,44 см). Чим більше значення dpi, тим якісніше виходить зображення, але тим більше буде розмір графічного файлу.

7 Особливості растрової графіки Гідність растрової графіки полягає в тому, що при високій роздільній здатності монітора растрове зображення може мати фотографічне якість:
