1 Напрямок струму і напрямок ліній його магнітного поля. Правило лівої руки. Учитель фізики: Мурнаева Катерина Олександрівна

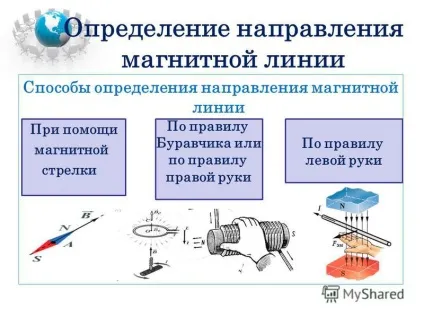

2 Способи визначення напрямку магнітної лінії Визначення напрямку магнітної лінії За допомогою магнітної стрілки За правилом свердлика або за правилом правої руки За правилом лівої руки

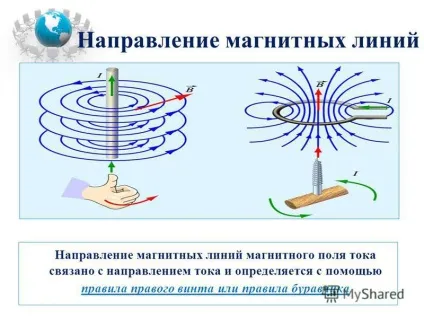

3 Напрямок магнітних ліній Напрямок магнітних ліній магнітного поля струму пов'язано з напрямком струму і визначається за допомогою правила правого гвинта або правило гвинта

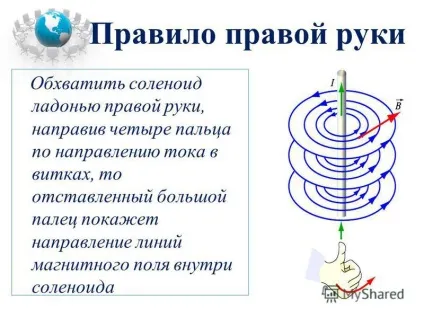

4 Правило правої руки Обхопити соленоїд долонею правої руки, направивши чотири пальці у напрямку струму в витках, то відставлений великий палець покаже напрям ліній магнітного поля всередині соленоїда

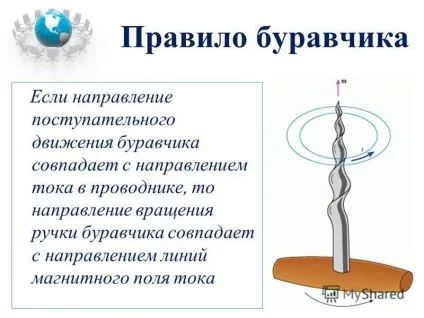

5 Правило свердлика Якщо напрямок поступального руху свердлика збігається з напрямом струму в провіднику, то напрям обертання ручки свердлика збігається з напрямом ліній магнітного поля струму

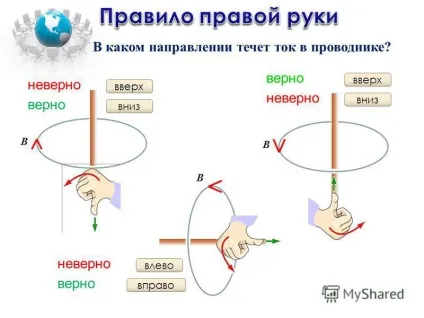

6 BB B В якому напрямку тече струм в провіднику? вгору невірно вниз вірно вгору вірно вниз невірно вліво невірно вправо вірно

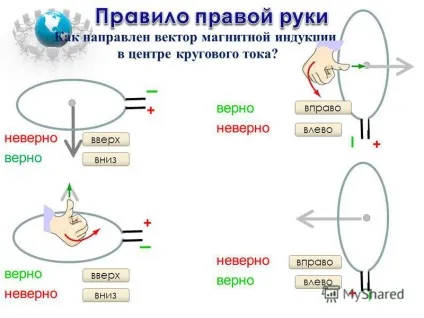

7 Як спрямований вектор магнітної індукції в центрі кругового струму? + - вгору невірно вниз вірно + - вгору вірно вниз невірно + - вправо вірно вліво невірно _ + вправо невірно вліво вірно

8 Правило лівої руки Якщо ліву руку розташувати так, щоб лінії магнітного поля входили в долоню перпендикулярно до неї, а чотири пальці були спрямовані по току, то відставлений на 90 ° великий палець покаже напрям діючої на провідник сили.

9 Застосування Ориентирующее дію МП на контур зі струмом використовують в приладах: 1) електродвигунах 2) електродинамічному гучномовці (динаміці) 3) магнітоелектричної системи - амперметра і вольтметра

10 Зібрані три установки приладів за схемами, зазначеними на малюнку. В якому з них: а, б чи в - рамка повернеться навколо осі, якщо замкнути ланцюг?

11 11 Зібрані три установки приладів а, б, в. В якій з них провідник АВ почне рухатися, якщо замкнути ключ К?

12 В ситуації, зображеної на малюнку, дія сили Ампера направлено: А. Вгору Б. Вниз В. Ліворуч Г. Вправо

13 В ситуації, зображеної на малюнку, дія сили Ампера направлено: А. Вгору Б. Вниз В. Ліворуч Г. Вправо

14 В ситуації, зображеної на малюнку, дія сили Ампера направлено: А. Вгору Б. Вниз В. Ліворуч Г. Вправо

15 За малюнком визначте, як спрямовані магнітні - лінії магнітного поля прямого струму А. За годинниковою стрілкою Б. Проти годинникової стрілки

16 Які магнітні полюси зображені на малюнку? А. 1 північний, 2 південний Б. 1 південний, 2 південний В. 1 південний, 2 північний Г. 1 північний, 2 північний

17 Сталевий магніт розламали на три частини. Чи будуть володіти магнітними властивостями кінці А і В? А. Чи не будуть Б. Кінець А має північний магнітний полюс, В - південний В. Кінець В має північний магнітний полюс, А - південний

18 За малюнком визначте, як спрямовані магнітні - лінії МП прямого струму. А. За годинниковою стрілкою Б. Проти годинникової стрілки

19 На якому з малюнків правильно зображено положення магнітної стрілки в МП постійного магніту? А Б В Г

20 §§45,46. Вправа 35, 36. Домашнє завдання:
