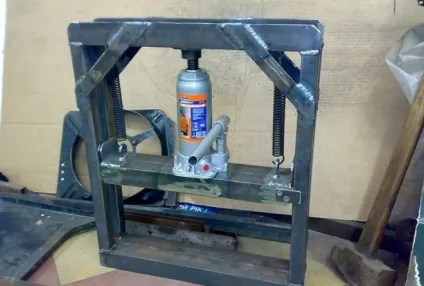

Прес для гаража своїми руками докладна інструкція

Для чого потрібен гаражний прес, і як це працює

Прес гаражний може виробляти силу від декількох десятків до декількох тисяч тонн. Це значення розраховується індивідуально. Пристрій активно використовується для:

• Металообробки (штампування, правка, гнуття, кування);
• Виготовлення сталевих профілів, деревостружкових виробів;
• Пресування всіляких матеріалів (пластмаса, гума та т. Д.);
• Брикетування.

Як використовувати гаражний прес домашніх майстрів? Витративши трохи часу, зусиль (і незначну суму грошей), Ви звільняєте себе від дорогих відвідин автосервісів для заміни сайлентблока або підшипника.

Зверніть увагу: для особистого користування або невеликої майстерні оптимально підійде домкрат, що створює зусилля до 10 тонн. Це допоможе зробити апарат менш габаритним.

Ви без зусиль зможете зробити будь-яку металеву заготовку, рихтування, склеїти кілька деталей (з пластика, заліза, картону), і навіть вичавити масло. Саморобний прес для гаража - пристрій потрібне і багатофункціональне.

Однак перш ніж приступити до створення гідравлічного преса своїми руками, важливо зрозуміти принцип дії механізму. Агрегат складається з двох камер різного розміру. Під впливом тиску з циліндра меншого розміру рідина передається в збільшений циліндр.

Схема саморобної преса

Обидві камери з'єднані між собою спеціальним каналом, по якому і циркулює робочий розчин. У ємності більшого розміру знаходиться поршень. Коли використовується рідина (зазвичай це особливе масло) заповнює велику камеру, поршень опускається і тим самим приводить в дію виконавчий інструмент.

У більшості випадків робочий циліндр фіксується у вертикальному положенні, але іноді раціональніше встановити ємність горизонтально. Як зробити прес правильно? Що потрібно купити для конструювання корисної саморобки? Давайте розбиратися.

Збірка гідравлічного преса для гаража: список інструменту

Перший крок - покупка гідравлічного пляшкового домкрата. Професіонали рекомендують купувати пляшковий домкрат з вбудованим ручним насосом, так як прес, зібраний на його основі, самий простий і зручний в експлуатації. Якісний домкрат потребує надійного підставі, адже в іншому випадку весь агрегат розвалиться під високим тиском.
Крім домкрата, Вам знадобляться:

1. Зварювальний апарат.
2. Ножовка по металу.
3. Болгарка.
4. Диски для різання сталі.
5. Електроди (Е42).
6. Шуруповерт.
7. Електродриль.
8. Рулетка.
9. Рівень.
10. Швелер (не нижче №8).
11. Профільована труба (прямокутного або круглого перетину, мінімум 4х4 см).
12. Профільний куточок (50х5).
13. Листова сталь.
14. Сталева смуга (товщина - не менше ніж 10 мм).
15. Відрізок труби (довжина близько 10 мм).
16. 2 пружини (для упору).

Важливо: у початківця «автомеханіка» можуть виникнути труднощі при роботі зі зварювальним апаратом. Досвідчені майстри радять потренуватися на апаратах інверторного типу або довіритися професійному майстру.

підготовка проекту

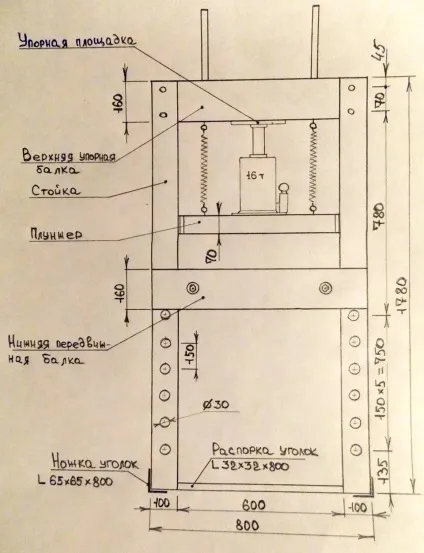

Ми пропонуємо розглянути докладні креслення, які допоможуть Вам у створенні проекту. Адже перш ніж зібрати свій прес, потрібно розібратися в його конструкції і вирахувати ідеальні розміри.

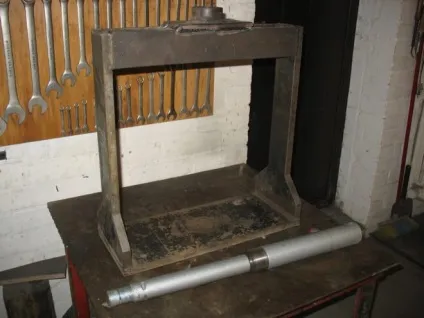

Станина - головний елемент апарату. Це рама, усередині якої розташований домкрат. Вона повинна бути максимально міцною.

Саме надійне підгрунтя станини - платформа. Прораховуючи ширину платформи, важливо враховувати габарити матеріалів, які Ви плануєте обробляти на пресі.

Верхня частина станини буде служити опорою оброблюваних деталей. Мобільний стіл монтується на раму і передає силу від домкратних штока безпосередньо на заготовку. При монтажі столу важливо враховувати, що він повинен вільно рухатися по станині вниз / вгору.

Жорсткі пружини фіксуються до основи станини з одного боку, і до робочого столу - з іншого. В процесі роботи пружини будуть стискати домкрат, приводячи в дію домкратний шток.

Збираємо гаражний прес: покрокова інструкція

Ви вже придбали все необхідне для збірки? Тоді можете вважати, що надійний прес в гараж своїми руками майже готовий!

Покрокове керівництво і схема збірки гаражного преса:

• Вирізаємо з металу необхідні деталі відповідно до креслення.
• Зварює підставу. Для цього Вам знадобиться відрізок труби і сталева пластина. Приварюють стикувальні шви, закріплюємо зверху пластину. У Вас повинна вийти сталева конструкція, що нагадує букву «П». Кути конструкції - строго 90 градусів. Приварюють букву «П» до основи - станина готова!
• Виготовляємо мобільний стіл. Для цього Вам знадобиться швелер або труба, а також сталева смужка, з якої Ви сконструіруете напрямні.
• Останній етап: фіксація пружин.

Надійний пресовий апарат, зроблений особисто Вами, готовий! Тепер Ви можете самостійно усувати багато поломки, а зекономлені кошти вкладати в поліпшення улюбленого авто!
