Предметний столик, предметний столик мікроскопа

Предметним столиком називають поверхню в конструкції мікроскопа, на якій встановлюється і кріпиться в певному положенні мікроскопічний препарат. Предметні столики в різних моделях мікроскопах можуть відрізнятися за своєю конструкцією та забезпечувати рух препарату по вертикалі або горизонталі або поворот на певний кут.

Отже. в залежності від своєї конструкції все предметні столики можна розділити на дві більше групи: рухомі і нерухомі.

Нерухомі предметні столики. Це найбільш примітивні за своєю конструкцією предметні столики, які використовуються в дитячих і шкільних мікроскопах. При цьому рух мікроскопічного апарату здійснюється вручну спостерігає. При використанні подібних столиків, як правило, мають місце бути невеликі допуски на перпендикулярність і паралельність робочої поверхні, що виражається в неякісної зображенні (наприклад, спостерігається нерівномірна різкість). Однак подібні столики відрізняються низькою ціною і доступністю, тому досить поширені для використання в навчальних цілях.

Рухливі предметні столики. Такі столики мають вже більш складну конструкцію, в якій мінімум дві складові частини переміщаються. Завдяки такій будові предметні столики забезпечують рух препарату по осях або поворот на деякий кут. Залежно від способу руху рухливі предметні столики підрозділяються на наступні підгрупи: координатні, поворотні і обертові.

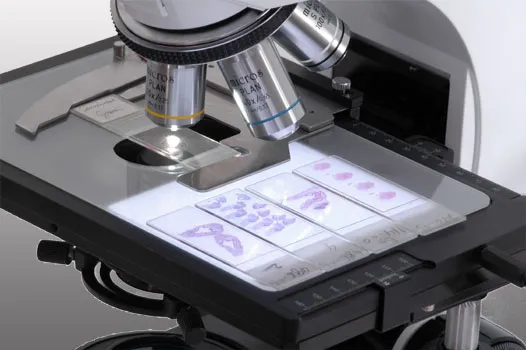

Координатні предметні столики. За допомогою даних столиків можна здійснювати рух препарату по двох осях (для точності переміщення столики обладнані координатної шкалою і ноніусом) за допомогою спеціальної рукоятки або електродвигуна (так звані, скануючі столики). Останні можуть обладнані спеціальним джойстиком управління (в цифровому мікроскопі управління здійснюється за допомогою комп'ютерної програми). Координатне переміщення зазвичай вказується наступним позначенням: наприклад, 120 x 100 мм.

Поворотні предметні столики. Дані столики дають можливість повернути координатний стіл на деякий кут. Позначення для поворотного столика буде виглядати так: 75 х 50/240 °, де перші два числа позначають координатне переміщення, а третє значення - це кут повороту.

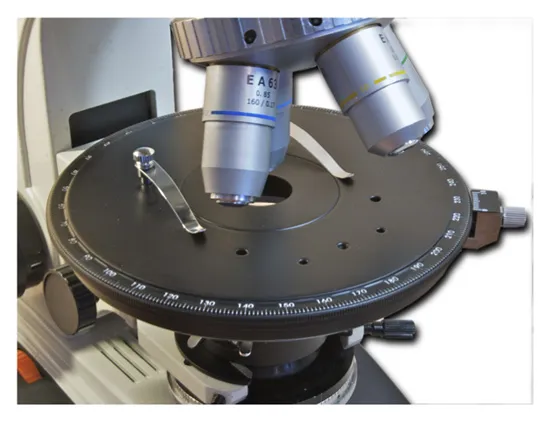

Обертові предметні столики. Обертові столики використовуються в поляризаційних мікроскопах. Такий столик обладнаний спеціальним обертовим диском, а також спеціальним стопорним гвинтом для фіксації положення через кожні 30 ° - 45 °. В позначенні подібних столиків, як правило, присутній маркування "Pol" (для поляризаційних досліджень).
