Правильно замовляємо рукава високого тиску (РВД)
В даний час в Білорусі експлуатується значна кількість різної дорожньо-будівельної, комунальної, сільськогосподарської, лісогосподарської та іншої техніки. Практично вся вона має гідропривід, за допомогою якого приводяться в рух робочі органи цих машин. В процесі експлуатації споживачеві час від часу доводиться замінювати на нові зношені деталі і агрегати, в тому числі - рукава високого тиску (РВД).
Рукава високого тиску (РВД) - це гнучкі трубопроводи для подачі робочих рідин, газів, сипких матеріалів. Вони являють собою армовані шланги високого тиску певної довжини, які комплектуються приєднувальними металевими наконечниками різних типів, розмірів і конфігурацій.
Шланги високого тиску складаються з внутрішнього гумового шару, захисного текстильного шару, силових шарів з латунірованная дроту, проміжних гумових шарів і зовнішнього гумового шару. Промислові РВД бувають з металевим переплетенням і з металевими навивку. Перші застосовуються в гідроприводах з відносно невисоким тиском (до 25 МПа) і, як правило, там, де потрібно, можливо, менший радіус вигину рукава. Другі використовуються в техніці, що працює на тиск 25-40 МПа, де діють постійні циклічні навантаження.
Останнім часом на білоруському ринку з'являється все більше імпортної техніки, а також вітчизняними виробниками все частіше використовуються РВД різних світових виробників. Рукава на імпортну техніку не мають стандартних довжин і комплектуються широким спектром гідравлічних фітингів, які відповідають таким стандартам: англійської BS (дюймова різьба), американському SAE (універсальне з'єднання JIC), німецькому DIN (метрична різьба), французькому NF (з'єднання з дрібною різьбою), японському JIS. З огляду на це, при заміні рукава необхідно вміти правильно описати потрібні Вам параметри (умовні позначення), що зніме необхідність виготовляти рукав за зразком і дозволить скоротити час простою машини.
Для правильного замовлення РВД, ми наводимо приклад умовного позначення згідно ТУ РБ 37414127.001-97 ТДВ «ГІДРОТЕХСЕРВІС».
Приклад умовного позначення РВД згідно ТУ ТДВ «ГІДРОТЕХСЕРВІС»
А зараз ми розповімо, як правильно визначити ці параметри
1. Діаметр умовного проходу (внутрішній діаметр) РВД, мм.
При заміні старого рукава на новий діаметр умовного проходу визначається за маркуванням, нанесеної заводом виробником (Dn 5, Dn 6 ....)
2. Тип шланга - з відповідним робочим тиском Bar / МПа.
Визначальним для вибору типу шланга є максимальний робочий тиск в гідросистемі, яке визначається настроюванням запобіжного клапана гідросистеми. Інформацію можна отримати в керівництві по експлуатації машин. Другий варіант для визначення типу шланга - по маркуванню, нанесеної на шланг.
Приклад маркування, нанесеної на шланг виробництва фірми Manuli:
SAE100R2AT - міжнародний стандарт шланга, що відповідає певному типу гуми,
DN8 - 5/16. - умовний прохід,
3. Приєднувальний наконечник
Для правильного вказівки присоединительного наконечника:
Штуцер (зовнішня різьба) - (при приєднанні з гідравлічним вузлом ущільнюється за допомогою мідних, гумових кілець) при замовленні звернути увагу на їх обов'язкову заміну.
Банджо - (кріпиться за допомогою болтів, ущільнюється за допомогою мідних кілець) при замовленні звернути увагу на обов'язкову заміну кілець.
Фланець - (фланцеве приєднання включає в себе ущільнити тельное гумове кільце яке встановлюється в канавці розміщеної на торці фланця) при замовленні звернути увагу на обов'язкову заміну.
б) Виробляємо правильні заміри для визначення необхідних приєднувальних параметрів. Для того щоб правильно визначити розмір різьблення наконечника, необхідно визначити діаметр зовнішньої або внутрішньої різьби за допомогою штангельциркулем, а крок різьблення за допомогою резьбомери.
Вимірювання приєднання тип штуцер:
Вимірювання приєднання тип банджо:
Вимірювання приєднання тип фланець:
6. Кут розвороту гнутих фітингів
Кут розвороту фітингів вказується в разі, коли з двох сторін РВД встановлені гнуті фітинги. Для визначення кута, встановлюємо кінець "А * (ближній) в вертикальну позицію з'єднанням вниз.
Кут визначається обертанням проти годинникової стрілки кінця "Б4 (дальній). Див. Малюнок.
Кут може бути від 0 ° до 360 °. У разі якщо кут не вказано, він приймається 0 °.
Стандарти фітингів РВД, використовувані нами
DK - український стандарт
DKO - Німецький стандарт
J.I.C. - Joint Industries Council (американський стандарт)
J.I.S. - Japanese Industrial Standard (японський стандарт)
B.S.P. - british Standart Pipe (англійська стандарт)
O.R.F.S. - O'Ring Face Seal (американський стандарт)
N.P.T.F. - National Pipe Tapered Fuel (американський стандарт)
Кут повороту фітинга

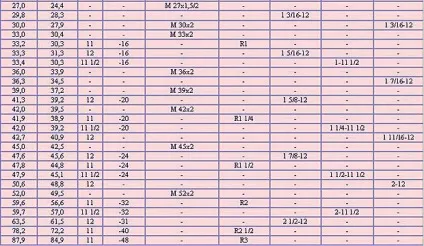

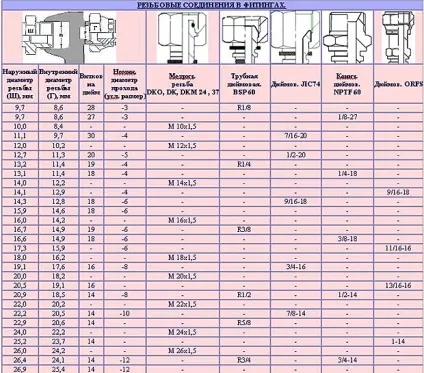

Визначення різьблення по діаметру фітинга
Приклади виконання РВД
