Правильне підключення колектора теплої підлоги установка, настройка
Якщо ви вирішили зайнятися пристроєм теплої підлоги самостійно, то перед вами неминуче постане питання, як правильно підключити, щоб він був працездатний і обігрівав підлогу і все приміщення. Якщо уявити весь цей процес, то можна переконатися що запорукою ефективності системи є правильне підключення колектора теплої підлоги, що відповідає за регулювання температури.
Колектор на вигляд - це звичайний шматочок труби з декількома отворами з одного боку, службовцями виходами. Пара таких простеньких конструкцій фактично відповідає за управління водяним теплою підлогою. Давайте розберемося, для чого потрібні ці виходи і як виконати підключення колектора теплої підлоги.
Як працює колектор
Водяні підлоги укладають різними способами, наприклад, бетонним або настильним, але незалежно від обраної технології необхідно придбати і встановити шафу колекторний.
Колекторний ящик рекомендують встановлювати на стіні по можливості ближче до середини і найчастіше у самої підлоги.
- подає, яка виходить з котла і подає в систему гарячий теплоносій;
- поворотну, яка виконує абсолютно протилежну роль: вона служить для збору вже відпрацювала і встигла охолонути води. Її повертають назад в котел. і процес знову повторюється.
Циклічність процесу забезпечує інший вбудований компонент системи - циркуляційний насос. Так чи інакше, в процесі експлуатації теплої підлоги, скажімо при ремонтних роботах, доводиться систему відключати. Для цього кожну з труб оснащують запірними вентилями. Трубу з пластика і запірний вентиль з металу з'єднують один з одним через компресійний фітінг. Потім до вентиля під'єднують гребінь, монтуючи з одного краю відведення повітря, а з іншого - зливний кран. Після складання шафи переходять безпосередньо до монтажу. І тільки вже маючи встановлений на стіну гребінь можна підрізати труби контуру по довжині.
Щоб забезпечити герметичність з'єднання труби підрізають строго під прямим кутом.

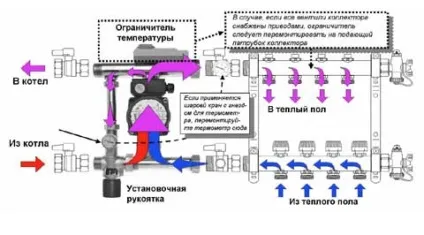

Спрощена схема колектора теплої підлоги

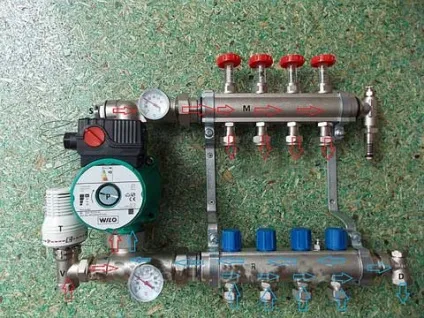

Найпростіша схема гребінки складається з двох контурів. Для виготовлення розподільної системи використовують латунь або нержавіючу сталь - два матеріали з високою стійкістю до агресивного впливу гарячої води. Гребінка повинна бути розташована на стіні строго вертикально, щоб забезпечити ефективність роботи всіх складових і дозволити рівномірно
Запірні клапани, встановлені в кожному контурі, можуть мати ручну або автоматичну систему відкривання з використанням електромеханічних приводів. У розглянутій нами системі, як правило, використовують ручні.
За допомогою цих клапанів, один з яких встановлений на вході, а інший - на виході, регулюють подачу гарячої води. Для регулювання витрати рідини між контурами, розташованими, скажімо, в сусідніх приміщеннях, в зворотному гребені встановлюють так звані балансувальні клапани.
Нерідко запірний механізм доповнюють витратомірами, службовцями як індикатор потоку теплоносія. Завдяки їм можна коригувати кожен контур системи, так як витратоміри налаштовують і вимірюють обсяг теплоносія для кожного з них окремо. Це особливо важливо для контурів з різною довжиною труб. На зворотному гребені встановлюють термодатчики, які необхідні для повного або часткового перекриття системи. Робиться це в автоматичному з використанням електричних сервоприводів або ручному режимі.

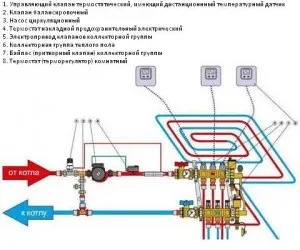

Як правило, при установці спрощеної системи своїми руками проблем не виникає. При влаштуванні двоконтурного опалення, скажімо, для обігріву ванної кімнати і туалету навіть немає необхідності в дорогому обладнанні. Залежно від того, які використовуються змішувальні клапани, схеми гребенів ускладнюються
змішувальні клапани
При підключенні колектора використовують два типи змішувачів клапани: двох і триходових. Вони призначені для змішування рідин: гарячої, яка надходить з котла і охолодженої, відповідно, з опалювального контуру. Керують ними в ручному або автоматичному режимі - вимагає додаткової установки сервоприводу або керуючого пристрою.
Триходові використовують, як правило, для колекторів, призначених для обігріву великих приміщень з площею понад 200 кв. м. У такі схеми також включають погодозалежні датчики, які запрограмовані на визначення необхідної температури підлоги, виходячи від зовнішніх умов.
Двоходові використовують для приміщень з меншою площею - менше 200 м 2. У подібній схемі температуру підлоги регулює клапаном. При необхідності він сам додає гарячу рідину, що надходить з котла або, навпаки, воду з обробки. Якщо колектор налаштований правильно, то абсолютно виключається перегрів статі. Схеми з двухходовим клапаном забезпечують плавність і стабільність регулювання.
Є ще чимало інших схем колекторів і типів установки.
Як правило, до схеми буває прикладена спеціальна таблиця балансування, на основі якої можна гребінь відповідно двома параметрами: довжина контуру і опалювальна навантаження.
У таблиці пов'язані номер контуру і число оборотів від положення вентиля балансування - «закритий». Налаштовують гребінь так:
- видаляють з вентиля ковпачок, службовець для його захисту;
- закривають вентиль до відмови - для цього використовують шестигранний ключ;
- визначають для даного контуру кількість оборотів;
- відвертають вентиль на це число;
- аналогічно налаштовують інші контури.
Правильна настройка і підключення колектора необхідні для тривалої експлуатації і ефективної роботи системи.
