Копри і копрове встаткування відноситься до класу спеціальних будівельних машин, призначених для виконання всіх видів пальових робіт, а саме: переміщення виробів з майданчика складування до місця їх занурення в грунт, установки в проектне положення і безпосередньо забивання паль (для цієї операції на копри встановлюють молоти або інші погружателя).

За способом пересування копри можуть бути самохідними, що встановлюються на базових машинах (як правило, екскаваторах), і пересувними на рейковому ходовому пристрої (зазвичай на баштовому крані).

За принципом роботи сваепогружающіх механізмів розрізняють ударні (із застосуванням механічних, дизельних, пароповітряних молотів) і вібраційні установки.

Механізми, призначені для занурення паль, за принципом роботи поділяють на вібраційні і ударні (до них відносять суміш пару, дизельні, механічні молоти).

За призначенням копри поділяються на:

- універсальні, оснащені повноворотна платформою для обладнання, що дозволяє здійснювати занурення вертикальних і похилих паль і допускає переміщення стріл в перпендикулярних напрямках для більш точної установки виробів;

- напівуніверсальні, що мають обладнання на поворотній платформі, що дозволяє забивати вертикальні палі і забезпечувати тільки робочий нахил щогли для забивання похилих виробів;

- прості, що не мають зміни вильоту стріли і нахилу копровий щогли, механізмів повороту платформи і призначені для занурення тільки вертикальних паль.

Пристрій копрів (загальний опис)

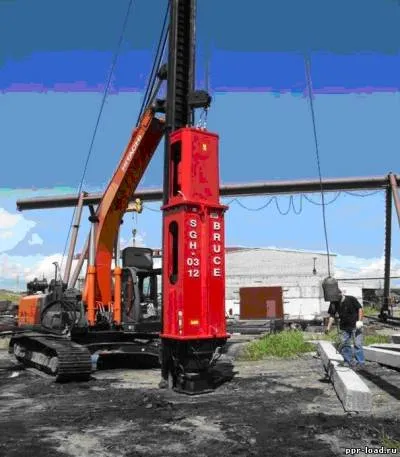

Основними вузлами копрів є: опорна горизонтальна рама з платформою; щогла, призначена для переміщення молота і фіксування його у вертикальному положенні; підкіс для її утримання в піднятому положенні; монтажний подстрелок, який використовується для підйому щогли; дві щоглові розтяжки, які утримують її від бокового зміщення; двохбарабанна копрова (призначена для підйому молота на робочу висоту) і допоміжна (необхідна для підтягання паль і переміщення установки від однієї встановлюється палі до іншої) лебідки; противагу; напрямна стріла; ходовий пристрій, призначене для переміщення копра.

Нижче представлені технічні характеристики деяких копрів і копрових установок різного виконання, в тому числі прості, напівуніверсальні і універсальні на гусеничному ходу, повноповороті на базі екскаваторів, тракторів, автомобілів і автокранів, що застосовуються будівельними організаціями.

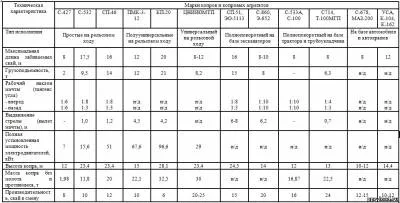

Технічні характеристики копрів і копрових агрегатів

Копри в форматі dwg

Копер C-908.dwg
Копер C-908A.dwg
Копер Coper-t.dwg
Копер KATO-30.dwg
Копер KATO30TH.dwg
Копер MS_2M.dwg
Копер Sumitomo.dwg
Копер КГМ-16.dwg
Копер СП-46.dwg
Копер СП-49 на базі Т-130.dwg
Копер СП-56.dwg
Копер СП_49Б.dwg
Копер Юнттан 20.dwg
