Найпростіше, коли ці пристрої мають підтримку PoE. Тоді нічого додатково не потрібно. Потрібно тільки сам джерело живлення, в якості якого може виступати, наприклад, PoE-світч. У цьому випадку схема підключення виходить дуже простий:

Проводів мінімум - це дуже зручно. Це само по собі вже великий плюс. Але, є й інша вагома перевага - ціна. Там, де необхідно подати живлення на пристрої в кількості 3-5 штук, то з використанням PoE це цілком може вийти дешевше.

Устаткування з підтримкою PoE знайти зараз не проблема. Наприклад, на Aliexpress дуже багато доступних за ціною IP-камер, які відразу мають вбудований PoE-модуль. Для інших IP-камер PoE-модуль може пропонуватися в якості опції. Зокрема, недавно я замовляв парочку таких 2-мегапіксельних камер. Базова модель коштувала 1220 рублів, з PoE-модулем 1380 рублів. Ось така невелика доплата за настільки істотна зручність підключення.

На схемі показано використання 5-ти портового PoE-світча. Можна зустріти іншу назву - Power Switch, що те ж саме. Це пристрій 2-в-1. По-перше, - це світч (комутатор), призначений для з'єднання декількох Ethernet-пристроїв. По-друге, - це джерело живлення для цих пристроїв.

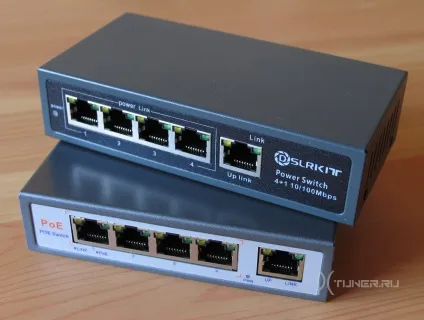

Серед 5-ти портів PoE-світча, один порт «Up Link» призначений для підключення до роутера або іншому свитчу. Решта 4 порту, так звані «Power Link», призначені для підключення безпосередньо тих пристроїв, на які потрібно подати харчування.

Купити дуже пристойний PoE-світч на тому ж Aliexpress можна за 1500-1700 руб. Це буде пристрій в металевому корпусі в комплекті з блоком живлення на 96W.

Це дуже важливий момент! Схоже, виробники не змогли відразу домовитися і тому зараз існують групи PoE-обладнання, які несумісні один з одним. Багато різних подробиць можна дізнатися, звернувшись до стандартів IEEE 802.3af і IEEE 802.3at. Я ж зупинюся лише на головному.

Найбільш поширені групи PoE-обладнання:

Той і інший варіант буває для мереж 10 / 100Мбит і 10/100 / 1000Мбіт, - це теж важливо.

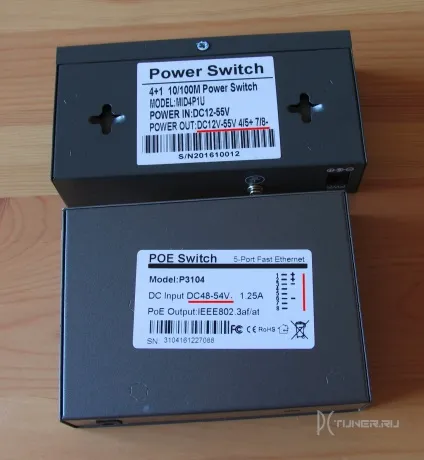

На обладнанні ці позначення можуть виглядати так:

На IP-камерах таких позначень може не бути на корпусі, треба дивитися специфікацію або обов'язково уточнювати параметри PoE у продавця.

Суть цих позначень в тому, що для передачі електричної енергії через Ethernet-кабелі використовуються різні дроти (контакти). Природно, якщо виявиться, що у вашого PoE-обладнання вони не збігаються, то спільно працювати таке обладнання не буде.

Бувають випадки. Підкреслюю, саме бувають! Коли, PoE-модуль в тій же IP-камері може працювати з тим і іншим варіантом задіяних контактів. Особливо це актуально, коли PoE-модуль був опціональний. Він вставляється в камеру за бажанням замовника. Я стикався з тим, що такий PoE-модуль всередині камери підключається кабелем, на кінці якого два роз'єми. Відповідно, його можна було підключитися або одним, або іншим роз'ємом, отримавши різний результат.

Але краще не сподіватися на таку турботу виробника. Найкраще - це вибрати для своєї Ethernet-мережі варіант PoE-B або PoE-A і купувати тільки відповідне PoE-обладнання.

Крім номерів контактів слід пам'ятати про напругу. Найчастіше зустрічається обладнання під 48V, але можливі варіанти. Вище на фото можна бачити, що представлені PoE-свитчи працюють у діапазонах напруг. Особливо у першого діапазон широкий. Конкретне напруга, яке в підсумку буде видаватися з PoE-світча, залежить від вихідної напруги використовуваного блоку живлення.

Потужність блоку живлення - це теж важливий параметр. Чим вона більше, тим більше можна підключити пристроїв або більше виділити потужність кожного пристрою.

Наприклад, маємо 5-ти портовий PoE-світч і блок живлення в комплекті 48V 96W (2А). Запітивая від нього одночасно 4 PoE-пристрої кожному дістанеться 48V 24W (500mA). Це грубий розрахунок. Різні пристрої можуть мати різний енергоспоживання, тому розподіл може бути нерівномірним.

Яка потужність потрібна кожному PoE-пристрою - написано в його специфікації.

Крім PoE-світча

Існують і інші пристрої, які можуть через Ethernet забезпечувати харчуванням мережеве PoE-обладнання. PoE - це лише технологія. Відповідні джерела живлення можуть бути реалізовані в роутерах, модеми та більш складних мережевих пристроях. А можуть навпаки в гранично простих. Є так звані PoE-інжектори (PoE-injector), які нічого більше не вміють, окрім як подати харчування на одне єдине PoE-пристрій.

Виглядати PoE-інжектори можуть наприклад так:

У разі, коли потрібно подати харчування на одне PoE-пристрій, таке рішення цілком прийнятно. Але коли потрібно подати харчування на декілька, то вигідніше буде купити PoE-світч. Втім, іноді не все так однозначно. Ситуації можуть бути різними. Наприклад, пристрої далеко розташовані один від одного, відповідно, забезпечити індивідуальне харчування для кожного буде простіше.

Якщо оцінювати тільки вартість / можливості, то PoE-свитчи - це досить оптимальні пристрої. Вивчивши пропозиції, можна зробити висновок, що якщо купити окремо PoE-світч і окремо роутер або модем з потрібним набором функцій, то це буде істотно дешевше, ніж купувати з тим же набором функцій PoE-роутер або PoE-модем. Крім того, потрібного «комбайна» можна і просто не знайти, а по окремості - будь ласка.

Чи не PoE-пристрої

Коли мережеве пристрій не має вбудованого PoE-модуля, а підключити його до PoE-джерела живлення дуже хочеться, можна скористатися зовнішнім PoE-модулем. Їх називають PoE-сплітерами (PoE-splitter). Виглядати вони можуть так:

Крім звичайних PoE-параметрів, при виборі PoE-спліттера потрібно врахувати тип / розмір роз'єму живлення, яким він буде підключатися до пристрою.

пасивний PoE

Це альтернативне рішення, яке не має практично нічого спільного з повноцінним PoE.

В оригінальному вигляді технологія PoE - це досить складне рішення. Наприклад, що живить PoE Немає обладнання подає напругу на пристрій-споживача, не переконавшись, що воно є PoE-сумісним і володіє потрібними параметрами. Перевірка відбувається відразу при з'єднанні PoE-пристроїв. Виконується ціле поетапне тестування, в процесі якого пристрою «домовляються» і тільки потім починають спільну роботу.

Нічого такого в Passive (пасивному) PoE немає. Тут все зроблено куди простіше.

Пасивний PoE - це зазвичай комплект, що складається з інжектора і спліттера. Перший просто подає напругу на певні дроти Ethernet-кабелю, а другий бере напруга з тих же проводів. Робиться це без будь-яких перевірок, протоколів і т.д.

Пасивний PoE, комплект, вартістю близько 150-300 рублів:

Для передачі електричної енергії використовуються контакти 4/5 + 7 / 8-, напруга може бути будь-яким, в межах, описаних стандартом IEEE 802.3af.

Пасивний PoE і повноцінний PoE несумісні один з одним.

Вибираючи PoE-світч бажано передбачити наявність запасних портів. По-перше, вони завжди можуть стати в нагоді. Якщо не завтра, так післязавтра. По-друге, порти можуть частково вигоряти. Це особливо актуально, якщо планується подавати живлення на PoE-пристрої, що знаходяться в несприятливих умовах. Наприклад, IP-камери на вулиці, де сніг, дощ, перепади температури і вологості. Гроза - це окрема історія, тут вигоранням портів справа не обмежиться. Якщо ніякої додаткової захисту не використовувати, то великі шанси вигоряння і інших пристроїв у вашій мережі.
